Passerelle KNX DALI certifiée DALI-2 rail DIN ZEZDIIBD16

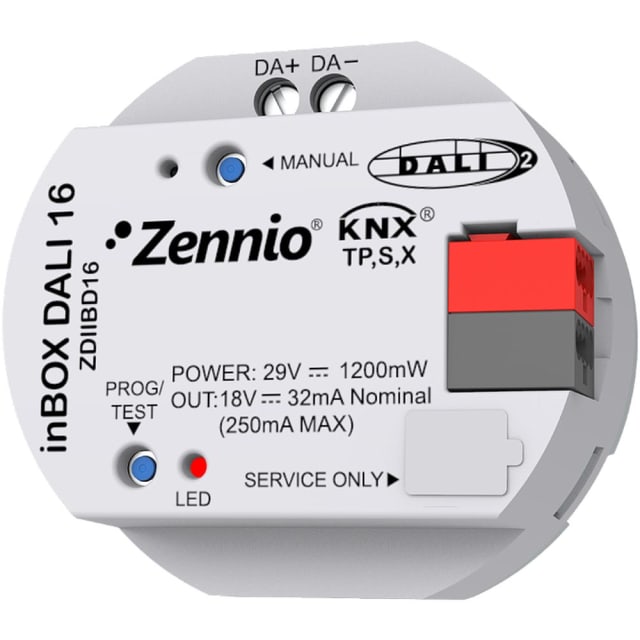

Passerelle KNX DALI-2 pour pilotage d’éclairage en encastré

Cette passerelle KNX DALI certifiée DALI-2 assure l’interface entre une installation KNX et une ligne DALI dédiée à l’éclairage. Conçue pour un montage encastré, elle permet de piloter jusqu’à 16 ballasts sur 1 canal DALI, avec gestion de 16 groupes pour structurer facilement les commandes par zone, fonction ou ambiance. Son format compact facilite l’intégration dans une boîte de dérivation ou une boîte d’appareillage lorsque l’espace disponible doit être optimisé.

Gestion précise des ballasts, groupes et fonctions d’éclairage avancées

Le produit convient aux projets où l’on recherche une commande DALI complète depuis le bus KNX, avec prise en charge des équipements DALI-2 et des dispositifs DT8. Cela permet notamment de gérer des luminaires à variation, des solutions RGB, RGBW ou à température de couleur réglable via une seule passerelle. La gestion par groupes simplifie les scénarios d’éclairage, tandis que les fonctions intégrées comme les scènes, le mode veille, le burn-in et l’arrêt automatique apportent une réelle souplesse en mise en service comme en exploitation.

Contrôleur DALI-2 single master avec alimentation intégrée

Cette interface fonctionne comme contrôleur DALI Single Master DALI-2 et intègre l’alimentation de la ligne DALI, sans alimentation externe supplémentaire. Elle s’alimente directement par le bus KNX en 29 VDC, avec une plage de fonctionnement de 21 à 31 VDC. Ce choix d’architecture simplifie le câblage, réduit le nombre d’équipements à prévoir dans l’installation et convient particulièrement aux intégrations domotiques où la compacité et la rationalisation des composants sont recherchées.

Configuration ETS App pour une mise en service plus fluide

La configuration s’effectue via ETS App, ce qui facilite l’adressage, le groupement et l’intégration dans une logique KNX existante. Pour l’intégrateur, cela se traduit par une prise en main plus directe lors du paramétrage des ballasts et des commandes d’éclairage. La commande manuelle par bouton intégré est également utile lors des phases de test, de maintenance ou de vérification rapide sur site, sans dépendre immédiatement de toute la supervision de l’installation.

Surveillance des défauts et compatibilité avec l’éclairage de secours

Au-delà de la simple commutation ou variation, la passerelle intègre des fonctions de détection et de surveillance des erreurs de ballast. Cette remontée d’information est précieuse pour le diagnostic, l’entretien et le suivi du parc d’éclairage dans les environnements tertiaires ou résidentiels avancés. La compatibilité avec l’éclairage de secours et avec les équipements DALI-2 étend encore les cas d’usage, en permettant une intégration cohérente de plusieurs fonctions d’éclairage au sein d’une même architecture KNX.

Sécurité KNX Data Secure et exploitation domotique avancée

L’intégration de KNX Data Secure constitue un atout pour les installations où la sécurisation des échanges bus fait partie du cahier des charges. Cette passerelle peut ainsi s’intégrer dans des projets domotiques évolués où l’éclairage doit rester connecté à des logiques de scènes, de temporisations, d’alarmes ou de modes jour/nuit, tout en maintenant une communication protégée sur le réseau KNX.

Format compact pour intégration discrète dans l’installation

Avec des dimensions de 51,7 mm de diamètre pour 26,6 mm de profondeur et un poids de 60 g, ce modèle est pensé pour une implantation discrète en encastré. Son indice de protection IP20 le destine à une installation en volume technique adapté, avec une température de fonctionnement de 0 à +55 °C. Cette compacité, associée à l’absence d’alimentation auxiliaire, en fait une solution pertinente pour ajouter une passerelle KNX DALI-2 là où un module plus volumineux ne serait pas adapté.
