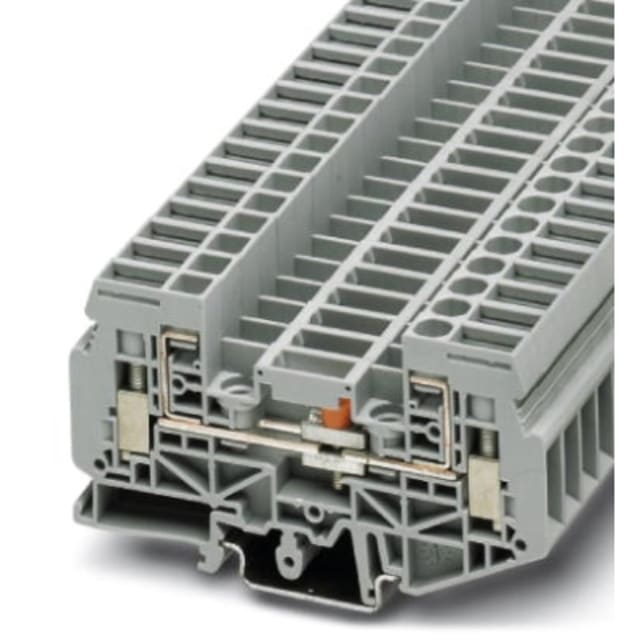

Bloc de sectionnement pour essais URTK 6 3026272

Borne de sectionnement pour essais conçue pour les circuits de mesure

Le bloc de sectionnement pour essais URTK 6 est une borne sur rail DIN pensée pour les opérations de coupure et de contrôle dans les circuits de mesure, en particulier dans les secondaires de transformateurs de courant. Son principe de sectionnement coulissant permet d’isoler le circuit de manière pratique lors des essais, des vérifications ou des interventions de maintenance, tout en conservant une implantation claire dans le tableau électrique.

Format compact pour tableaux électriques bien organisés

Avec une largeur de seulement 8,2 mm, ce bloc de sectionnement facilite l’intégration dans les coffrets et armoires où l’espace disponible doit être optimisé. Sa hauteur de 91 mm et sa profondeur de 51 mm lui donnent un format adapté aux montages en rangée sur rail DIN 35 mm. Cette compacité permet de réaliser des ensembles de bornes fonctionnels, lisibles et faciles à repérer dans les applications de distribution, de protection et de mesure.

Raccordement à vis adapté aux sections courantes en armoire

Cette borne utilise un raccordement à vis sur ses deux points de connexion, un choix apprécié pour les câblages de tableaux électriques demandant un serrage net et un maintien sûr des conducteurs. Elle accepte les conducteurs monofilaires de 0,5 à 10 mm², les conducteurs souples sans gaine de 0,5 à 6 mm², les conducteurs souples avec gaine de 0,5 à 6 mm² ainsi que les conducteurs multifilaires de 0,5 à 2,5 mm². Cette polyvalence simplifie le raccordement dans les installations de contrôle, de mesure et de répartition.

Pouvoir de passage cohérent avec les besoins de sectionnement et de test

Le bloc URTK 6 est dimensionné pour un courant nominal de 41 A et une tension nominale de 500 V. Ce niveau de performance le rend adapté aux ensembles de bornes devant combiner fonction de raccordement, possibilité de séparation du circuit et encombrement maîtrisé. Dans un tableau, il constitue une solution pertinente lorsque l’on souhaite intégrer une borne de coupure dédiée aux essais sans multiplier les accessoires ou les volumes inutiles.

Fonction de séparation coulissante pour interventions plus lisibles

La séparation longitudinale coulissante apporte une vraie lisibilité d’exploitation lors des contrôles et opérations de service. Elle permet de distinguer clairement l’état raccordé ou séparé du circuit, ce qui est particulièrement utile dans les chaînes de mesure et de signal. Cette conception en un étage avec deux réglettes à bornes répond bien aux besoins de raccordement simple et de sectionnement localisé, sans complexifier l’implantation générale du bornier.

Montage simple sur rail DIN dans les ensembles de distribution

Prévu pour une pose sur rail DIN 35 mm, ce bloc de sectionnement s’intègre naturellement dans les tableaux électriques standards. Sa teinte grise facilite l’harmonisation avec les autres bornes de passage, bornes de protection ou accessoires de repérage. Pour une finition correcte de l’ensemble, une plaque de fermeture est nécessaire, point à anticiper lors de la constitution du bornier afin d’obtenir une extrémité propre et fonctionnelle.

Un choix pertinent pour les bornes de test et de sectionnement en tableau

Pour un installateur, un tableautier ou un mainteneur, cette borne de sectionnement pour essais répond à un besoin précis : raccorder, isoler et contrôler un circuit dans un encombrement réduit. Son format étroit, son montage sur rail DIN, sa connexion à vis et sa compatibilité avec plusieurs types de conducteurs en font un composant particulièrement adapté aux tableaux de mesure, de protection et de distribution nécessitant une borne technique dédiée au sectionnement d’essai.
