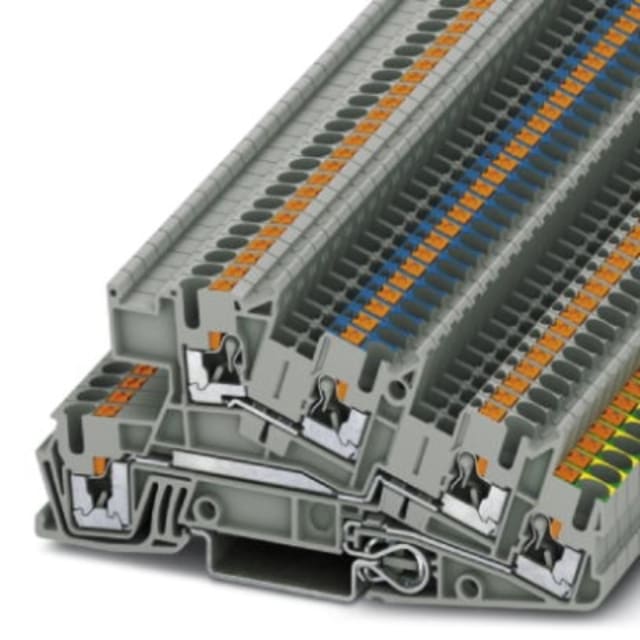

Bloc de jonction conducteur de protection Push pour câblage sur rail DIN

Ce bloc de jonction conducteur de protection Push est conçu pour les opérations de raccordement et de distribution dans les installations sur rail DIN 35 mm. Sa conception permet d’intégrer proprement la fonction de protection dans un encombrement réduit, avec une largeur de seulement 5,2 mm. Il convient particulièrement aux coffrets et tableaux où la densité de câblage doit rester maîtrisée sans compliquer l’accès aux conducteurs.

Raccordement Push pratique pour conducteurs rigides et souples

Le raccordement Push facilite l’insertion des conducteurs et apporte une mise en œuvre fluide lors du câblage. Le bloc accepte les conducteurs monofiliaires et multifilaires de 0,14 à 4 mm², ainsi que les conducteurs souples avec embout de 0,14 à 2,5 mm². Cette plage de section le rend adapté aux circuits d’installation courants, aussi bien pour des départs de protection que pour des liaisons de repiquage en armoire.

Configuration à plusieurs niveaux pour optimiser l’espace de câblage

Ce modèle se distingue par sa construction à plusieurs niveaux, avec 3 étages, 5 points de connexion et 2 potentiels. Cette architecture permet de concentrer plusieurs raccordements dans une seule borne tout en gardant une implantation lisible sur le rail. C’est un choix pertinent lorsque l’on cherche à gagner de la place dans les ensembles de connexion et de câblage, sans multiplier les bornes unitaires.

Caractéristiques électriques adaptées aux installations jusqu’à 400 V

Le bloc est prévu pour une tension assignée de 400 V et un courant nominal de 24 A, avec une section nominale de 2,5 mm². Il répond ainsi aux besoins des installations électriques de distribution et de raccordement nécessitant une borne de protection compacte, capable d’assurer la continuité de terre tout en s’intégrant dans une logique de câblage structurée et ordonnée.

Montage direct sur rail DIN avec format étroit

Compatible avec les rails DIN NS 35/7,5 et NS 35/15, ce bloc de jonction s’intègre facilement dans les coffrets modulaires et armoires de câblage. Son format étroit, associé à une hauteur d’environ 100,9 mm et une profondeur d’environ 48,7 mm, permet une implantation efficace dans les zones où l’espace disponible est compté. Cette géométrie favorise un alignement propre des bornes et une meilleure organisation des circuits.

Corps isolant classé UL 94 V0 pour environnements techniques exigeants

Le corps isolant bénéficie d’un classement de combustibilité UL 94 V0, un point important pour les équipements de raccordement destinés aux environnements techniques. La plage de température de service de -60 à 105 °C permet en outre une utilisation dans des conditions d’exploitation étendues. Ce positionnement technique en fait une solution adaptée aux montages nécessitant tenue thermique et compacité dans le temps.

Bloc de protection pensé pour un repérage clair en installation

Avec sa finition grise et sa fonction dédiée au conducteur de protection, ce bloc s’intègre naturellement dans les ensembles de bornes d’installation à repérage structuré. Il nécessite une plaque de fermeture, point à prévoir pour finaliser l’assemblage conformément à la configuration retenue. Pour l’installateur, cela permet de composer un rail de bornes cohérent, lisible et adapté aux besoins de raccordement, de séparation et d’organisation des conducteurs.
