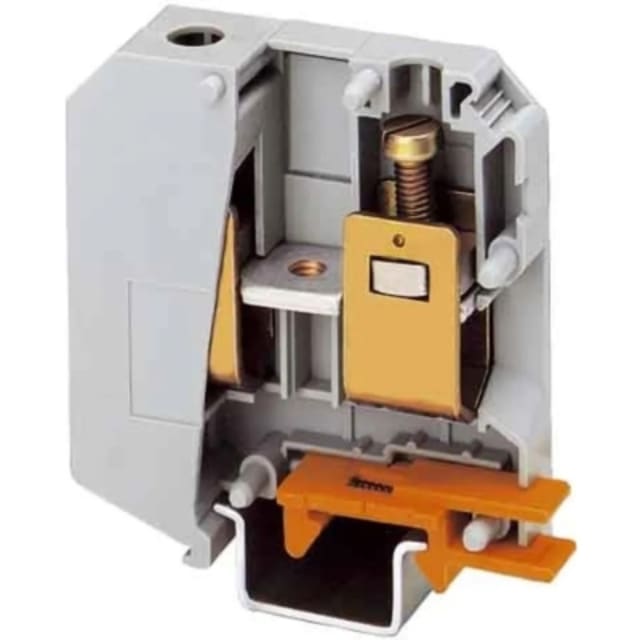

Bloc de jonction 1000 V 150 A pour courant 3009118

Bloc de jonction de puissance 1000 V / 150 A pour distribution sur rail DIN

Ce bloc de jonction de puissance est conçu pour le raccordement de conducteurs de forte section dans les armoires, coffrets et ensembles de distribution. Son format sur rail DIN 35 mm facilite son intégration dans une installation structurée, tout en apportant une solution adaptée aux circuits nécessitant une tenue jusqu’à 1000 V et un courant nominal de 150 A. Ce type de borne est particulièrement indiqué pour les liaisons de puissance, les répartitions internes et les raccordements exigeant une section importante.

Raccordement à vis pour conducteurs rigides et souples de grande section

Le produit accepte des conducteurs monofilaires de 16 à 70 mm² ainsi que des conducteurs souples de 25 à 70 mm² sans gaine, et de 25 à 50 mm² avec gaine. Le raccordement à vis permet une mise en oeuvre claire et directe pour les câblages de puissance, avec une bonne maîtrise du serrage et une compatibilité adaptée aux besoins courants en atelier, en tableau électrique ou en environnement industriel. Cette plage de raccordement offre de la souplesse pour dimensionner correctement les départs et arrivées selon la section réellement utilisée.

Configuration 1 étage avec 2 points de connexion

Sa conception à un étage avec 2 reglettes à bornes permet de réaliser un raccordement traversant simple et lisible. Cette architecture est utile lorsque l’objectif est d’assurer une continuité électrique fiable entre deux conducteurs de puissance, sans multiplier les accessoires ni complexifier le cheminement dans le tableau. Le repérage et l’organisation du câblage restent ainsi plus faciles, notamment dans les ensembles où la densité de raccordement doit rester maîtrisée.

Montage rapide sur rail DIN 35 mm dans les coffrets et armoires

Prévu pour un montage sur rail DIN 35 mm, ce bloc de jonction s’intègre naturellement dans les coffrets modulaires, armoires de commande et tableaux de distribution. Avec une largeur de 20 mm et une hauteur de 70,5 mm, il propose un encombrement cohérent pour les applications de puissance où la section raccordée impose un format plus robuste qu’une borne standard. Son installation sur rail simplifie aussi les opérations de maintenance, d’extension ou de réorganisation du bornier.

Adapté aux applications de puissance avec tenue en température étendue

Ce modèle est prévu pour fonctionner sur une plage de température de service de -60 à 110 °C, ce qui le rend pertinent pour des environnements techniques soumis à des écarts thermiques marqués. Cette caractéristique est intéressante pour les installations électriques en local technique, en machine, en coffret de distribution ou dans des ensembles exposés à des conditions de fonctionnement exigeantes. Pour l’intégrateur comme pour le mainteneur, cela apporte une marge d’usage appréciable dans les contextes industriels et tertiaires techniques.

Format de borne de courant pour câblage structuré et lisible

La borne se distingue par son positionnement sur les circuits de puissance, là où une borne de passage classique ne suffit plus en section ou en intensité. Son coloris gris s’intègre facilement dans un repérage de tableau sobre et professionnel. Ce format de bloc de jonction 1000 V 150 A convient aux assemblages où l’on recherche une connexion de forte capacité dans un bornier clair, ordonné et compatible avec les pratiques de câblage sur rail DIN.

Un choix pertinent pour installation, raccordement et extension de tableaux

Pour une création de tableau, une rénovation d’armoire ou l’ajout d’un point de jonction de puissance, ce bloc de jonction constitue une solution adaptée aux raccordements de section élevée. Il répond aux besoins des électriciens, câbleurs et tableautiers qui doivent relier proprement des conducteurs importants dans un espace organisé. Son principe de raccordement à vis, sa capacité de courant et sa compatibilité rail DIN en font un composant particulièrement utile dans les opérations de connexion et câblage de puissance.
