Bloc de jonction 2 niveaux conducteur de protection 3210596

Bloc de jonction 2 niveaux pour mise à la terre sur rail DIN

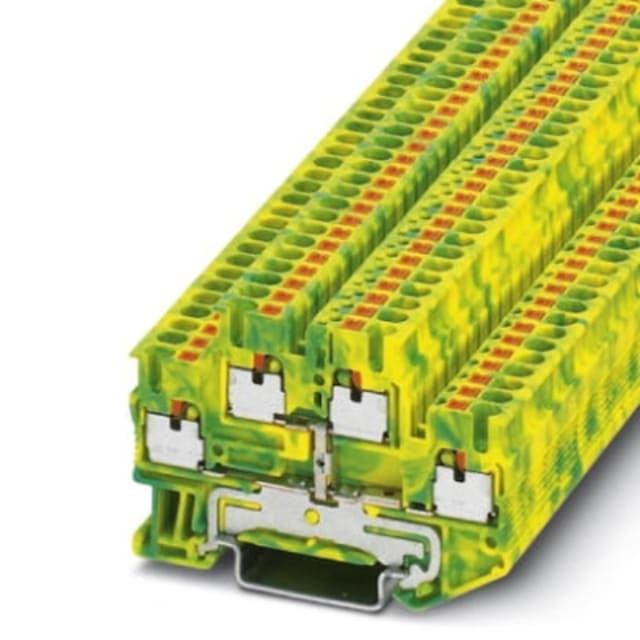

Ce bloc de jonction 2 niveaux pour conducteur de protection est conçu pour réaliser une mise à la terre compacte, claire et rapide dans les armoires et coffrets électriques. Son format à double étage permet de regrouper plusieurs raccordements de terre dans un encombrement réduit, tout en conservant une implantation lisible sur rail DIN 35 mm. Sa finition vert/jaune facilite l’identification immédiate des circuits de protection lors du câblage, du contrôle et des opérations de maintenance.

Connexion Push-in pratique pour un câblage plus fluide

Ce modèle utilise un raccordement Push-in sur les deux niveaux, avec 4 connexions au total. Cette technologie permet l’insertion directe des conducteurs rigides ou préparés, sans manipulation complexe, ce qui simplifie le travail en atelier comme sur chantier. Le raccordement est adapté aux sections courantes en câblage de commande et de distribution, avec une section de référence de 2,5 mm² et une plage de raccordement allant de 0,14 à 4 mm² selon le type de conducteur. Cela en fait une solution pertinente pour les installations nécessitant à la fois compacité, rapidité de montage et bonne organisation des départs de terre.

Double étage compact pour optimiser l’espace dans le coffret

Avec une largeur de seulement 5,2 mm, ce bloc de jonction aide à densifier le câblage sans compromettre l’accessibilité. Sa conception à 2 étages avec 2 réglettes par étage permet de multiplier les points de raccordement sur une faible largeur de rail. Dans les tableaux où chaque millimètre compte, ce format est particulièrement utile pour rationaliser la place disponible, structurer les liaisons de protection et limiter l’encombrement global des borniers de terre.

Contact direct au rail pour une liaison de protection efficace

Ce bloc de jonction pour conducteur de protection est prévu pour établir la liaison à la terre directement via le rail DIN. Ce principe évite un câblage de terre additionnel pour chaque borne et contribue à une mise en œuvre plus nette et plus rapide. Il convient ainsi aux ensembles électriques où la continuité du conducteur de protection doit être intégrée proprement dans l’architecture du bornier, avec une implantation cohérente dès la phase de montage.

Compatible avec plusieurs types de conducteurs

Le bloc accepte des conducteurs monofilares de 0,14 à 4 mm², des conducteurs à brins fins sans gaine de 0,14 à 4 mm² ainsi que des conducteurs à brins fins avec gaine jusqu’à 2,5 mm². Cette polyvalence permet de l’intégrer facilement dans des configurations de câblage variées, qu’il s’agisse de distribution interne d’armoire, de raccordement d’équipements ou de liaisons de protection dans des ensembles plus techniques. Il s’adapte ainsi aux habitudes de câblage des professionnels qui alternent entre conducteurs rigides et souples selon les fonctions à raccorder.

Format adapté aux environnements techniques exigeants

Sa plage de température de service de -60 à 105 °C permet d’envisager son usage dans des environnements soumis à des contraintes thermiques étendues. Ses dimensions de 68 mm de hauteur et 68 mm de profondeur assurent une intégration cohérente dans les montages sur rail standard, tout en conservant un profil étroit. Ce type de borne trouve naturellement sa place dans les applications d’automatisme, de construction de machines, d’ingénierie d’installations et de process, lorsque la gestion des connexions de protection doit rester compacte et structurée.

Préparation d’un bornier complet et bien fini

Une plaque de fermeture est nécessaire pour finaliser correctement l’ensemble en extrémité de rangée. Ce point est important pour constituer un bornier propre, complet et bien organisé, notamment lorsque plusieurs blocs sont associés avec accessoires de repérage, de contrôle ou de pontage compatibles avec les systèmes de bornes modulaires de la même famille. Pour l’installateur, c’est un avantage concret pour construire une rangée de bornes de terre homogène, évolutive et facile à exploiter dans le temps.
