Bloc de jonction 2 niveaux pour conducteur de protection sur rail DIN

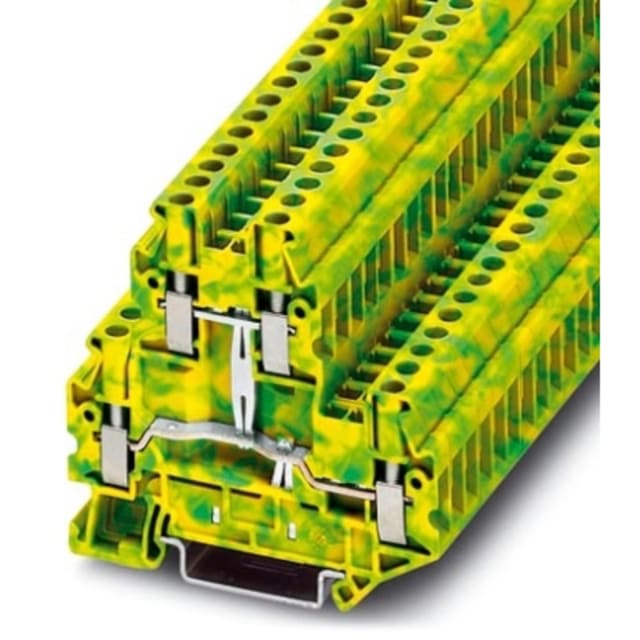

Ce bloc de jonction 2 niveaux pour conducteur de protection est conçu pour le raccordement et la mise à la terre dans les armoires, coffrets et ensembles de câblage sur rail DIN 35 mm. Sa conception à double étage permet d’optimiser la place disponible tout en regroupant plusieurs points de connexion dans un encombrement réduit. Avec sa finition vert/jaune dédiée à la fonction de terre, il s’intègre naturellement dans les installations où l’identification visuelle des circuits de protection doit rester immédiate.

Configuration double étage pratique pour le câblage de terre

Le corps de borne intègre 2 étages avec 2 connexions par étage, soit 4 points de raccordement au total. Cette configuration est particulièrement adaptée aux distributions de conducteur de protection lorsque l’espace sur rail est limité, sans multiplier les bornes simples. Pour l’installateur, cela facilite l’organisation du bornier, la séparation des conducteurs et la lecture du câblage dans les ensembles de connexion et de raccordement.

Raccordement à vis pour une large plage de sections

Le raccordement à vis sur les deux niveaux convient aux conducteurs monofiliaires, multifilaires et souples dans une plage de 0,14 à 4 mm² selon le type d’âme, avec prise en charge des conducteurs souples avec embout jusqu’à 2,5 mm². Ce profil de raccordement permet de couvrir de nombreux usages courants en câblage de protection, de commande et d’intégration d’armoire. Le serrage par vis reste apprécié lorsque l’on recherche une connexion simple à mettre en œuvre, claire à contrôler et adaptée aux travaux de maintenance.

Contact direct avec le rail DIN pour la fonction de mise à la terre

Cette borne de terre est prévue pour établir la liaison du conducteur de protection via son pied de mise à la terre en contact direct avec le rail DIN 35 mm. Ce principe évite un câblage de terre additionnel pour chaque point de raccordement et permet une intégration propre dans les ensembles de distribution. Elle convient ainsi aux applications de connexion et câblage où la continuité de la fonction de protection doit être intégrée directement au bornier.

Format compact pour densifier le bornier sans l’alourdir

Avec une largeur de seulement 5,2 mm, ce bloc de jonction 2 niveaux aide à conserver un bornier compact tout en augmentant la capacité de raccordement par emplacement. Ses dimensions de 64,4 mm de hauteur et 69,9 mm de profondeur en font une solution adaptée aux implantations denses, notamment dans les coffrets et tableaux où chaque millimètre compte. Ce format permet de gagner en rationalisation sans compliquer la disposition des conducteurs de terre.

Utilisation adaptée aux environnements techniques exigeants

Le bloc accepte une température de service de -60 à 105 °C, ce qui permet son intégration dans des environnements techniques soumis à de fortes variations thermiques. Cette plage d’utilisation élargit les possibilités d’emploi dans les installations industrielles, les ensembles de commande et certains montages exposés à des conditions sévères. Pour le montage, il est prévu qu’une plaque de fermeture soit ajoutée afin d’obtenir une finition de bornier complète et conforme à la configuration attendue.

Une borne de terre pensée pour les installations bien structurées

Ce modèle convient particulièrement aux professionnels qui recherchent une borne de terre à double niveau, peu encombrante et claire à intégrer dans une logique de câblage ordonnée. Il répond aux besoins de raccordement des conducteurs de protection dans les opérations d’installation, de fixation et de raccordement sur rail DIN. Son architecture permet de combiner compacité, lisibilité du bornier et gestion efficace des départs de terre dans un seul composant.
