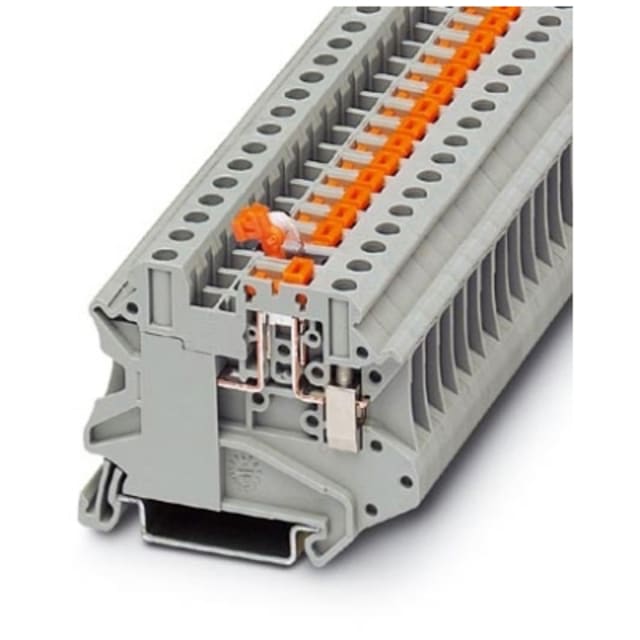

Bloc de jonction à couteau sectionnable pour coupure et isolement sur rail DIN

Ce bloc de jonction à couteau sectionnable est conçu pour réaliser des opérations de séparation de circuit simples, propres et lisibles dans les armoires et ensembles de câblage. Son principe de déconnexion par couteau permet d’isoler un conducteur sans démontage complet de la liaison, ce qui facilite les phases de test, de maintenance ou de repérage dans les installations de commande et de distribution.

Format compact pour intégration soignée dans les borniers

Avec une largeur de 6,2 mm, une hauteur de 57,8 mm et une profondeur de 49,1 mm, ce modèle s’intègre facilement dans les rangées de borniers lorsque l’espace disponible doit être optimisé. Son montage sur rail DIN 35 mm permet une mise en place rapide dans les coffrets et tableaux, tout en conservant une implantation claire et rationnelle des départs et arrivées.

Raccordement à vis pratique pour une large plage de sections

Le raccordement s’effectue par vis des deux côtés, ce qui convient aux habitudes de câblage courantes en environnement électrique industriel et tertiaire. Le bloc accepte les conducteurs monofilaire de 0,14 à 6 mm², les conducteurs à brins fins sans gaine de 0,14 à 6 mm², les conducteurs à brins fins avec gaine de 0,14 à 4 mm² et les conducteurs multifilaires jusqu’à 1,5 mm². Cette polyvalence le rend adapté aussi bien aux circuits de commande qu’aux liaisons de distribution de faible section nécessitant une coupure intermédiaire.

Caractéristiques électriques adaptées aux circuits de commande et de signal

Ce bloc de jonction sectionnable est prévu pour une tension assignée de 500 V et un courant nominal de 20 A. Il constitue ainsi une solution pertinente pour les applications où l’on souhaite combiner raccordement, continuité de ligne et possibilité d’interruption du circuit sur un point bien identifié. La présence de deux points de connexion sur un seul étage permet une architecture simple et directe entre entrée et sortie.

Organisation fonctionnelle du bornier sans encombrement inutile

Le produit dispose d’un étage unique avec deux réglettes à bornes par étage, sans pontage interne. Cette configuration évite les liaisons non souhaitées et laisse à l’installateur une maîtrise précise de l’affectation des circuits. La séparation longitudinale orientable apporte une souplesse supplémentaire pour organiser le repérage ou adapter la lecture du bornier selon la disposition retenue dans l’armoire.

Tenue en environnement technique et continuité d’exploitation

Sa plage de température de service de -60 à 105 °C permet son emploi dans des environnements techniques exposés à des variations thermiques importantes. Le corps isolant de couleur grise s’intègre facilement dans les ensembles de borniers normalisés. L’absence de plaque de fermeture nécessaire simplifie également la mise en œuvre lorsque l’objectif est d’obtenir un montage net, fonctionnel et sans accessoire additionnel indispensable.

Un choix pertinent pour le câblage, le sectionnement et la maintenance

Ce bloc de jonction à couteau sectionnable convient particulièrement aux applications où la séparation d’un circuit doit rester rapide d’accès et visuellement compréhensible. Il répond bien aux besoins des tableautiers, installateurs et mainteneurs recherchant un bornier compact pour rail DIN, capable d’assurer à la fois le raccordement des conducteurs et la coupure fonctionnelle sur un point déterminé du câblage.
