Câble capteur M12 blindé 5 pôles femelle-mâle 1530841

Câble capteur M12 blindé 5 pôles femelle-mâle 15 m pour raccordement d’automatisme

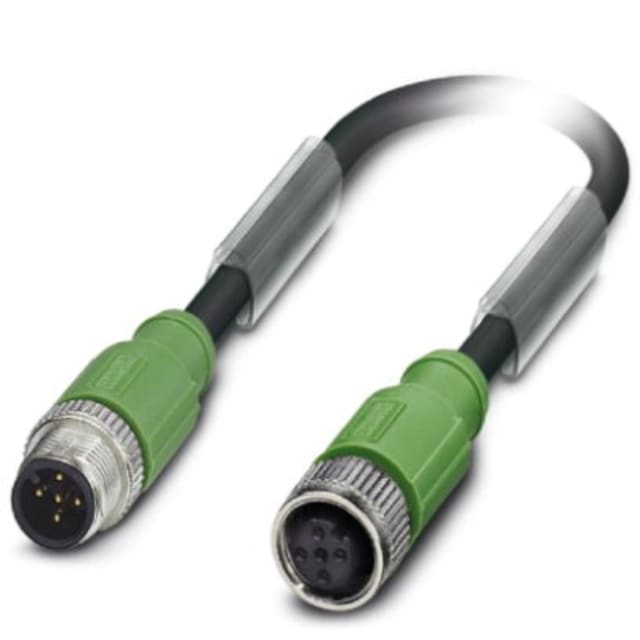

Ce câble préconfectionné M12 est conçu pour le raccordement rapide des capteurs et actionneurs en environnement industriel. Il associe un connecteur mâle droit M12 côté équipement et un connecteur femelle droit M12 côté terrain, avec codage A et 5 pôles pour les liaisons de signaux et d’alimentation basse tension. Sa longueur de 15 mètres apporte une vraie souplesse d’implantation entre armoire, boîtier, machine et périphériques de terrain, tout en conservant une connexion simple à intégrer dans une installation d’automatisme.

Blindage intégral pour une transmission plus propre en environnement perturbé

La version blindée est particulièrement adaptée aux installations où circulent des parasites électromagnétiques liés aux moteurs, variateurs, départs de puissance ou équipements de commande. Le blindage 360° contribue à préserver l’intégrité du signal sur les liaisons capteurs/actionneurs et aide à limiter les perturbations sur les échanges entre organes de terrain et système de contrôle. C’est un choix pertinent pour les lignes automatisées, les machines compactes et les zones techniques où la stabilité des informations de mesure et de commutation est recherchée.

Gaine PUR sans halogène adaptée aux contraintes mécaniques du terrain

Le câble utilise une gaine extérieure en PUR sans halogène, en coloris noir-gris RAL 7021. Ce type de gaine est apprécié en milieu industriel pour sa bonne tenue en usage intensif et sa compatibilité avec des environnements exposés aux frottements, aux sollicitations répétées et aux contraintes courantes de pose. La formulation sans halogène constitue également un atout lorsque l’on souhaite un câblage technique mieux adapté à des exigences d’exploitation plus strictes. Le câble reste ainsi cohérent avec des montages soignés en machine, convoyage, îlots automatisés ou coffrets déportés.

Configuration M12 droite 5 pôles pour intégration simple et rapide

Avec ses deux extrémités droites en M12, ce câble facilite le raccordement direct sur capteurs, boîtiers de jonction, modules d’E/S et interfaces d’automatisme compatibles. La configuration 5 pôles permet de répondre aux besoins des applications nécessitant plusieurs voies de signal ou une combinaison alimentation/commande. Le format préassemblé évite les opérations de confection sur site, réduit le temps d’installation et simplifie le remplacement lors des interventions de maintenance.

Bonne tenue en conditions industrielles fixes ou mobiles

Ce câble capteur M12 est prévu pour une utilisation avec un indice de protection IP67 une fois correctement accouplé, ce qui le rend adapté aux environnements exposés à la poussière, aux projections d’eau et aux conditions de terrain courantes. Il fonctionne en installation statique sur une plage de température étendue de -40 à +80 °C, avec une température de pose de -25 à +80 °C. Cette amplitude d’utilisation permet d’envisager son montage dans de nombreuses zones techniques, en atelier comme sur machine, sans recourir à une solution plus complexe que nécessaire.

Section et performances cohérentes pour les circuits de capteurs/actionneurs

Le câble est dimensionné pour un courant nominal de 4 A et une tension de dimensionnement de 48 V, ce qui correspond aux usages classiques en raccordement de capteurs/actionneurs et périphériques de commande. Sa construction multifilaire favorise la souplesse de mise en œuvre, tandis que les 5 conducteurs permettent d’organiser proprement les fonctions de signalisation et d’alimentation selon l’équipement raccordé. Pour l’installateur, cela signifie un produit lisible, prêt à poser et aligné avec les besoins des architectures industrielles en M12 codage A.

Solution pertinente pour machine, boîtier de terrain et réseau de capteurs

Ce câble préconfectionné convient particulièrement aux liaisons entre boîtiers de distribution, capteurs de proximité, détecteurs, actionneurs compacts, modules déportés et interfaces de machine. Sa longueur de 15 m est intéressante lorsque les équipements sont espacés ou lorsque le cheminement impose une réserve de câble maîtrisée. Grâce à sa conception blindée, à sa gaine PUR sans halogène et à son format M12 femelle-mâle, il répond aux attentes des intégrateurs et électriciens industriels recherchant une solution propre pour le raccordement d’automatisme.
