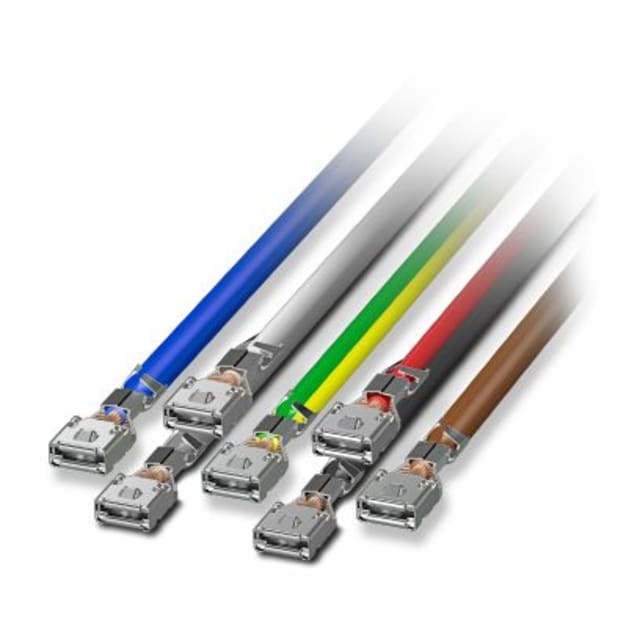

Jeu de câbles avec clip d’un côté CHARX connect 1164365

Jeu de câbles pour prise côté infrastructure Type 2

Ce jeu de câbles avec clip d’un côté CHARX connect 1164365 est conçu pour le raccordement d’une prise de recharge côté infrastructure dans une borne AC. Il s’agit d’un ensemble de conducteurs prêts à intégrer dans une architecture de charge pour véhicule électrique en standard Type 2, en mode 3 cas B. Sa conception en fils simples avec gaine enfichable d’un côté facilite l’intégration dans les stations de charge compatibles de la gamme CHARX connect modular Gen 2.

Compatible avec les prises CHARX connect modular Gen 2

Ce modèle est prévu exclusivement pour la connexion aux prises côté infrastructure de deuxième génération de la gamme CHARX connect modular. Cette compatibilité ciblée permet de sélectionner un accessoire réellement adapté à l’interface de charge concernée, sans approximation sur la génération ou sur le système de raccordement. Pour un installateur ou un mainteneur, c’est un point essentiel pour éviter les erreurs de choix lors d’un remplacement ou d’un montage initial.

Configuration adaptée à la recharge AC triphasée 32 A

Le câble est dimensionné pour une recharge en courant alternatif triphasé jusqu’à 32 A, avec une tension nominale de 480 V AC. Il prend en charge une puissance de charge jusqu’à 26,6 kW et une puissance nominale de 22 kW. Cette configuration correspond aux besoins courants des bornes AC nécessitant un raccordement stable entre la prise et l’infrastructure, avec une section de conducteurs cohérente pour les circuits de puissance et les lignes de communication.

Répartition claire des conducteurs puissance et signal

L’ensemble comprend 5 conducteurs de puissance en 6,0 mm² et 2 conducteurs de communication en 0,5 mm². Cette architecture sépare nettement l’alimentation des fonctions de contrôle liées à la recharge, ce qui convient aux assemblages techniques de bornes Type 2 intégrant les signaux CP et PP. La longueur de 0,7 m est particulièrement intéressante pour les montages compacts en coffret ou dans un logement de borne où il faut limiter l’encombrement interne tout en conservant une connexion propre.

Montage enfichable pratique pour l’intégration en borne

Sa conception enfichable permet un raccordement démontable, apprécié lors des opérations d’assemblage, de maintenance ou de remplacement de pièce détachée. Le format avec clip ou gaine enfichable d’un seul côté simplifie la liaison avec la prise côté infrastructure tout en gardant une implantation ordonnée à l’intérieur de la borne. Ce type de montage aide à rationaliser l’espace disponible et à intervenir plus facilement sur le sous-ensemble concerné.

Matériaux de contact et conditions d’utilisation techniques

Les contacts en argent sont adaptés aux contraintes de connexion d’un ensemble destiné à la recharge AC. Le jeu de câbles peut être utilisé dans une plage de température de service de -30 °C à 50 °C et supporte un stockage de -40 °C à 80 °C, avec une altitude admissible jusqu’à 5 000 m. Ces caractéristiques en font un accessoire technique pertinent pour des environnements d’intégration variés, notamment dans les bornes où les conditions internes peuvent évoluer selon le lieu d’installation.

Un accessoire technique pour maintenance, remplacement ou montage initial

Classé comme accessoire et pièce détachée, ce jeu de câbles répond aussi bien à un besoin de maintenance qu’à un projet de montage neuf. Il convient aux professionnels recherchant un câble pour borne de recharge Type 2 compatible avec une prise côté infrastructure CHARX connect modular Gen 2, avec des sections clairement définies, une longueur maîtrisée et un raccordement pensé pour l’intégration en station de charge AC.
