Contrôleur de charge AC CEI 61851-1 CHARX 1139034

Contrôleur de charge AC pour infrastructure de recharge Mode 3

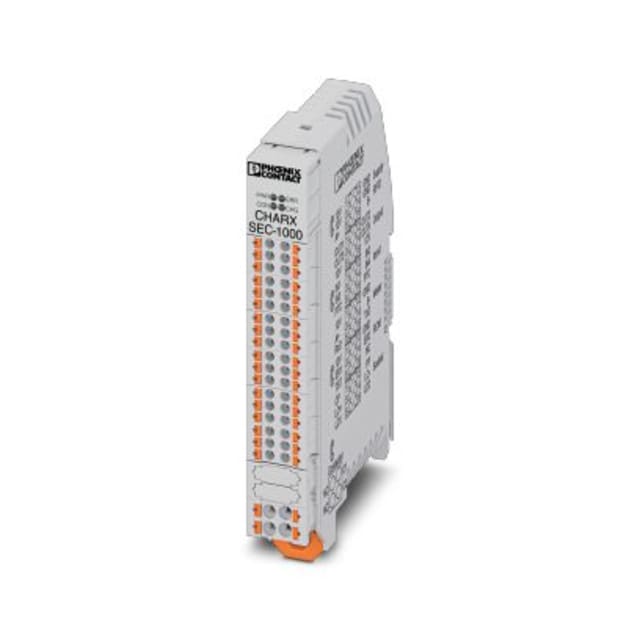

Le CHARX SEC-1000 est un contrôleur de charge AC conforme à la norme CEI 61851-1, conçu pour la gestion de points de charge en courant alternatif dans les installations de mobilité électrique. Il s’intègre dans une architecture de borne ou de coffret de recharge nécessitant une commande dédiée du processus de charge, avec une logique adaptée au Mode 3 en configuration Case B + C. Son format modulaire permet de l’installer dans des ensembles techniques où la compacité et l’organisation du câblage sont essentielles.

Gestion centralisée jusqu’à 4 points de chargement

Ce contrôleur peut piloter jusqu’à 4 points de chargement commandables, ce qui en fait une solution adaptée aux installations multi-prises ou aux infrastructures évolutives. Il convient particulièrement aux projets où la distribution de la charge et l’organisation des départs doivent rester lisibles dans un coffret modulaire. Cette capacité facilite la mise en place d’une gestion dynamique de charge dans les environnements résidentiels collectifs, tertiaires ou liés à l’autoconsommation solaire.

Architecture modulaire pour systèmes de charge évolutifs

Le produit fonctionne en mode autonome et en mode client, avec une interface de bus système CHARX control modular. Il peut être associé à différents périphériques compatibles tels qu’un compteur d’énergie, un lecteur RFID ou un dispositif de détection de courant résiduel continu. Cette conception permet de bâtir une solution de recharge structurée, avec des fonctions de contrôle et de remontée d’informations adaptées aux besoins de l’installation, sans surdimensionner l’équipement de base.

Alimentation 12 V et commande adaptée aux équipements de borne

Le contrôleur est prévu pour une alimentation nominale de 12 V et s’intègre facilement dans les ensembles de commande basse tension dédiés à la borne. Il dispose d’entrées et de sorties numériques utiles pour piloter les organes associés à l’infrastructure, notamment les contacteurs et les périphériques de supervision locale. Le courant de charge indiqué de 0,6 A correspond à une commande technique dimensionnée pour les fonctions du module, dans une logique de pilotage et non de transit de puissance de recharge.

Montage sur rail DIN et encombrement optimisé en coffret

Avec une largeur de 18,8 mm, une hauteur de 121 mm et une profondeur de 85 mm, ce contrôleur de charge AC Phoenix Contact prend peu de place dans un tableau ou un coffret dédié à la mobilité électrique. Son montage sur rail DIN simplifie l’intégration dans les armoires modulaires, tout en favorisant un câblage propre et rationnel. Ce format étroit est particulièrement intéressant lorsque plusieurs fonctions doivent cohabiter dans un espace limité, comme la protection, le comptage, la commande et les accessoires de communication.

Compatible avec la gestion de charge et les projets solaires

Dans un projet de gestion dynamique de charge, le CHARX SEC-1000 trouve naturellement sa place pour coordonner les points de recharge avec les autres équipements de l’installation. Il peut être utilisé dans des configurations où la puissance disponible doit être répartie intelligemment selon la consommation du site ou la production locale, par exemple dans un environnement couplé à une installation photovoltaïque. Il constitue ainsi un élément pertinent pour les bornes AC qui doivent s’intégrer dans une stratégie globale d’optimisation énergétique.

Un choix technique pertinent pour les intégrateurs de bornes AC

Ce contrôleur s’adresse aux professionnels recherchant un module de commande clair à intégrer dans une borne ou un coffret de recharge AC. Son positionnement est adapté aux réalisations sur mesure, aux stations compactes et aux systèmes nécessitant une base de contrôle normalisée selon la CEI 61851-1. Grâce à sa conception modulaire, à sa compatibilité avec des périphériques dédiés à la recharge et à sa capacité de gestion multi-points, il répond aux besoins des installateurs qui veulent structurer une solution de recharge propre, évolutive et techniquement cohérente.
