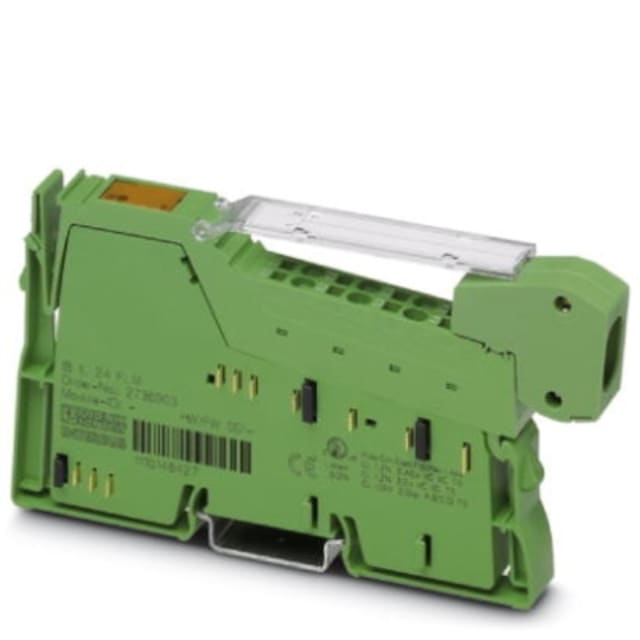

Module passerelle bus local Inline Fieldline 2736903

Module passerelle pour prolonger une station Inline vers Fieldline

Ce module passerelle bus local Inline Fieldline est conçu pour réaliser la dérivation d’une station Inline en fin de ligne afin de raccorder un bus local modulaire Fieldline. Il assure la conversion de la physique du bus local Inline vers la physique du bus local Fieldline, ce qui en fait un élément dédié aux architectures d’automatisation industrielle où la continuité de communication entre îlots modulaires doit être maintenue de façon propre et rationnelle.

Intégration adaptée aux architectures d’automatisation modulaires

Ce composant de système s’intègre dans une station Inline en environnement d’armoire électrique et se monte sur barre profilée DIN. Son raccordement bus par coupleur bidirectionnel permet de l’insérer logiquement dans une chaîne de modules existante pour étendre le bus local vers des équipements Fieldline en connectique modulaire M8 ou M12. Il convient particulièrement aux installations où l’on souhaite faire évoluer une station sans revoir toute l’architecture de communication.

Communication locale dédiée sans fonctions réseau superflues

Le module est prévu pour une fonction de passerelle de bus local et non pour un usage de communication Ethernet ou bus de terrain généraliste. Les protocoles tels que TCP/IP, PROFIBUS, MODBUS, CAN, INTERBUS, AS-Interface, PROFINET, EtherNet/IP, DeviceNet, KNX, SERCOS ou Foundation Fieldbus ne sont pas pris en charge. Ce positionnement évite toute ambiguïté au moment du choix : il s’agit bien d’un module spécialisé pour l’extension et l’adaptation physique du bus local au sein d’un système Inline/Fieldline.

Alimentation en courant continu pensée pour l’environnement industriel

Le fonctionnement repose sur une alimentation en courant continu, avec une plage d’alimentation indiquée de 7,5 à 24 V DC selon les potentiels utilisés dans l’ensemble. Le module accepte une alimentation 7,5 V DC via le cavalier de tension pour la communication locale et une alimentation 24 V DC pour son exploitation dans le système. Cette conception facilite son intégration dans les armoires et ensembles déjà organisés autour des standards de distribution en courant continu utilisés en automatisation.

Format compact pour rail DIN et encombrement maîtrisé

Avec une largeur de 12,2 mm, une hauteur d’environ 138 mm et une profondeur d’environ 70,5 mm, ce module passerelle bus local Inline Fieldline prend peu de place sur le rail tout en conservant un format cohérent avec les stations modulaires de la gamme. Ce faible encombrement est un avantage concret pour les coffrets techniques où chaque millimètre disponible compte, notamment lors d’extensions ou de rénovations d’installations existantes.

Raccordement et conditions d’installation en armoire

Le raccordement s’effectue via connecteur Inline avec technologie à ressort, adaptée aux conducteurs rigides ou souples de 0,08 à 1,5 mm². Le module présente un indice de protection IP20 et est destiné à une implantation en armoire électrique. Il ne dispose pas de séparation de potentiel et n’est pas prévu pour un montage mural direct, une pose frontale ou une intégration en rack. Son emploi est donc à réserver aux configurations de commande industrielles conformes à ce mode d’installation.

Choix pertinent pour l’extension d’un bus local Fieldline M8 ou M12

Ce module convient lorsque l’objectif est de raccorder en bout de station Inline un segment Fieldline modulaire afin de poursuivre l’implantation des entrées/sorties au plus près de la machine ou du procédé. Il répond à une logique d’extension de bus local spécialisée, sans fonction de sécurité intégrée, sans interface radio et sans rôle de maître IO-Link. Pour un acheteur technique, cela en fait une solution claire pour relier proprement univers Inline et Fieldline dans une chaîne d’automatisation industrielle modulaire.
