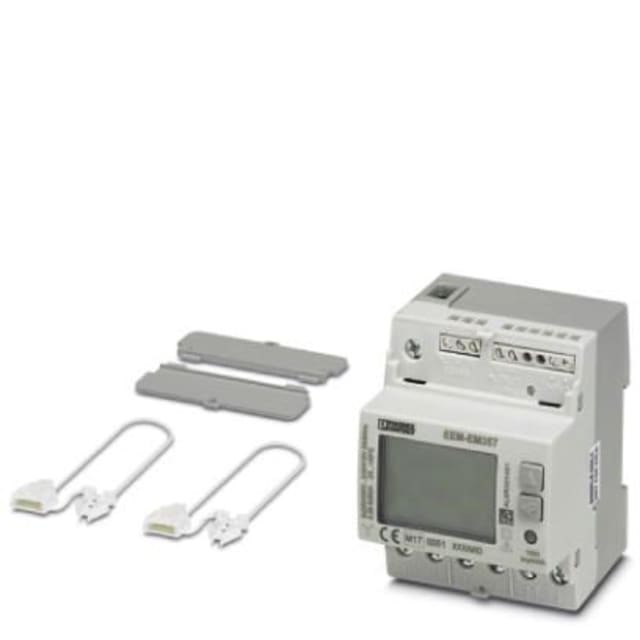

Compteur d’énergie triphasé 500 V 80 A MID 2908588

Compteur d’énergie triphasé MID pour mesure directe jusqu’à 500 V et 80 A

Ce compteur d’énergie triphasé est conçu pour la mesure directe de la puissance active sur des réseaux AC jusqu’à 500 V et 80 A. Il convient particulièrement aux tableaux électriques où l’on recherche un comptage certifié MID sans recourir à des transformateurs de courant sur cette plage de mesure. Son format compact pour rail DIN facilite l’intégration dans les armoires et coffrets de distribution, tout en apportant une lecture claire des grandeurs électriques utiles à l’exploitation.

Mesure complète des grandeurs essentielles du réseau

Au-delà du comptage d’énergie, cet appareil réunit plusieurs fonctions de contrôle dans un seul module. Il dispose d’un ampèremètre, d’un voltmètre, d’un instrument de mesure de puissance active, d’un varmètre et d’un fréquencemètre. Cette polyvalence permet de suivre plus finement le comportement d’une installation triphasée, de vérifier les charges, de surveiller les écarts de tension et de contrôler la fréquence réseau directement depuis le tableau.

Certification MID pour les applications de comptage encadré

La certification MID constitue un atout important pour les usages où la précision du comptage doit répondre à un cadre défini. Ce modèle est destiné à la détermination de la puissance active avec mesure directe et bénéficie d’une classe de précision adaptée à ce type d’application. Il représente ainsi une solution pertinente pour le sous-comptage énergétique, le suivi de consommations par zone ou par usage, ainsi que l’individualisation de mesures dans les installations tertiaires et techniques.

Communication RS-485 Modbus et intégration en supervision

Le compteur prend en charge le protocole Modbus via son interface RS-485, ce qui simplifie son raccordement à un système de supervision, d’automatisme ou de gestion technique. Cette connectivité permet de remonter les données de mesure pour le suivi énergétique, l’analyse de charge ou la centralisation des informations dans une architecture de pilotage. La présence d’une entrée numérique et d’une sortie S0 élargit encore les possibilités d’intégration pour les besoins de comptage impulsionnel ou de commande associée selon l’architecture retenue.

Montage sur rail DIN et encombrement adapté au tableau

Prévu pour un montage sur barre DIN, ce compteur s’intègre facilement dans les environnements de distribution électrique standard. Son format de 72 mm de largeur, 90 mm de hauteur et 67 mm de profondeur aide à optimiser l’occupation dans le coffret tout en conservant un accès lisible à l’affichage LCD en face avant. Cette implantation est particulièrement appréciée dans les tableaux modulaires où chaque emplacement doit être rationalisé sans sacrifier les fonctions de mesure.

Affichage LCD lisible pour l’exploitation et la maintenance

L’affichage LCD permet une consultation directe des informations de comptage et des valeurs électriques mesurées. Pour l’exploitant comme pour l’installateur, cela facilite les opérations de contrôle, de vérification de charge et de diagnostic de premier niveau sans dépendre systématiquement d’un outil externe. La protection frontale IP51 apporte une adaptation cohérente à un usage en face avant de tableau électrique dans un environnement technique intérieur.

Plages électriques adaptées aux réseaux triphasés techniques

Ce modèle fonctionne en courant alternatif avec une tension d’alimentation issue du circuit de mesure, sur une plage de 184 à 500 V aussi bien à 50 Hz qu’à 60 Hz. Sa plage de mesure de fréquence de 45 à 65 Hz lui permet de s’adapter à différents contextes d’exploitation en réseau triphasé. Pour les intégrateurs et tableautiers, cela se traduit par une solution de comptage et de contrôle pensée pour les installations où la visibilité sur les consommations et les grandeurs réseau est devenue un véritable levier de pilotage énergétique.
