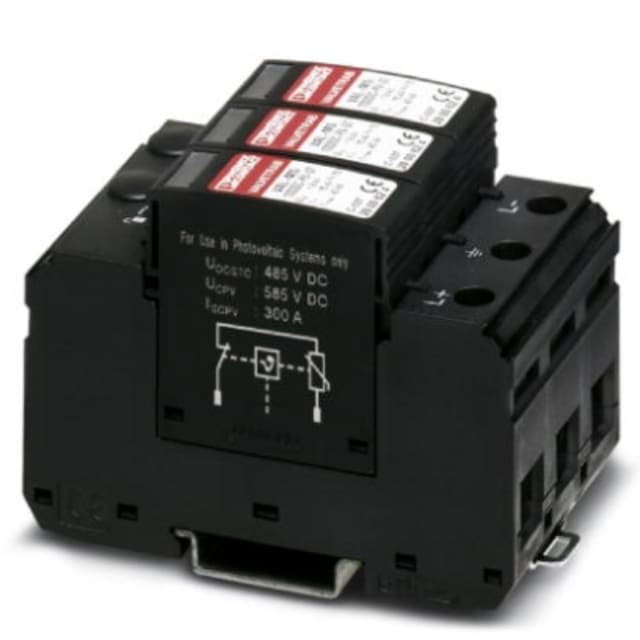

Parafoudre DC bipolaire isolé 1000 V sur rail DIN 2800628

Parafoudre DC bipolaire isolé pour installations photovoltaïques jusqu’à 1000 V

Ce parafoudre DC bipolaire isolé est conçu pour la protection contre les surtensions sur réseaux photovoltaïques en courant continu jusqu’à 1000 V. Adapté aux systèmes 2 pôles, il protège les lignes DC exposées aux surtensions transitoires liées aux manœuvres ou aux perturbations électriques. Son architecture dédiée aux applications PV en fait un choix pertinent pour sécuriser la partie courant continu d’une installation équipée d’un tableau sur rail DIN.

Protection de type 2 pour la distribution DC en coffret

Ce modèle relève de la classe d’essai type 2 et s’intègre dans les ensembles de protection et de distribution électrique nécessitant une défense efficace contre les surtensions induites. Il convient au montage dans un coffret ou une enveloppe appropriée, avec une implantation sur rail DIN 35 mm. Son format en 3 modules permet une intégration claire dans les tableaux, tout en conservant une organisation lisible du câblage et des protections associées.

Conçu pour tension permanente élevée et environnement PV exigeant

Le parafoudre accepte une tension permanente DC maximale de 1170 V, avec une tension nominale DC de 970 V et une tension PV maximale de 1170 V. Cette plage de fonctionnement répond aux besoins des chaînes photovoltaïques à tension continue élevée. Il est ainsi adapté aux configurations où la continuité de service et la maîtrise des surtensions sur la partie générateur DC sont des points essentiels du dimensionnement.

Capacité d’écoulement adaptée aux surtensions transitoires

Avec un courant nominal de décharge de 15 kA en onde 8/20 µs et un courant de décharge maximal de 40 kA, ce parafoudre est dimensionné pour absorber des surtensions transitoires significatives sur la ligne DC. Son niveau de protection de 3,7 kV permet de limiter la surtension résiduelle à une valeur cohérente avec la protection des équipements raccordés en aval. Cette combinaison aide à préserver les composants sensibles de l’installation, notamment dans les coffrets photovoltaïques et les circuits de conversion.

Modules enfichables avec surveillance thermique et signalisation visuelle

La conception avec éléments de protection enfichables facilite les opérations de contrôle et de maintenance. Chaque module bénéficie d’un contrôle de température et d’une signalisation optique directement sur l’appareil, ce qui permet une vérification rapide de l’état du parafoudre lors des inspections. Ce principe est particulièrement apprécié en armoire électrique, car il simplifie le diagnostic visuel sans démontage complet de l’ensemble.

Raccordement pratique pour conducteurs rigides et souples

Ce parafoudre DC sur rail DIN accepte des sections jusqu’à 35 mm² en conducteur rigide et jusqu’à 25 mm² en conducteur souple. Cette capacité de raccordement offre une bonne compatibilité avec les sections couramment rencontrées dans les liaisons de protection et les circuits DC d’installations photovoltaïques. L’appareil est ainsi pensé pour une mise en œuvre propre dans les tableaux techniques, avec un raccordement adapté aux contraintes de câblage professionnelles.

Format compact pour intégration dans les tableaux de protection

Grâce à son encombrement en 3 TE, ce parafoudre s’intègre facilement dans les coffrets et tableaux dédiés à la protection électrique spécifique des installations DC. Son exécution bipolaire isolée répond aux besoins des architectures photovoltaïques où la protection des deux polarités est requise. Pour l’installateur comme pour l’exploitant, il constitue une solution claire pour renforcer la protection contre les surtensions sur la distribution courant continu, sans complexifier l’agencement du tableau.
