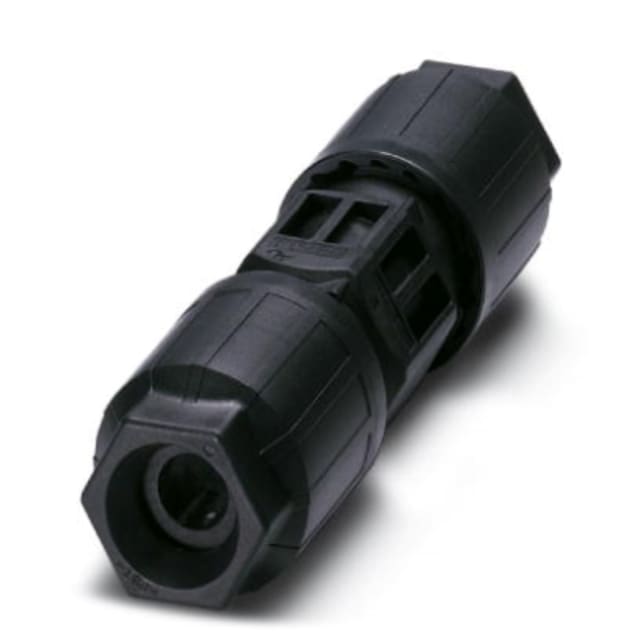

Prolongateur de câble QUICKON 4 pôles + PE 690 V 1403838

Prolongateur de câble QUICKON 4 pôles + PE pour raccordement rapide sur site

Ce prolongateur de câble QUICKON 4 pôles + PE est conçu pour réaliser une jonction de câble propre, compacte et directement exploitable en environnement d’installation exigeant. Sa configuration 5 pôles permet de raccorder 4 conducteurs actifs avec conducteur de protection, ce qui en fait une solution adaptée aux liaisons de puissance et aux prolongations de câblage nécessitant une continuité électrique nette et bien repérée. Son format en ligne facilite l’intégration dans une installation neuve, une extension ou une remise en service.

Connexion 4+PE jusqu’à 690 V et 20 A

Prévu pour une tension de dimensionnement de 690 V et un courant nominal de 20 A, ce connecteur répond aux besoins de raccordement des circuits où la tenue électrique doit rester cohérente avec des usages professionnels. Il accepte des sections de conducteurs de 1,0 à 2,5 mm², avec une compatibilité annoncée à 2,5 mm² en fil fin comme en monofilaire. Cette plage de raccordement le rend pertinent pour de nombreuses applications de câblage terrain, avec un encombrement maîtrisé.

Technologie QUICKON à borne à pince coupante pour gagner du temps au montage

Le mode de raccordement par borne à pince coupante simplifie le travail d’assemblage et réduit les opérations de préparation habituelles. Cette technologie QUICKON est particulièrement intéressante lorsque le temps d’intervention doit être optimisé sur chantier ou en maintenance. Le raccordement est pensé pour une connexion directe, avec un point de contact par pôle, ce qui aide à obtenir un câblage ordonné et lisible dans les opérations de prolongation ou de réparation de ligne.

Compatibilité avec câbles de 6 à 11 mm et maintien mécanique sécurisé

Ce prolongateur accepte des câbles de diamètre compris entre 6 et 11 mm, ce qui couvre un large éventail de câbles d’alimentation et de liaison. La présence d’une décharge de traction renforce le maintien mécanique du câble et limite les contraintes reportées sur la zone de connexion. Le verrouillage séparé apporte une manipulation claire lors de l’assemblage et du démontage, utile lorsque l’on recherche une connexion bien tenue tout en conservant une intervention technique maîtrisée.

Protection IP66 pour les environnements exposés

Avec un indice de protection IP66, ce connecteur de câble est adapté aux installations soumises à la poussière et aux projections d’eau puissantes. Ce niveau de protection en fait une solution pertinente pour des raccordements installés dans des zones techniques, des équipements extérieurs protégés ou des environnements industriels où le connecteur doit contribuer à la bonne tenue de l’ensemble du câblage. Son boîtier sans halogène constitue également un point important pour les installations où ce critère matière est recherché.

Caractéristiques électriques pensées pour une utilisation technique exigeante

Au-delà de sa capacité de raccordement, ce modèle présente des données utiles pour les environnements techniques structurés : tension de choc de mesure de 6 kV, degré de pollution 3 et résistance à la terre de 0,003 mOhm. Les contacts argentés participent à une interface de connexion adaptée aux usages de puissance, tandis que le repérage des positions facilite l’identification des conducteurs lors du montage. L’ensemble répond bien aux attentes des installateurs souhaitant une solution de connexion compacte, lisible et cohérente avec un câblage de terrain.

Format compact pour prolongation, réparation et raccordement en ligne

Avec une longueur de 115 mm et un corps de 34,6 x 34,6 mm, ce prolongateur de câble QUICKON conserve un gabarit compact pour une intégration simple dans de nombreuses configurations. Sa forme en ligne convient particulièrement aux opérations de prolongation de câble, de reprise d’alimentation ou de raccordement intermédiaire sans ajouter un dispositif encombrant. Pour l’acheteur, c’est un choix pertinent lorsqu’il faut associer raccordement 4 pôles + PE, protection IP66, connexion rapide et compatibilité avec des conducteurs jusqu’à 2,5 mm².
