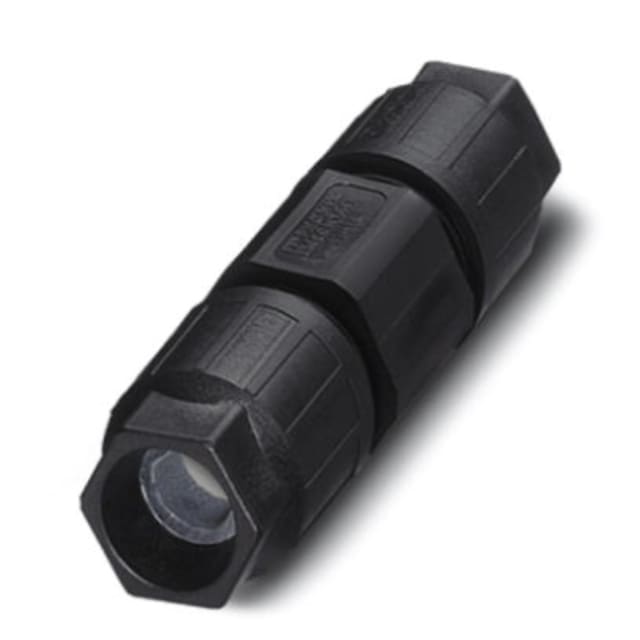

Prolongateur QUICKON 3 pôles+PE noir 500V 15A 1642182

Prolongateur QUICKON 3 pôles+PE pour raccordement rapide 500 V / 15 A

Ce prolongateur QUICKON 3 pôles + PE est conçu pour réaliser une connexion de câble compacte et nette dans les installations nécessitant un raccordement intermédiaire simple et sécurisé. Il travaille jusqu’à 500 V avec un courant nominal de 15 A, ce qui en fait une solution adaptée aux liaisons d’alimentation et de raccordement dans de nombreux ensembles électriques. Son format allongé et compact facilite l’intégration dans les zones où l’encombrement doit rester maîtrisé.

Configuration 3 pôles + PE pour les liaisons avec conducteur de protection

La désignation des pôles 1, 2, 3 et PE permet une identification claire des conducteurs lors du câblage. Cette configuration est particulièrement intéressante lorsqu’il faut prolonger ou raccorder proprement une ligne en conservant le conducteur de protection. Le connecteur est prévu avec un raccordement par pôle, ce qui favorise une implantation lisible et adaptée aux montages où l’organisation des conducteurs compte autant que la compacité de l’ensemble.

Compatible avec câbles de 6 à 12 mm et conducteurs jusqu’à 1 mm² monofilaire

Ce modèle accepte des câbles de diamètre extérieur compris entre 6 et 12 mm, ce qui lui donne une bonne polyvalence pour des câbles ronds utilisés en raccordement et en prolongation. Il est donné pour une section de raccordement monofilaire de 1 mm². Cette plage de compatibilité aide à sélectionner un prolongateur cohérent avec le diamètre réel du câble, tout en conservant un montage propre et bien maintenu dans le corps du connecteur.

Protection IP65 pour les environnements exposés à la poussière et aux projections

Avec son indice de protection IP65, ce prolongateur QUICKON est adapté aux environnements où le raccordement doit être protégé contre la pénétration de poussières et contre les jets d’eau. Ce niveau de protection en fait un choix pertinent pour les installations techniques, les liaisons de terrain ou les montages soumis à des contraintes d’ambiance plus exigeantes qu’un câblage standard en local sec.

Maintien mécanique du câble grâce à la décharge de traction intégrée

La présence d’une décharge de traction participe à la bonne tenue mécanique du câble une fois le raccordement réalisé. Cet élément est important pour limiter les efforts directs sur la zone de connexion lors des manipulations, du cheminement du câble ou des contraintes d’installation. Pour l’installateur, cela contribue à obtenir un prolongement de ligne plus propre, mieux maintenu et plus adapté à un usage régulier.

Corps noir compact et conception pensée pour l’intégration

Sa finition noire permet une intégration discrète dans de nombreuses installations et facilite l’harmonisation avec des câbles et accessoires techniques de même teinte. Avec une longueur de 86 mm pour 24 mm de largeur et 24 mm de hauteur, ce prolongateur conserve un gabarit compact pour un connecteur 3 pôles + PE. Il convient ainsi aux montages où il faut concilier continuité de ligne, encombrement réduit et repérage simple du point de connexion.

Caractéristiques techniques utiles pour un choix précis

Ce prolongateur dispose de 4 pôles au total, sans codage mécanique et sans système de verrouillage dédié. Il utilise des contacts en CuZn et présente une résistance à la terre de 0,005 mOhm. Sa tension de choc de mesure atteint 6 kV et son degré de pollution est de 3, des données utiles pour les professionnels qui doivent vérifier la cohérence du connecteur avec les contraintes électriques et environnementales du projet. C’est une pièce de connexion à considérer lorsque la recherche porte sur un prolongateur QUICKON noir 3 pôles + PE, compact, protégé IP65 et calibré pour 500 V / 15 A.
