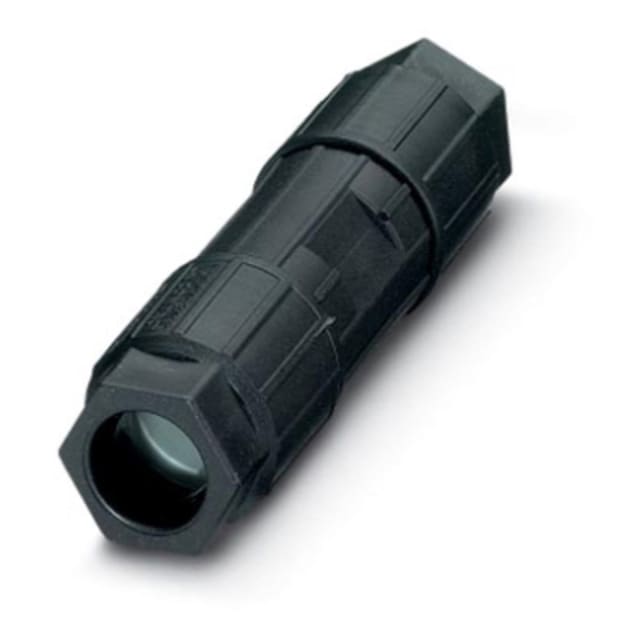

Prolongateur de câble QUICKON 4 pôles 0,34-0,75 mm²

Prolongateur de câble QUICKON 4 pôles pour extension et jonction rapide

Ce prolongateur de câble QUICKON 4 pôles est conçu pour réaliser une extension ou une jonction de câble de manière compacte et propre sur des installations nécessitant un raccordement rapide. Son principe de connexion IDC permet un montage direct sur conducteurs de petite section, particulièrement adapté aux applications de câblage terrain où l’encombrement, la rapidité de mise en œuvre et la tenue de connexion comptent autant que la compacité du raccord.

Connexion IDC adaptée aux sections 0,34 à 0,75 mm²

Le produit accepte des conducteurs de 0,34 à 0,75 mm², avec une plage de raccordement monofilaire indiquée à 0,5 mm². Cette configuration le destine aux liaisons de signal, de commande ou d’alimentation légère sur câbles multiconducteurs 4 pôles. La technologie IDC simplifie le raccordement sur chantier et limite les opérations de préparation, ce qui en fait une solution pertinente pour les interventions de prolongation, de remplacement ou de réparation de câble.

Format 4 pôles pour circuits compacts jusqu’à 9 A

Avec ses 4 pôles, ce prolongateur permet de raccorder proprement des liaisons multiconducteurs tout en conservant une architecture claire du câblage. Il est donné pour un courant nominal de 9 A. Cette valeur permet de l’utiliser sur de nombreux montages compacts nécessitant une continuité électrique maîtrisée, sans recourir à un ensemble de raccordement plus volumineux que nécessaire.

Protection IP65 pour les environnements exposés

Son indice de protection IP65 apporte une barrière efficace contre les poussières et les projections d’eau, ce qui facilite son intégration dans des environnements techniques où le raccordement ne se limite pas à un usage en zone parfaitement abritée. Pour l’installateur, c’est un avantage concret lorsqu’il faut prolonger un câble dans une zone de machine, un coffret technique ou une installation soumise à des contraintes d’ambiance plus exigeantes qu’un simple câblage intérieur sec.

Compatibilité avec câbles de 4 à 8 mm et maintien mécanique intégré

Ce modèle est prévu pour des câbles de diamètre extérieur compris entre 4 et 8 mm. Cette plage de serrage facilite l’adaptation à de nombreux câbles 4 conducteurs utilisés en automatisme, en raccordement d’équipements ou en distribution de signaux. La présence d’une décharge de traction intégrée renforce la tenue mécanique de l’ensemble et contribue à préserver la stabilité du raccordement lorsque le câble est manipulé ou soumis à des efforts modérés.

Caractéristiques électriques pensées pour un raccordement technique maîtrisé

Le prolongateur affiche une tension de dimensionnement de 400 V, une tension de choc de mesure de 4 kV et un degré de pollution 3. Ces données en font un composant adapté à des environnements techniques où la tenue diélectrique et la continuité de connexion doivent être prises en compte avec sérieux. La résistance à la terre indiquée à 0,005 mOhm souligne par ailleurs une conception orientée vers un contact électrique stable dans son domaine d’utilisation.

Encombrement réduit pour intégration discrète

Avec une longueur de 67,5 mm, une largeur de 15 mm et une hauteur de 15 mm, ce prolongateur de câble QUICKON conserve un format fin et facile à intégrer. Ce faible encombrement est particulièrement appréciable lorsque l’espace disponible est limité, par exemple dans des faisceaux serrés, des passages techniques ou des ensembles où chaque millimètre compte pour conserver un câblage lisible et bien organisé.

Une solution de raccordement ciblée pour les installations de connexion et câblage

Ce prolongateur de câble QUICKON 4 pôles 0,34-0,75 mm² répond aux besoins des professionnels recherchant un connecteur de jonction compact pour prolonger un câble sans complexifier l’installation. Son positionnement est clair : offrir un raccordement 4 pôles simple à intégrer, protégé en IP65, compatible avec les petits conducteurs et les câbles de 4 à 8 mm, pour des opérations de connexion et de câblage nettes, rapides et techniquement cohérentes.
