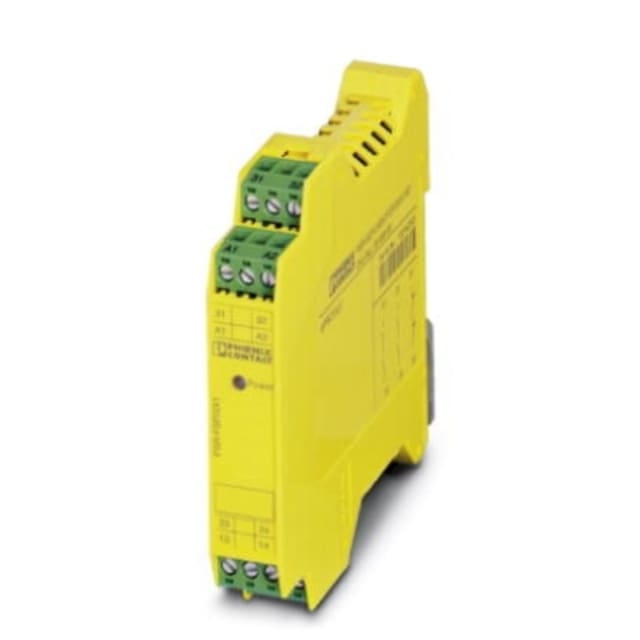

Relais de sécurité de couplage SIL 3 2986960

Relais de sécurité de couplage SIL 3 pour arrêt sûr des sorties

Ce relais de sécurité de couplage est conçu pour les applications de mise à l’arrêt sûre nécessitant un niveau SIL 3 selon IEC 61508 et un niveau de performance e selon EN ISO 13849-1. Il sert à coupler des signaux de sortie numériques issus d’un automate de sécurité vers les périphériques de terrain, notamment lorsque l’on recherche une coupure sûre avec adaptation de puissance et séparation électrique fonctionnelle. Son architecture à un canal convient aux fonctions de commande où la sécurité doit être maintenue aussi bien en mode de demande élevée qu’en mode de demande faible.

Configuration pensée pour le couplage de sorties de sécurité

Ce modèle est un appareil de base dédié aux applications de type safe state off. Il intègre deux chemins d’autorisation et un circuit de réaction, ce qui facilite l’intégration dans une chaîne de sécurité machine avec retour d’état cohérent vers la commande. Le contact de signalisation intégré simplifie également les opérations de contrôle et de test fonctionnel, un point important dans les installations où la validation périodique fait partie de l’exploitation.

Format compact pour armoires et coffrets industriels

Avec une largeur de seulement 17,5 mm, ce relais de sécurité de couplage s’intègre facilement dans les armoires où la densité de composants est élevée. Son format étroit permet de préserver de la place sur rail DIN sans sacrifier la lisibilité du câblage. Les dimensions de 99 mm de hauteur et 114,5 mm de profondeur en font une solution adaptée aux montages propres et structurés dans les coffrets de commande, de sécurité machine et d’automatisme industriel.

Alimentation 24 V et raccordement à vis pour une intégration simple

Le relais fonctionne en 24 V DC, un standard largement utilisé dans les architectures de commande et de sécurité. Son raccordement électrique à vis, associé à des bornes amovibles, facilite le câblage, la maintenance et le remplacement en environnement technique. Ce choix de connexion convient particulièrement aux intégrateurs et aux tableautiers qui recherchent une mise en œuvre claire, robuste et pratique lors du montage en série sur barre profilée.

Filtrage des impulsions de test et comportement temporel maîtrisé

Ce relais est équipé d’un filtre d’impulsions de test intégré, utile lorsque les sorties d’automates de sécurité envoient des impulsions de surveillance susceptibles de perturber des interfaces non adaptées. Ce filtrage contribue à un couplage correct des signaux vers les actionneurs raccordés. Le comportement temporel reste compatible avec les logiques d’arrêt rapides, avec un temps de retombée indiqué à 0,05 s, ce qui aide à maintenir une réponse nette lors du passage à l’état sûr.

Relais électromécanique à contacts guidés pour fonctions de sécurité

La technologie employée repose sur un relais électromécanique à contacts guidés, adapté aux fonctions de sécurité dans les circuits de commande industriels. Cette conception est pertinente lorsque l’on souhaite interfacer proprement une sortie de sécurité avec des charges périphériques tout en conservant une logique de coupure sûre. Le produit est destiné au couplage de signaux et non à la surveillance directe d’un arrêt d’urgence, d’un interverrouillage de position, d’un capteur magnétique, d’un dispositif optoélectronique ou d’un tapis sensible.

Un choix pertinent pour automatisme de sécurité et interface machine

Ce relais de sécurité de couplage SIL 3 répond aux besoins des intégrations où il faut transmettre un ordre sûr de coupure vers des organes de terrain, par exemple des interfaces de commande ou certains actionneurs compatibles avec l’architecture retenue. Il conviendra particulièrement aux projets de sécurité machine nécessitant un module compact, alimenté en 24 V, montable sur rail DIN, avec raccordement à vis et bornes amovibles. Pour l’acheteur professionnel, c’est une solution ciblée pour les fonctions de couplage sûres, lorsque l’objectif n’est pas la surveillance d’un capteur mais l’interface sécurisée entre commande et périphérie.
