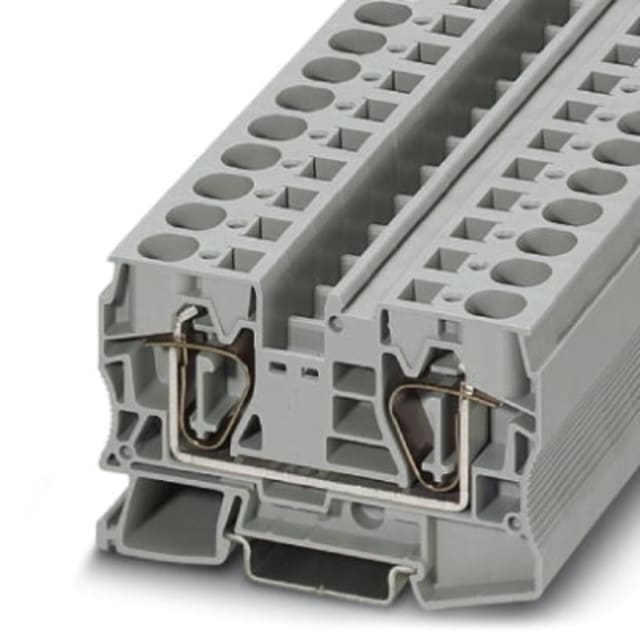

Bloc de jonction à ressort sur rail DIN ST 16 3036149

Bloc de jonction à ressort sur rail DIN pour câblage de puissance

Le bloc de jonction à ressort sur rail DIN ST 16 est conçu pour le raccordement traversant de conducteurs dans les tableaux électriques et armoires de distribution. Son format 16 mm² nominal permet de gérer des circuits demandant une capacité de raccordement élevée, tout en conservant un encombrement maîtrisé sur rail DIN 35 mm. Cette borne de passage répond aux besoins des installations où la continuité électrique, la lisibilité du câblage et la rapidité de mise en œuvre sont essentielles.

Raccordement à ressort à cage pour une mise en œuvre efficace

Cette borne utilise un raccordement à ressort à cage, apprécié pour le câblage de conducteurs rigides comme souples. Ce principe facilite l’insertion des fils et convient particulièrement aux opérations de câblage répétitives en atelier comme sur chantier. Il permet également de raccorder de petites sections sans complexifier le montage, ce qui aide à garder un tableau propre et homogène, même lorsque plusieurs types de conducteurs cohabitent dans la même armoire.

Grande plage de sections pour s’adapter aux conducteurs courants

Le ST 16 accepte les conducteurs monofilares de 0,2 à 25 mm², les conducteurs multifilaires de 0,2 à 16 mm² ainsi que les conducteurs à brins fins avec ou sans gaine dans des plages adaptées au câblage industriel et tertiaire. Cette polyvalence permet d’utiliser la même famille de bornes pour différents départs, liaisons internes et reprises de distribution. Pour l’installateur, cela simplifie le choix des composants et limite les changements de référence selon la nature du conducteur.

Capacité électrique adaptée aux circuits intensifs

Avec un courant nominal de 76 A et une tension de dimensionnement de 1000 V, ce bloc de jonction convient aux applications nécessitant une borne traversante capable de suivre des niveaux électriques élevés dans un espace de tableau rationalisé. Sa section nominale de 16 mm² en fait une solution pertinente pour les liaisons de puissance, les répartitions intermédiaires et les circuits où la tenue du raccordement doit rester compatible avec des conducteurs de section importante.

Format compact et montage direct sur rail DIN 35 mm

Sa largeur de 12,2 mm permet d’optimiser l’occupation du rail sans sacrifier la capacité de raccordement. Le montage sur rail DIN 35 mm, en profils NS 35/7,5 et NS 35/15, facilite l’intégration dans la majorité des coffrets et tableaux électriques. Avec une hauteur d’environ 80 mm et une conception en une rangée avec deux points de connexion, cette borne s’insère facilement dans des ensembles organisés où l’accessibilité du câblage reste un critère important.

Conçue pour les environnements techniques exigeants

Le bloc de jonction fonctionne sur une plage de température de service étendue, de -60 à 105 °C. Cette caractéristique le destine aux environnements techniques soumis à de fortes variations thermiques, que ce soit en armoire, en coffret ou dans des ensembles de commande exposés à des conditions d’exploitation soutenues. Sa version grise facilite en outre l’identification visuelle dans les rangées de bornes et s’intègre naturellement dans une organisation de tableau structurée.

Compatible avec les tableaux électriques organisés et évolutifs

Grâce à son exécution de borne de passage à un étage avec deux connexions, ce modèle convient particulièrement aux architectures de câblage claires, évolutives et faciles à repérer. Il répond bien aux besoins des tableautiers, installateurs et mainteneurs recherchant une borne pour relier proprement les conducteurs sur rail DIN, avec une compatibilité adaptée aux usages de raccordement, de fixation et de distribution dans les ensembles électriques modernes.
