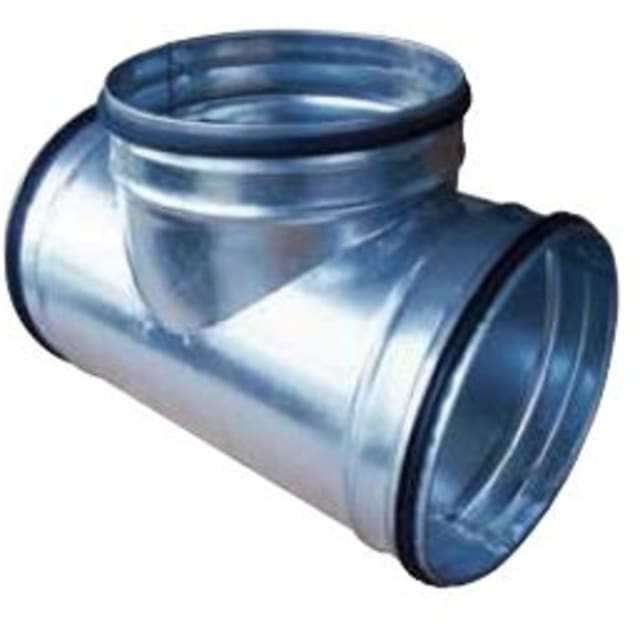

Pièce en T 90° avec joint diamètre 200/125/200 mm

Pièce en T 90° pour dérivation de conduit de ventilation circulaire

Cette pièce en T 90° avec joint diamètre 200/125/200 mm est conçue pour créer une dérivation nette sur un réseau de ventilation circulaire. Elle permet de raccorder une branche en diamètre 125 mm sur une ligne principale en diamètre 200 mm, tout en conservant une continuité adaptée à la distribution d’air. Ce format est particulièrement utile pour la reprise, l’extraction ou la redistribution d’air dans les installations de ventilation et de traitement d’air.

Configuration 200/125/200 mm adaptée aux réseaux aérauliques

Sa géométrie 200/125/200 mm correspond à un conduit principal de 200 mm avec une sortie latérale de 125 mm à 90°. Cette configuration facilite la création d’un piquage sur un réseau existant ou neuf, sans multiplier les raccords. Elle convient aux installations où il faut alimenter ou raccorder une branche secondaire tout en gardant un diamètre principal constant en entrée et en sortie.

Joint en caoutchouc prémonté pour un assemblage plus direct

La présence d’un joint en caoutchouc intégré simplifie le raccordement des conduits et contribue à limiter les pertes d’air au niveau des emboîtements. Ce type de montage permet une pose plus rapide sur gaine circulaire métallique, avec une finition plus propre au raccord. Dans une installation de ventilation, ce détail est particulièrement apprécié pour gagner du temps lors de l’assemblage et pour obtenir une jonction mieux maîtrisée.

Acier galvanisé pour les réseaux de distribution d’air

Réalisée en acier galvanisé, cette pièce en T est adaptée aux réseaux de conduits de ventilation en tôle spiralée ou circulaire rigide. La galvanisation convient aux environnements techniques de distribution d’air et s’intègre naturellement aux accessoires de gaine couramment utilisés en chauffage, ventilation et climatisation. L’ensemble conserve ainsi une cohérence de montage avec les autres éléments métalliques du réseau.

Classe d’étanchéité à l’air D pour une installation maîtrisée

Cette pièce en T 90° est annoncée avec une classe d’étanchéité à l’air D, un niveau recherché pour les installations où la maîtrise des fuites d’air compte dans la performance globale du réseau. Dans un circuit de ventilation, une meilleure étanchéité contribue à préserver le débit utile, à limiter les pertes parasites et à améliorer le comportement de l’installation sur toute la distribution.

Encombrement de 215 mm pour l’intégration dans le réseau

Avec une longueur de 215 mm, ce raccord offre un format compact pour intégrer une dérivation sans allonger inutilement la ligne. Cet encombrement doit être pris en compte lors de la préparation du cheminement, notamment dans les faux plafonds, locaux techniques ou passages contraints. Son dessin permet de structurer proprement le réseau tout en gardant une lecture claire des départs et des sections.

Usage recommandé en ventilation, extraction et distribution d’air

Cette pièce en T galvanisée avec joint trouve sa place dans de nombreux montages de conduits aérauliques : ventilation simple ou centralisée, extraction d’air, insufflation ou distribution d’air dans les bâtiments résidentiels et techniques. Elle répond au besoin d’un raccord de dérivation circulaire lorsque l’on souhaite raccorder une branche secondaire en 125 mm sur une ligne principale en 200 mm, avec un angle de 90° et un montage compatible avec les conduits rigides standards.
