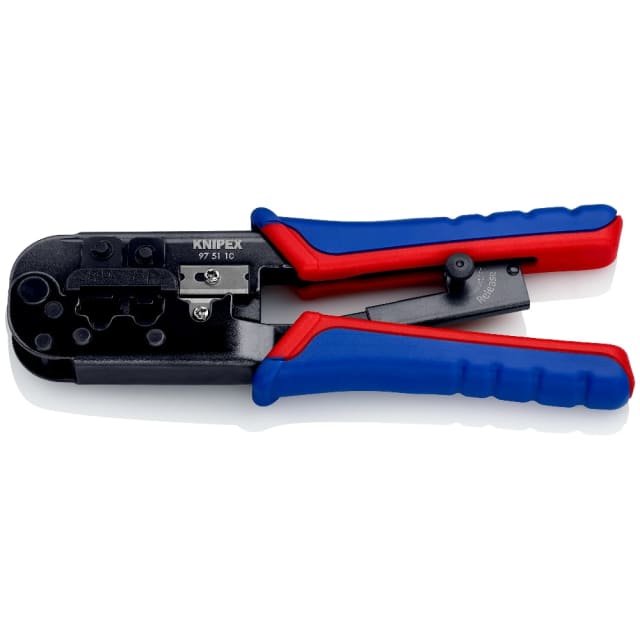

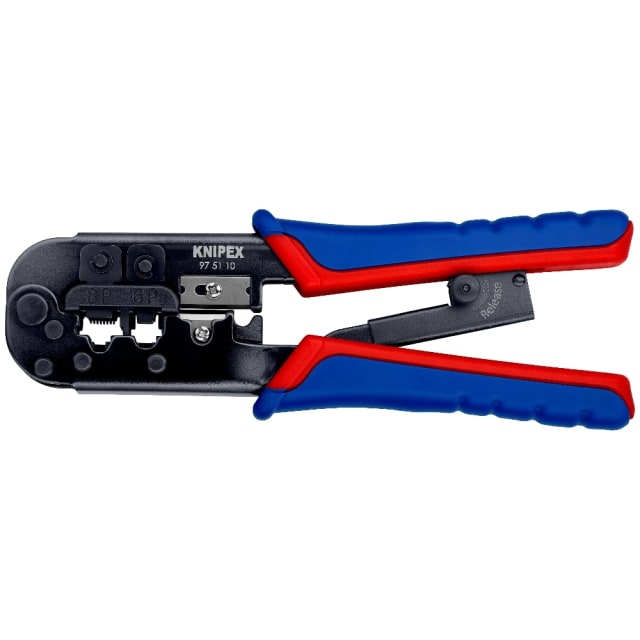

Pince à sertir RJ11 RJ12 RJ45 pour fiches Western 97 51 10 SB
Confectionnez des cordons à fiches Western RJ11/RJ12 à six pôles ou RJ45 à huit pôles avec cette pince de 190 mm. Elle réunit coupe, dénudage des câbles plats et dénudage complémentaire des câbles ronds. Le mécanisme travaille parallèlement à la fiche et maintient le cycle de sertissage jusqu’à sa fermeture, avec déverrouillage possible pour interrompre l’opération.
36.36€ HTVA
81 en stock
81 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 36.36€ | 0% |
| 3-5 | 35.63€ | 2% |
| 6-10 | 35.27€ | 3% |
| 11+ | 34.91€ | 4% |

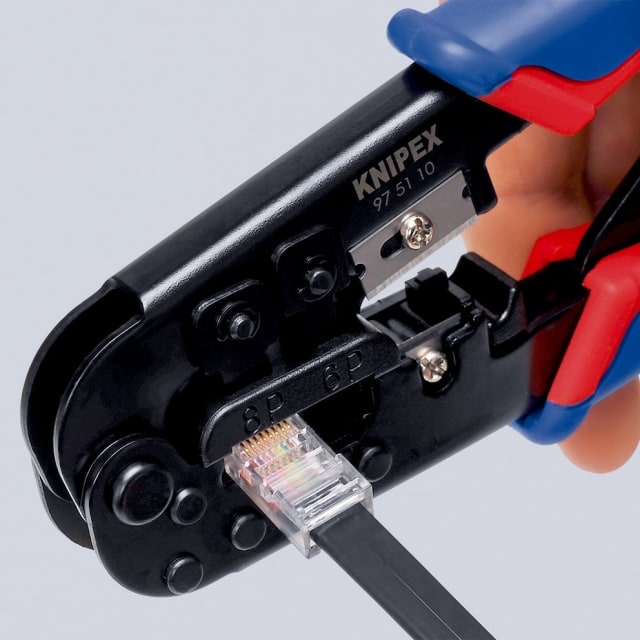

Deux empreintes pour les fiches Western
La pince 97 51 10 SB comporte deux positions de sertissage. L’une correspond aux fiches RJ11/RJ12 à six pôles de 9,65 mm de largeur ; l’autre reçoit les fiches RJ45 à huit pôles de 11,68 mm. Ces capacités décrivent les connecteurs pris en charge et ne constituent pas un diamètre de câble admissible.

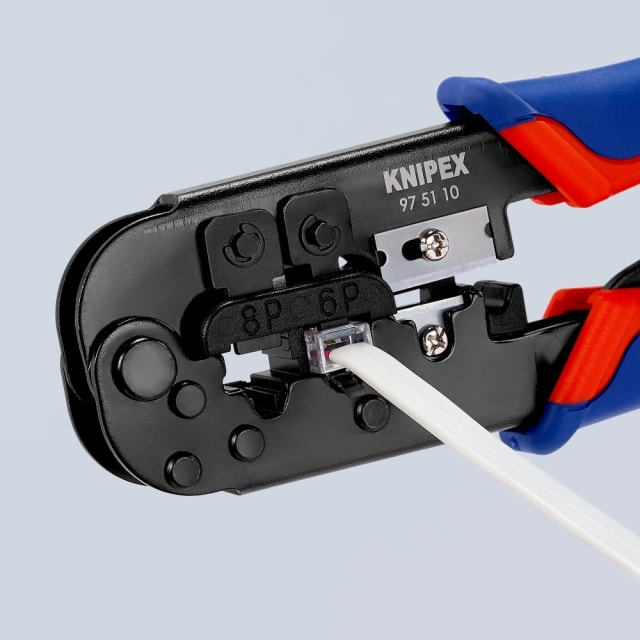

Préparer les câbles plats avant sertissage
La pince intègre une fonction de coupe et une lame de dénudage pour les câbles téléphoniques plats non blindés. La notice distingue les opérations selon le nombre de conducteurs et la fiche utilisée. La préparation doit respecter ce montage, plutôt que d’appliquer une longueur de dénudage unique à tous les types de connecteurs.

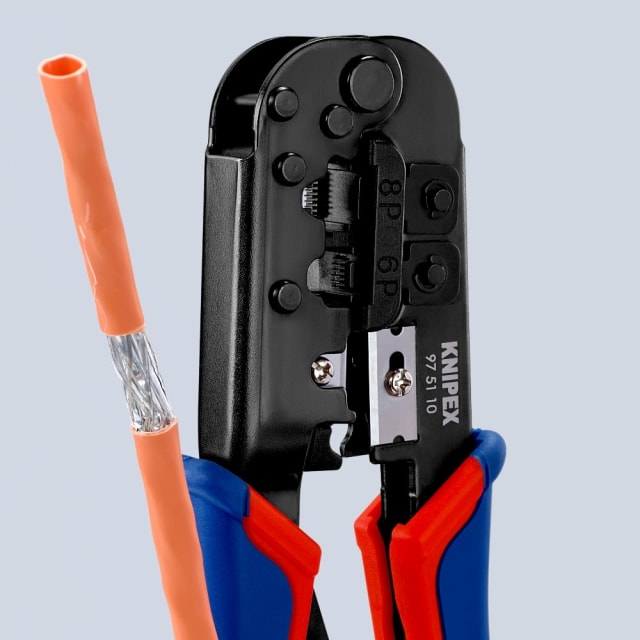

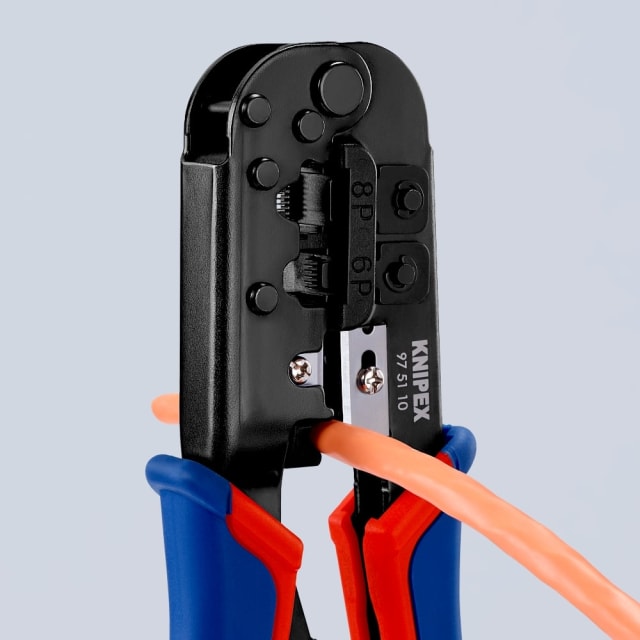

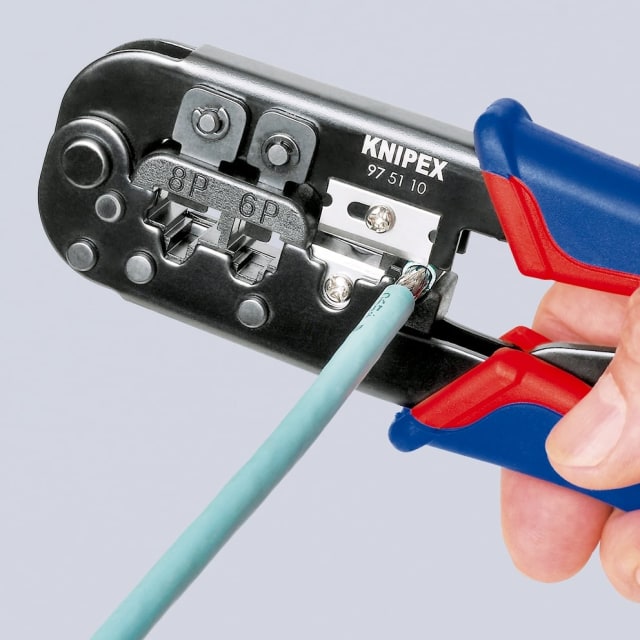

Une fonction complémentaire pour les câbles ronds
Un emplacement de dénudage est prévu pour les câbles de données ronds. Le câble est préparé avant l’introduction des conducteurs dans la fiche RJ45 compatible. Cette fonction complémentaire ne transforme pas la pince en outil universel pour tous les câbles : la compatibilité entre le câble et le connecteur reste à vérifier.

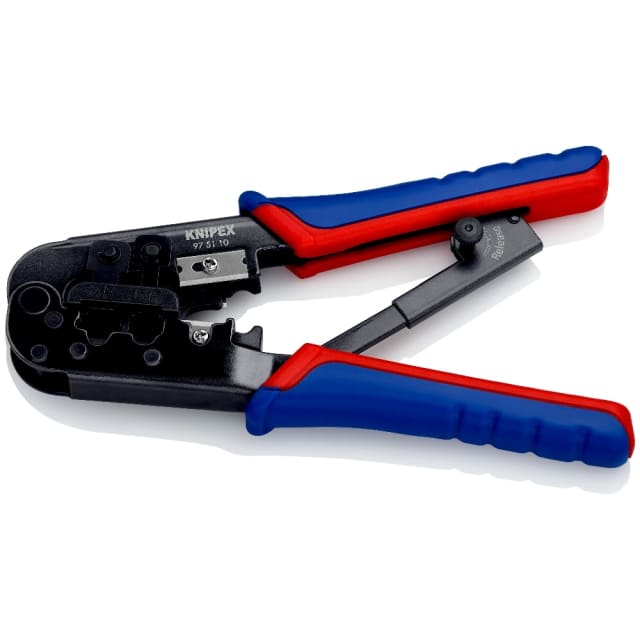

Fermer le cycle avec un mouvement parallèle
Le mécanisme réalise le sertissage par mouvement parallèle et comporte un blocage forcé déverrouillable. Cette disposition accompagne la fermeture complète de la pince sur la fiche. Le dispositif Release permet de libérer le mécanisme si nécessaire ; il ne remplace pas le contrôle de la bonne insertion des conducteurs avant le sertissage.
Vérifier le type de fiche avant de commencer
La notice décrit les connecteurs Western adaptés et exclut certains montages, dont les fiches pass-through pour l’opération RJ45 présentée. Il faut donc contrôler le type exact de fiche avant d’acheter les consommables. La longueur de 190 mm concerne la pince ; ses poignées comportent des gaines bi-matière visibles sur les illustrations du produit.
Documentation PDF
Caractéristiques techniques
| Type de produit | Pince à sertir pour connecteurs Western |
|---|---|
| Compatibilité | RJ11/12 (6 pôles) et RJ45 (8 pôles) |
| Largeur RJ11/12 | 9,65 mm |
| Largeur RJ45 | 11,68 mm |
| Nombre de positions de sertissage | 2 |
| Longueur | 190 mm |
| Poids | 0,295 kg |
| Finition | Bruni |
| Poignées | Avec gaines bi-matière |
| Mécanisme | À cliquet déverrouillable |
| Sertissage | À mouvement parallèle |
| Coupe-câble | Intégré |
| Dénudage | Intégré pour câbles plats et ronds |
| Matière | Acier chrome-vanadium trempé à l’huile |
Produits de la même marque dans la catégorie la plus précise
Quels connecteurs correspondent aux deux positions ?
Les fiches RJ11/RJ12 à six pôles utilisent l’empreinte de 9,65 mm ; les fiches RJ45 à huit pôles utilisent celle de 11,68 mm.
La pince permet-elle de préparer un câble rond ?
Oui. Une fonction de dénudage complémentaire est prévue pour les câbles de données ronds, en plus des fonctions pour câbles plats.
Le mécanisme peut-il être libéré avant la fin du cycle ?
Oui. Le blocage forcé comporte un déverrouillage Release décrit dans la notice.
Toutes les fiches RJ45 sont-elles compatibles ?
Non. La forme et la construction du connecteur doivent correspondre à la notice ; celle-ci exclut notamment les fiches pass-through pour le montage RJ45 présenté.
