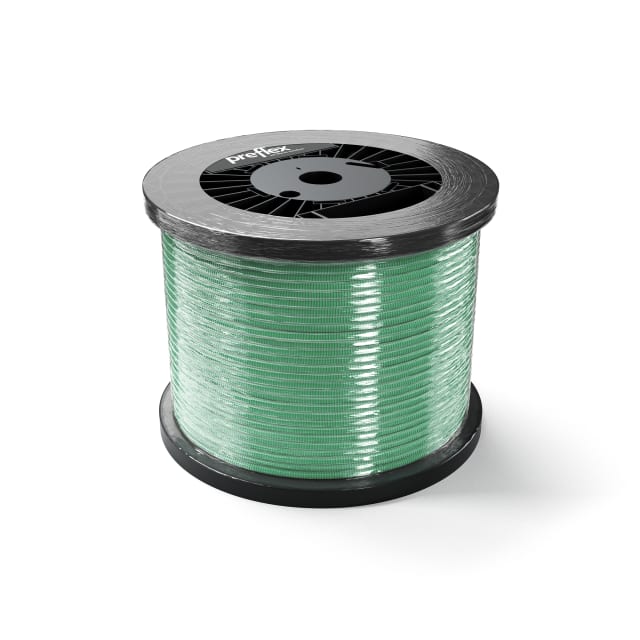

Gaine préfilée sans halogène 16 mm avec coaxial TRI6
Préparez le passage d’un signal TV avec une gaine verte de 16 mm déjà équipée du câble coaxial TRI6. La version Preflex Safe 1234001379 associe un tube en polypropylène et un câble à gaine LS0H, pour une combinaison sans halogène. Sa résistance à la compression est de classe 3, 750 N ; elle est destinée aux installations intérieures prévues par ses prescriptions de pose.
585.20€ HTVA
En rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
Préparer une liaison coaxiale dès la pose de la gaine
La référence 1234001379 contient un câble coaxial TRI6 dans une gaine verte de 16 mm. Cette combinaison est prévue pour les liaisons TV correspondantes, plutôt que pour un réseau Ethernet. Le câble étant déjà présent, le tracé et les points de raccordement peuvent être préparés avec les contraintes propres au coaxial.
Associer le tube et le câble sans halogène
La gamme Preflex Safe associe ici un tube en polypropylène et un câble à gaine extérieure LS0H. Les deux composants sont annoncés sans halogène. Ce choix concerne leur composition et accompagne les exigences de l’installation ; il ne remplace pas la lecture du classement de réaction au feu exact du câble.
Dimensionner les passages avec le diamètre utile
Le tube possède un diamètre extérieur de 16 mm, avec un diamètre intérieur de 10,6 mm dans la fiche actuelle de cette référence. Ces valeurs permettent de choisir les passages et accessoires compatibles. L’espace disponible est déjà occupé en partie par le coaxial TRI6 ; le tube n’est pas présenté comme une gaine vide.
Tenir compte de la résistance mécanique de classe 3
La résistance à la compression est annoncée de classe 3, correspondant à 750 N pour ce tube. Ce critère aide à choisir la gaine selon le montage prévu et les sollicitations de l’installation. Il reste distinct du diamètre, du classement du câble et des conditions de pose à respecter pendant le chantier.
Réserver cette combinaison aux installations intérieures adaptées
Les données de cette référence indiquent une utilisation intérieure et excluent l’usage extérieur. Le tube peut être intégré aux montages compatibles annoncés, notamment dans les parois ou le béton selon les prescriptions. Le choix du tracé doit protéger le câble coaxial et conserver les rayons de courbure requis pour son fonctionnement.
Documentation PDF
Caractéristiques techniques
| Matière | polypropylène |
|---|---|
| Couleur | vert |
| Avec tire-fil | non |
| Diamètre intérieur | 10,6 mm |
| Diamètre extérieur | 16 mm |
| Nombre de conducteurs | 1 |
| Avec conducteur de protection | non |
| Nombre de câbles coaxiaux | 1 |
| classe de résistance à la compression selon EN 61386-1 | moyen (classe 3, 750 N) |
| Couche intérieure à haute glissance | non |
| Sans halogène | oui |
| Montage sous crépi | oui |
| Montage apparent | oui |
| Sur bois | oui |
| Paroi creuse | oui |
| Installation de béton | oui |
| Installation de machine et d'appareils | non |
| Installation de sous-sol (aire) | oui |
| Adapté à une utilisation extérieure | non |
| Température de service | -5...90 °C |
| classe de réaction au feu selon EN 13501-6 | Cca |
| classe de production de fumée selon EN 13501-6 | s1 (production de fumée faible) |
| classe de production d'acide selon EN 13501-7 | a1 |
| Exécution résistant à la flamme | oui |
Produits de la même série que le produit consulté
La gaine contient-elle un câble réseau Ethernet ?
Non, cette référence contient un câble coaxial TRI6.
Quelle différence entre les diamètres intérieur et extérieur ?
Le diamètre extérieur est de 16 mm ; la fiche actuelle donne un diamètre intérieur de 10,6 mm.
