Gaine précâblée verte 20 mm avec SGG 12×0,8 LS0H

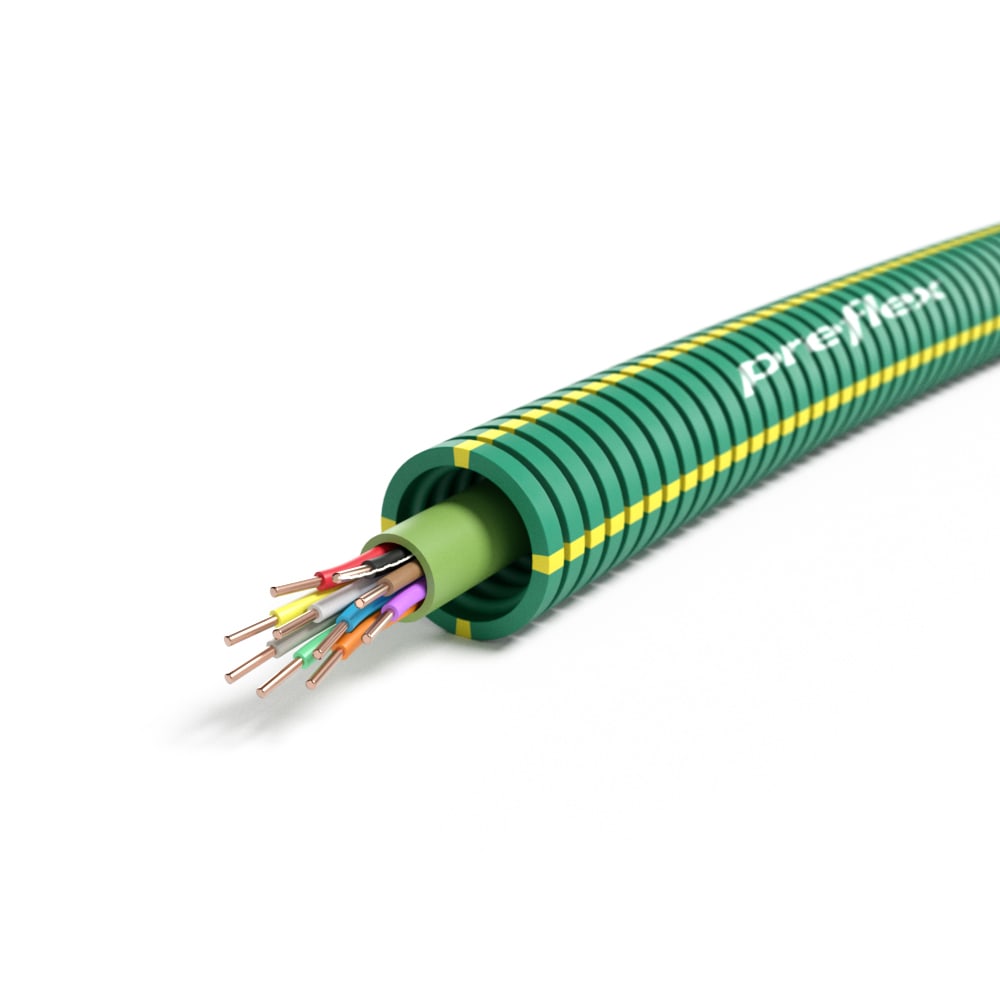

Le câble de signalisation déjà placé dans la gaine

Le câble SGG 12×0,8 est intégré en usine dans un tube de 20 mm. La pose réunit ainsi le conduit et les douze conducteurs de signalisation, sans prévoir un tirage séparé du câble après installation du tube. Cette référence correspond à la version en couronne de 100 m, dans la famille de précâblage destinée à la commande et à la signalisation.

Une combinaison sans halogène jusque dans le câble

La gaine est réalisée en polypropylène sans halogène et le câble possède une enveloppe LS0H. La gamme Preflex Safe réunit ainsi un conduit et un câble tous deux sans halogène, au lieu de qualifier uniquement le tube extérieur. Les normes EN 60754-2 et EN 61034 sont mentionnées pour le câble dans la fiche de cette référence.

Un câble classé Cca-s1,d2,a1

La classification de réaction au feu du câble est Cca-s1,d2,a1, selon les données du fabricant. Elle apporte les critères relatifs à la propagation du feu, aux fumées, aux gouttelettes et à l’acidité pour le choix du câble dans le projet. Cette classe concerne le câble préinstallé ; le comportement du conduit relève de ses propres essais et normes.

Un tube de classe 3 pour la protection mécanique

Le conduit présente une résistance à la compression de classe 3 et une classification 3422 selon EN 61386-22. La fiche annonce également une résistance aux chocs de 6 J à −5 °C. Ces caractéristiques situent la protection mécanique du tube autour du câble, pour comparer les contraintes prévues du parcours avec les données de la gaine précâblée.

Un repérage vert et jaune avec un passage de 14,1 mm

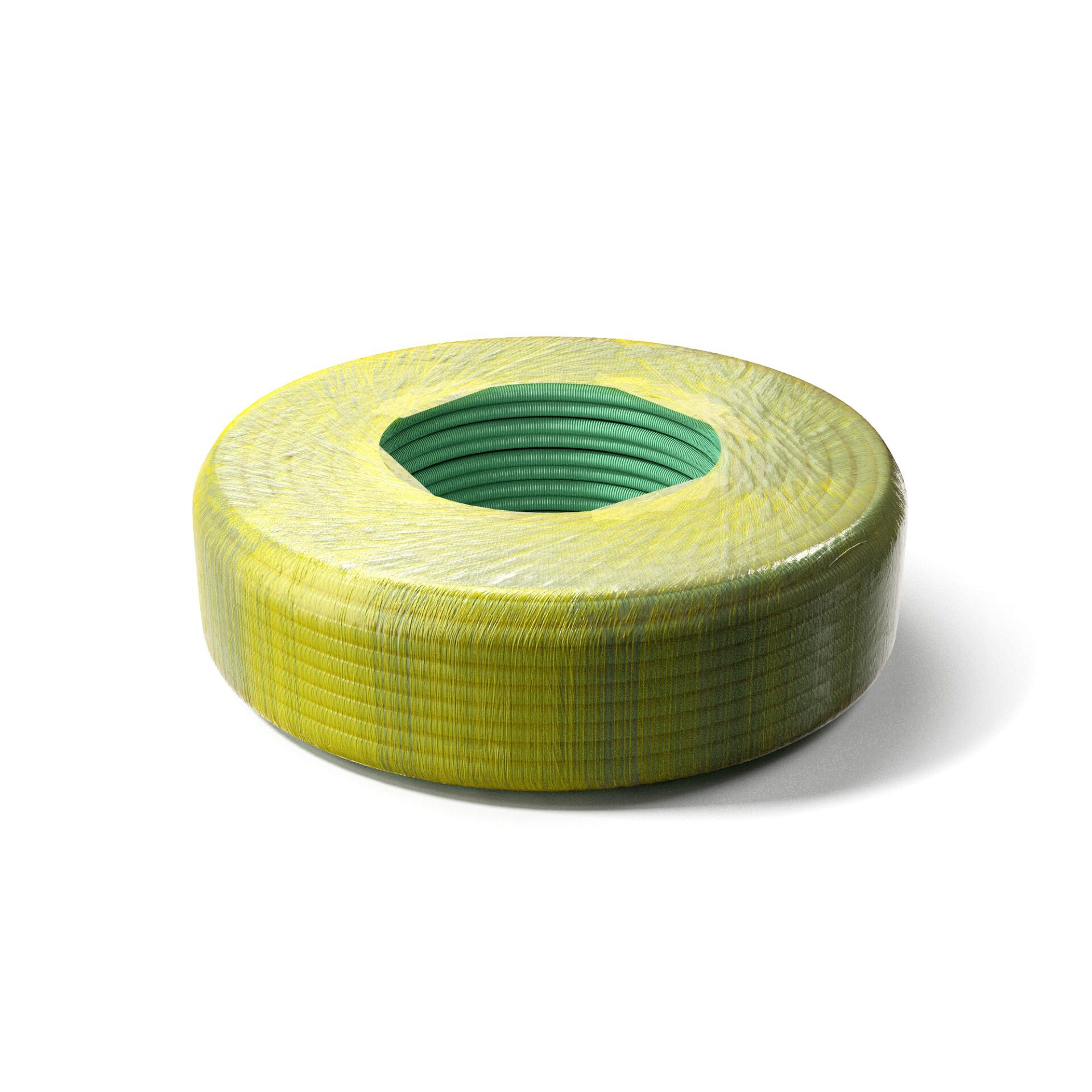

Le tube vert comporte une ligne jaune qui aide à reconnaître la famille de câblage. Son diamètre extérieur est de 20 mm et son diamètre intérieur de 14,1 mm. Ce format définit l’encombrement de la gaine et le passage intérieur disponible autour du câble déjà présent, avec une couronne de 100 m pour organiser les longueurs du cheminement.
