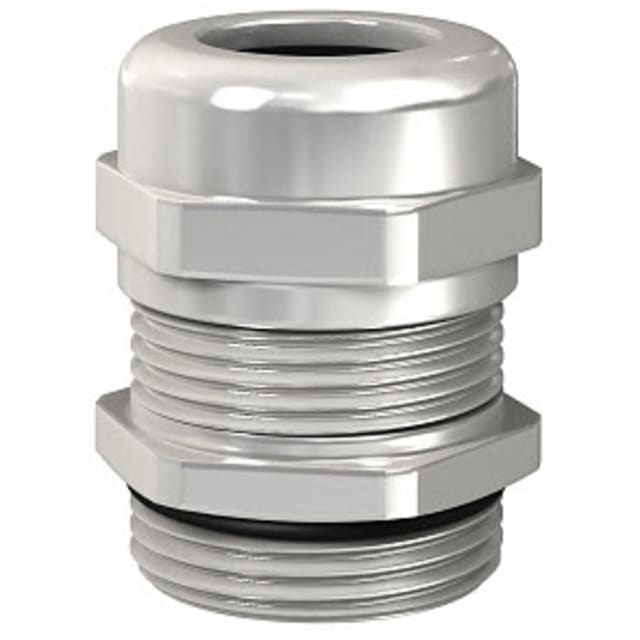

Presse-étoupes
Les presse-étoupes assurent le passage et le maintien des câbles tout en contribuant à l’étanchéité de l’installation. Ils permettent de protéger les conducteurs contre les efforts de traction, les vibrations et les entrées de poussière ou d’humidité, selon le niveau de protection recherché. Cette gamme couvre différents besoins de raccordement pour les armoires, boîtes, coffrets et équipements électriques.
Le choix d’un presse-étoupe dépend principalement du diamètre du câble, du filetage, du matériau et de l’environnement d’utilisation. Le laiton convient aux montages robustes, le métal nickelé apporte une bonne résistance mécanique, tandis que les versions plastiques ou avec accessoires associés répondent à des besoins plus légers ou plus spécifiques. Il est important de vérifier l’adéquation entre le diamètre de passage, le type de montage et le niveau d’étanchéité attendu afin d’obtenir une fixation fiable et durable.
Ces produits sont couramment utilisés dans les installations industrielles, les tableaux électriques, les coffrets techniques, la distribution d’énergie et les équipements de commande. Pour une pose correcte, le câble doit être serré sans être écrasé, et l’ensemble du raccordement doit rester cohérent avec le type d’enveloppe et les contraintes du site. Un montage soigné limite les défauts d’étanchéité et améliore la tenue mécanique de l’installation dans le temps.
Marques
Aginode BelgiumAginode Belgium 1- ATX 3
- BERKERBERKER 1
- Dura-lineDura-line 1
- EATONEATON 1
- ELECTAELECTA 4
- Flexa 1
- FLEXICONFLEXICON 10
- GSVGSV 1
- HARTINGHARTING 1
- HAUFFHAUFF 2
- HUMMELHUMMEL 3
- HUPPERTZHUPPERTZ 4
- KLEINHUISKLEINHUIS 6
- LAPPLAPP 52
- LEGRANDLEGRAND 10
- MENNEKESMENNEKES 1
- NIKONIKO 1
- OBO BETTERMANNOBO BETTERMANN 95
- PHOENIX CONTACTPHOENIX CONTACT 1
- RaychemRaychem 2
- RITTALRITTAL 4
- SARELSAREL 4
- SPELSBERGSPELSBERG 1
- Telemecanique SensorsTelemecanique Sensors 1
- TRADEFORCETRADEFORCE 8
- WAGOWAGO 1
- WEIDMUELLERWEIDMUELLER 2
- WERMAWERMA 1
- WIELANDWIELAND 1
- WiskaWiska 2
- ZEMPERZEMPER 1
Comment choisir le bon diamètre pour mon câble ?
Prenez un modèle dont la plage de serrage couvre le diamètre extérieur réel du câble. Si le câble est proche des limites, mieux vaut viser une plage un peu plus large pour garder un serrage efficace sans écrasement.
Je dois privilégier du plastique ou du laiton nickelé ?
Le plastique convient bien aux montages courants, plus légers et économiques. Le laiton nickelé est préférable si vous cherchez plus de robustesse mécanique, une meilleure tenue dans le temps ou un usage plus exigeant.
Quel filetage dois-je choisir : métrique ou PG ?
Le filetage doit correspondre à l’ouverture déjà prévue sur l’équipement. Le métrique est aujourd’hui le plus courant sur les armoires et coffrets récents, tandis que le PG reste fréquent sur certains matériels plus anciens.
Quand faut-il prendre un modèle IP68 plutôt qu’un IP65 ?
Choisissez IP68 si l’installation peut être exposée à l’humidité importante, aux projections répétées ou à un environnement plus contraignant. IP65 peut suffire pour des usages plus simples, en ambiance protégée.
Faut-il un modèle spécial pour câble blindé ?
Oui, si vous devez maintenir le blindage et limiter les perturbations électriques, prenez un modèle CEM/EMC prévu pour câbles blindés. Un presse-étoupe standard ne remplit pas le même rôle de continuité de blindage.
À quoi sert un presse-étoupe exactement ?
Il maintient le câble en place, soulage la traction et aide à protéger l’entrée de l’équipement contre la poussière et l’humidité. Il améliore aussi la tenue mécanique du raccordement.
Puis-je utiliser le même modèle pour intérieur et extérieur ?
Oui, si le niveau de protection est adapté à l’environnement. En extérieur, il faut surtout vérifier l’étanchéité, la résistance aux chocs et la compatibilité avec les variations de température.
Que risque-t-on si le presse-étoupe est trop petit ou trop grand ?
Trop petit, il peut écraser le câble et compliquer le montage. Trop grand, le serrage peut être insuffisant et l’étanchéité moins fiable.
Quelle matière choisir si je veux une installation robuste ?
Le laiton nickelé est souvent le meilleur choix pour les montages robustes et les zones techniques sollicitées. Pour les besoins plus légers, le polyamide reste une solution très pratique.
Peut-on installer plusieurs câbles au même endroit ?
Oui, mais il faut un modèle conçu pour cela ou un système de passage adapté. Sinon, mieux vaut utiliser une entrée dédiée à chaque câble pour conserver un serrage correct et une bonne étanchéité.
