Rails, peignes et accessoires de câblage

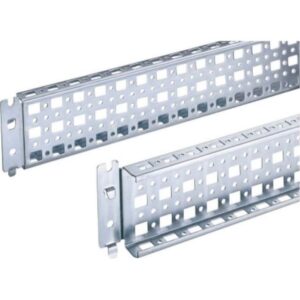

Le rail DIN sert à fixer les appareils, le peigne à distribuer l’alimentation entre plusieurs modules, et le bornier à répartir proprement phase, neutre ou terre. Si vous ajoutez plusieurs disjoncteurs alignés, le peigne est souvent le plus rapide. Pour une arrivée à redistribuer vers plusieurs départs, un bornier de répartition est plus adapté.

Prenez un peigne 1P+N si vos appareils nécessitent la phase et le neutre ensemble. Le 2 pôles convient aussi aux montages monophasés, mais le bon choix dépend du type d’appareillage et du schéma de câblage de la rangée. Vérifiez surtout la compatibilité avec les bornes de vos appareils.

Un peigne 3 pôles suffit pour une répartition triphasée sans neutre. Un 4 pôles est à privilégier si vous devez distribuer trois phases plus le neutre, par exemple sur des appareils modulaires triphasés. Le nombre de pôles doit correspondre aux bornes réellement utilisées.

Le choix dépend du type de bornes de vos appareils : certaines gammes acceptent une connexion à fourche, d’autres une connexion à broches. Il faut toujours prendre le même système que celui prévu par l’appareillage, sinon le montage ne sera pas correct. En cas de doute, regardez le mode de raccordement indiqué sur le disjoncteur ou le module.

Contrôlez le nombre de modules à alimenter, le nombre de pôles, l’intensité admissible, la section, l’entraxe et le type de raccordement. Vérifiez aussi la place disponible dans le coffret et si les extrémités devront être recoupées ou protégées. Ces points évitent les incompatibilités au montage.

Ils servent à relier, distribuer et organiser le câblage de manière plus propre et plus rapide qu’un fil à fil. On les utilise pour alimenter plusieurs appareils, relier des rangées, répartir la terre, le neutre ou la phase, et faciliter la maintenance.

Le peigne alimente plusieurs appareils alignés, alors qu’une barrette de jonction sert surtout à ponter ou répartir des conducteurs sur un bornier. Le peigne est plus adapté à la distribution en rangée, la barrette à la connexion de fils ou de bornes.

Oui, c’est recommandé pour éviter tout contact accidentel et obtenir une finition propre. On utilise des embouts, capuchons ou coiffes de protection selon le type de peigne ou de rail.

Oui, beaucoup de modèles sont découpables, mais il faut vérifier que la référence l’autorise. Après coupe, il faut remettre un élément de protection ou de finition sur l’extrémité.

Les étiquettes, porte-étiquettes, repérages de bornes et capots de protection sont très utiles. Ils permettent d’identifier rapidement les circuits, de limiter les erreurs et de gagner du temps lors des interventions.
