RiLine60 Châss protect 9342.004/014 UE=2 – 9342134

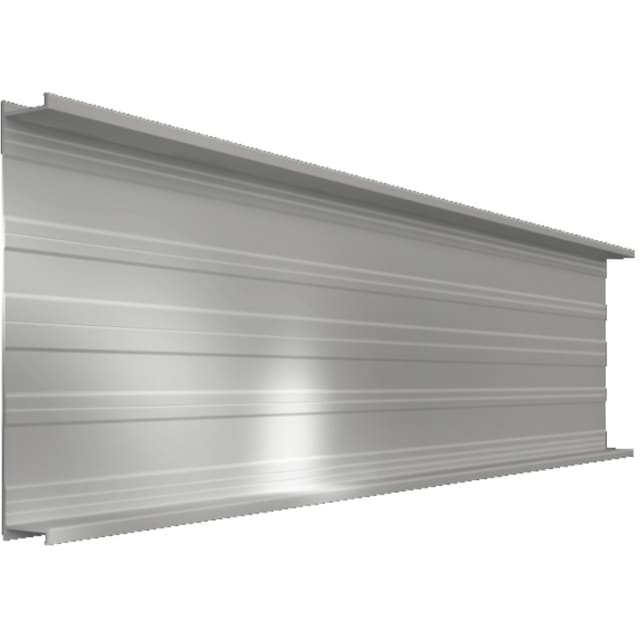

Profilé de fond Rittal RiLine SV 9342.134

Le Rittal SV 9342.134 est un profilé de fond destiné à protéger contre les contacts accidentels à l’arrière d’un montage de jeux de barres RiLine. Il complète un système PLS 1600 quadripolaire compatible et contribue à isoler la zone arrière, sans remplacer les autres dispositifs de protection requis.

Compatible avec le système PLS 1600 à quatre pôles

Cette référence est conçue pour un jeu de barres PLS 1600 à quatre pôles et Rittal indique une compatibilité avec l’article 9342.004. Elle convient à une largeur de 1 200 mm. L’ensemble de la configuration doit être vérifié dans la documentation RiLine avant tout assemblage ou remplacement.

Longueur de 1 100 millimètres ajustable

Le profilé mesure 1 100 mm de long et peut être raccourci individuellement selon le fabricant. La coupe doit être nette, correctement dimensionnée et réalisée sans fissurer le matériau. Après adaptation, aucun jeu ne doit laisser un accès involontaire aux parties conductrices situées derrière le montage.

PVC rigide avec comportement au feu UL 94-V0

Le composant est fabriqué en PVC rigide thermiquement modifié, de couleur gris clair RAL 7035. Son comportement au feu correspond à la classe UL 94-V0. Ces caractéristiques concernent l’accessoire lui-même et doivent être considérées avec celles de tous les autres éléments constituant le tableau.

Conditionnement Rittal de deux pièces

La référence 9342.134 est fournie par lot de deux pièces. Le poids net annoncé pour le conditionnement est de 3,69 kg. L’installation s’effectue hors tension par du personnel qualifié, en suivant la notice RiLine et en contrôlant la protection contre les contacts sur toute la longueur du jeu de barres.
