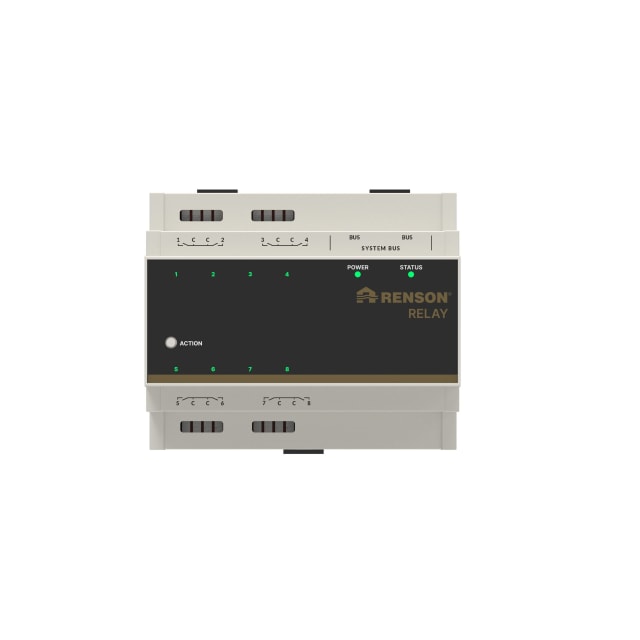

Module relais de ventilation 13752

Module relais de ventilation 13752 – commande fiable pour vos équipements

Le module relais de ventilation 13752 est un accessoire technique conçu pour la commande de charges, ainsi que pour des moteurs de stores et rideaux. Il s’intègre dans des installations de chauffage, ventilation, climatisation et sanitaires, ainsi que dans des ensembles liés aux pompes à chaleur, lorsque la gestion de plusieurs circuits ou actionneurs doit rester claire, stable et sécurisée.

Avec ses 8 relais, ce module permet de piloter plusieurs fonctions dans une même solution, tout en offrant une architecture adaptée aux besoins d’automatisation et de régulation. Il convient particulièrement aux installations où l’on recherche un relais de commande compact, bien identifié et compatible avec des usages techniques exigeants.

Les atouts du module relais 13752

8 relais intégrés pour gérer plusieurs sorties ou fonctions séparées. Alimentation 24 V DC , adaptée aux systèmes de commande basse tension. Charge max. par relais : 16 A à 230 V AC , pour des applications de commutation courantes. Charge max. par groupe de 2 relais : 16 A à 230 V AC , utile pour organiser la répartition des charges. Tension de commutation max. : 277 V AC . Limitation d’appel de courant : 100 A , un point important pour certains équipements à fort courant de démarrage. Température ambiante d’utilisation : 0 à 45 °C . Connecteurs 4 x 4 broches, type 1 , pour une intégration technique structurée.

Pour quelles applications utiliser ce relais de ventilation ?

Ce module relais est destiné à des fonctions de commande dans des environnements techniques où l’on doit actionner des charges ou des moteurs. Il peut être utilisé dans des systèmes de ventilation, de climatisation ou de chauffage, mais aussi pour des automatismes de stores et de rideaux lorsque l’installation nécessite une commande relais fiable.

Dans un projet de rénovation, d’extension ou de maintenance, il permet de centraliser plusieurs ordres de commutation dans un seul module, ce qui simplifie l’architecture du câblage et la gestion des sorties. Sa configuration à 8 relais en fait une solution intéressante pour les applications multi-fonctions.

Points à vérifier avant commande

Vérifiez que votre installation fonctionne bien en 24 V DC pour l’alimentation du module. Contrôlez la nature de la charge à commander et sa compatibilité avec les caractéristiques de commutation indiquées. Assurez-vous que l’environnement d’installation reste dans la plage de 0 à 45 °C . Vérifiez la correspondance des connecteurs 4 x 4 broches, type 1 avec votre système existant. Si l’équipement piloté présente un courant d’appel élevé, tenez compte de la limitation d’appel de courant de 100 A .

Identification produit

Pour éviter toute confusion lors du remplacement ou de la maintenance, ce produit est identifié par la référence fabricant 13752 et la référence commerciale 8244680. Son GTIN 5413470090832 facilite également le repérage exact du modèle recherché.

Pourquoi choisir ce module relais ?

Le module relais de ventilation 13752 répond aux attentes des installateurs et des utilisateurs qui recherchent une solution de commande technique fiable, avec plusieurs relais intégrés et des caractéristiques claires pour l’intégration dans un système existant. C’est un composant pertinent pour structurer une installation, gagner en lisibilité au câblage et assurer une commande adaptée des charges ou moteurs concernés.

Si vous recherchez un module relais pour une application de ventilation, de régulation ou d’automatisme associé au confort thermique, ce modèle offre un bon niveau de compatibilité fonctionnelle dans les cadres techniques pour lesquels il a été prévu.
