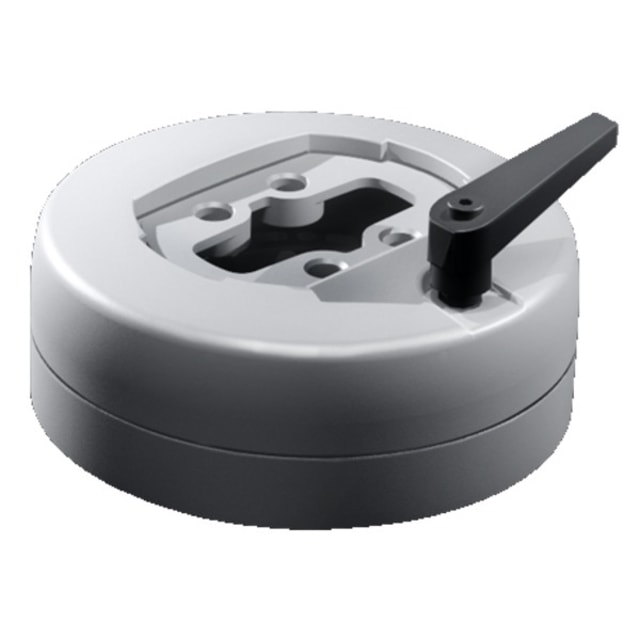

Couplage pivotant pour bras porteur 60 D130 mm 6206300

Couplage pivotant conçu pour le bras porteur 60 en Ø 130 mm

Ce couplage pivotant est destiné au raccordement sur bras porteur 60 avec diamètre de connexion Ø 130 mm. Il permet la fixation mobile d’un coffret sur la section verticale du système de bras porteur, tout en conservant une intégration propre dans une installation technique. Sa conception répond aux besoins des environnements où l’orientation du coffret doit rester accessible et maîtrisée.

Rotation large pour ajuster précisément la position du coffret

Grâce à sa fonction pivotante, ce couplage offre un angle de rotation d’environ 310°. Cette amplitude facilite le positionnement du coffret selon la zone d’utilisation, que ce soit pour améliorer l’ergonomie d’exploitation, l’accès aux commandes ou l’orientation de l’interface opérateur. Le blocage par levier permet de maintenir la position choisie avec une manipulation simple lors du réglage.

Limitation de course utile pour sécuriser l’amplitude de mouvement

Lorsque l’installation exige une plage de rotation définie, l’angle de pivotement peut être limité à l’aide des tiges filetées fournies. Cet avantage est particulièrement pertinent pour éviter une rotation excessive à proximité d’un mur, d’une machine, d’un pupitre ou d’autres équipements. On obtient ainsi un montage plus contrôlé et mieux adapté aux contraintes mécaniques de l’environnement.

Corps en fonte de zinc pour un montage technique compact

Réalisé en fonte de zinc, ce couplage associe compacité et bonne tenue mécanique pour les assemblages de bras porteurs. Sa masse nette de 2 kg traduit une pièce de liaison sérieuse, pensée pour le support et l’articulation d’ensembles techniques. Il convient aux montages où la régularité d’assemblage et la stabilité de l’interface entre coffret et bras porteur sont essentielles.

Capacité de charge adaptée aux ensembles jusqu’à 40 kg

Avec une charge maximale de 40 kg, ce couplage convient aux configurations intégrant un coffret ou un équipement de commande nécessitant un support articulé robuste. Cette capacité permet d’envisager son utilisation dans de nombreuses architectures de bras porteurs, tout en gardant une marge adaptée aux équipements embarqués, accessoires de commande et interfaces de pilotage compatibles avec ce type de montage.

Finition RAL 7035 pour une intégration cohérente en environnement industriel

Sa finition RAL 7035 permet une continuité visuelle avec de nombreux coffrets, bras porteurs et composants d’installation employés dans les environnements techniques et industriels. Ce coloris facilite l’harmonisation de l’ensemble tout en conservant une présentation sobre et professionnelle, adaptée aux postes opérateur, pupitres suspendus et solutions de commande déportée.

Accessoires de montage inclus pour une mise en œuvre complète

La fourniture comprend les joints d’étanchéité, les tiges filetées ainsi que les vis auto-taraudeuses pour la fixation du profilé porteur. Cet ensemble simplifie la préparation du montage et aide à réaliser une liaison conforme à l’usage prévu du couplage. Pour l’installateur, cela représente un gain de temps au moment de l’assemblage et une meilleure cohérence entre les éléments mécaniques du raccordement.
