Rail de montage intérieur VX 500 mm 8617120

Rail de montage intérieur 500 mm pour niveau d’équipement interne

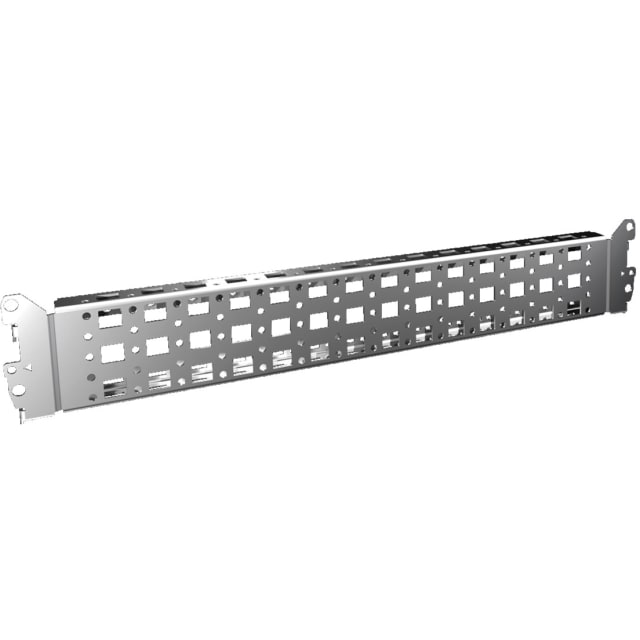

Ce rail de montage intérieur VX 500 mm est conçu pour l’aménagement interne des enveloppes et armoires compatibles sur niveau de montage intérieur. Il permet de créer un point de fixation structuré pour intégrer des équipements, accessoires ou supports complémentaires dans le coffret, tout en conservant une implantation nette et rationnelle. Son format est adapté aux configurations de 500 mm et répond aux besoins d’organisation des tableaux et enveloppes de distribution nécessitant un montage interne précis.

Profil 23 x 64 mm pensé pour l’intégration d’accessoires

Le profil 23 x 64 mm facilite la réalisation d’un montage intérieur modulable. Sa conception autorise une implantation variable selon l’agencement du coffret, ce qui aide à exploiter l’espace disponible de manière plus efficace. Les perforations du système et les emplacements prévus pour écrous-cages en partie haute et basse simplifient la fixation de composants au moyen de vis métriques, un avantage concret pour les intégrations techniques qui demandent souplesse et propreté de montage.

Compatibilité adaptée aux enveloppes de profondeur 500 mm

Ce rail est prévu pour une installation sur niveau intérieur dans les enveloppes de profondeur 500 mm. Il s’intègre dans l’environnement VX et peut également être utilisé dans plusieurs configurations de la gamme associée selon le type d’armoire ou de coffret. Pour l’installateur, cela signifie une solution cohérente pour structurer l’intérieur du tableau, ajouter des points de fixation supplémentaires et préparer un montage plus fonctionnel des équipements annexes.

Montage simple par positionnement dans les perforations système

La mise en place repose sur un principe de positionnement dans les perforations système puis de vissage. Cette logique de fixation rend l’installation plus directe lors de l’équipement de l’armoire, tout en aidant à maintenir un alignement propre du rail dans la structure. Ce type de montage convient particulièrement aux opérations d’extension, de réaménagement intérieur ou d’ajout de supports techniques dans un tableau de distribution ou un coffret électrique.

Construction métallique zinguée pour un usage en environnement d’armoire

Fabriqué en métal avec une finition zinguée, ce rail de montage intérieur est adapté aux contraintes habituelles de l’équipement d’armoires et de coffrets. La teinte indiquée zinc, avec correspondance RAL 9006 dans les données disponibles, s’accorde naturellement avec l’esthétique technique des enveloppes et accessoires de montage. Ce choix de matériau et de finition en fait un élément pertinent pour constituer une base de fixation interne homogène dans les ensembles de distribution.

Dimensions utiles pour un agencement précis

Les dimensions communiquées permettent d’anticiper l’intégration dans le coffret : largeur 425 mm, hauteur 64 mm et profondeur 18,5 mm, pour une adaptation à une profondeur d’enveloppe de 500 mm. Ces cotes sont utiles pour vérifier les dégagements, préparer l’implantation des composants et organiser plus finement le volume intérieur. Dans un projet de tableau électrique, ce niveau de précision facilite la préparation du montage et limite les incertitudes au moment de l’équipement.

Une solution pratique pour structurer l’intérieur d’un tableau

Ce rail de montage intérieur constitue une réponse efficace lorsqu’il faut ajouter un support interne sans recourir à une adaptation complexe. Il aide à organiser les accessoires, à créer des points de reprise mécaniques et à rendre l’intérieur du coffret plus exploitable pour les montages sur mesure. Pour les professionnels recherchant un accessoire de tableau électrique orienté intégration et fonctionnalité, ce modèle 500 mm s’inscrit comme un élément technique pertinent dans la préparation d’un ensemble de distribution bien agencé.
