Prise électrique multifit type F aluminium 8888-9039

Une prise type F conçue pour le mobilier

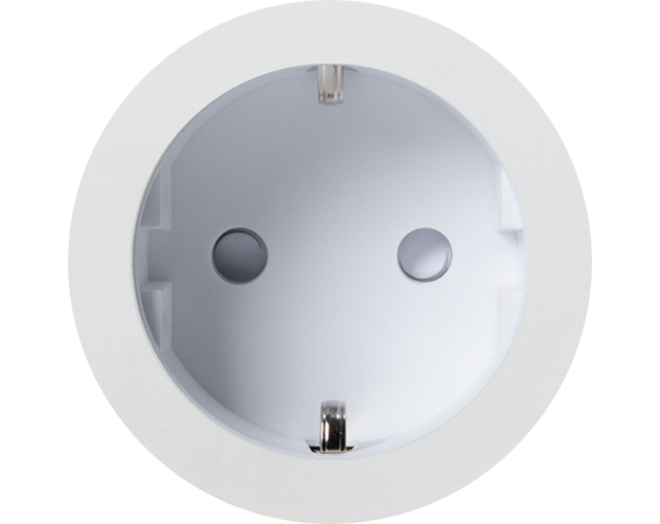

La ROND 8888-9039 est une prise électrique de type F, couramment appelée Schuko, destinée à une intégration discrète dans un meuble ou un panneau. Sa finition aluminium blanc s’accorde avec les éléments circulaires de la gamme ROND 2.0. Elle fournit une alimentation 250 V et 16 A lorsque son installation respecte les prescriptions prévues.

Un montage multifit dans un perçage de 48 mm

Le corps s’insère dans un perçage de 48 mm, tandis que la partie visible présente un diamètre extérieur de 52 mm. Le système multifit convient aux panneaux dont l’épaisseur se situe entre 8 et 30 mm. La profondeur d’encastrement disponible doit atteindre 55 mm afin de loger la prise et son raccordement sans contrainte.

Des bornes à vis pour le raccordement

Les bornes à vis TX8 acceptent jusqu’à quatre conducteurs de 2,5 mm² par borne selon les données techniques disponibles. Un dénudage de 13,8 mm est indiqué pour obtenir un contact correctement positionné. Le câblage doit être réalisé hors tension, en maintenant les conducteurs de manière à éviter toute traction sur les connexions après le montage.

Une protection adaptée à un usage intérieur

Une fois montée dans la configuration prévue, la prise est annoncée avec un indice IP21-D et une résistance mécanique IK06. Elle est donc orientée vers un usage intérieur protégé, entre -5 et 40 °C. Ces niveaux ne correspondent ni à une pose exposée aux intempéries ni à un emplacement soumis à des projections d’eau importantes.

Les vérifications utiles avant la commande

Avant de retenir cette référence, il faut contrôler le diamètre du perçage, l’épaisseur du support, la profondeur libre et la finition recherchée. La prise seule doit également être associée aux pièces de fixation multifit compatibles avec la composition ROND retenue. Une installation par une personne qualifiée garantit le respect des conducteurs, des serrages et de la mise à la terre.
