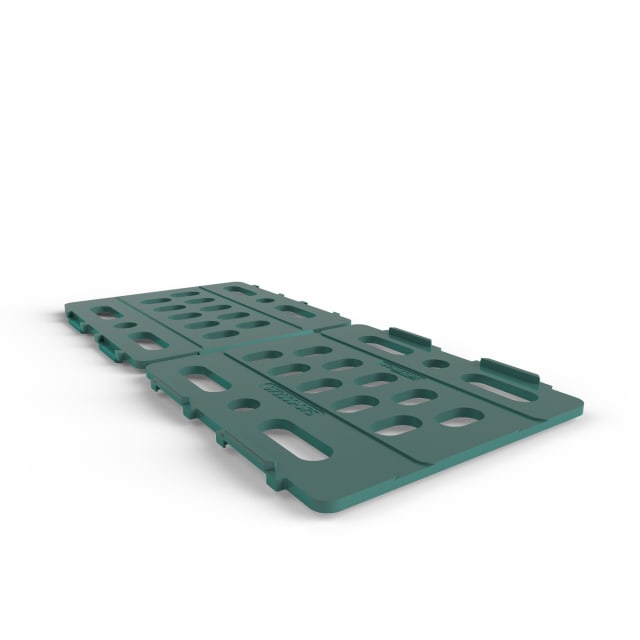

Plaque d’espacement pour crochet de toit 2,5/5 mm 973000-075

Plaque d’espacement conçue pour le montage des crochets de toit photovoltaïques

Cette plaque d’espacement pour crochet de toit 2,5/5 mm est destinée aux structures et montages photovoltaïques sur toiture. Elle sert d’entretoise entre le support et la zone de fixation afin d’ajuster correctement le positionnement du crochet de toit lors de l’installation. Ce type de pièce joue un rôle essentiel dans la mise en œuvre du système de montage, en créant le dégagement nécessaire pour que le crochet travaille dans de bonnes conditions mécaniques.

Maintien du jeu nécessaire autour du crochet de toit

Lors du montage, le crochet de toit doit conserver un espace de 5 mm sur l’ensemble de son environnement, y compris sur la partie supérieure avant. Cette plaque d’espacement a précisément pour fonction d’aider à obtenir ce réglage. Ce dégagement est important pour permettre au crochet d’absorber les contraintes par déformation élastique, au lieu de transmettre des efforts inadaptés à la couverture. Pour l’installateur, c’est un accessoire simple mais déterminant dans la bonne préparation du point d’ancrage.

Format plat pratique pour le calage et l’ajustement

Avec une largeur de 183 mm, une profondeur de 84,5 mm et une épaisseur de 2,5 mm, cette plaque de distance présente un format adapté au calage sous crochet de toit. Sa géométrie plate facilite le positionnement sur la zone de pose et permet d’obtenir une correction fine sans modifier inutilement l’ensemble du montage. Elle convient particulièrement lorsque l’alignement du crochet doit être ajusté avec précision pour respecter le niveau de la couverture et la contrainte d’écartement.

Matière synthétique adaptée à une fonction d’entretoise

Fabriquée en matière synthétique de type PE, cette plaque d’espacement est pensée pour un usage technique en toiture photovoltaïque. Ce matériau est utilisé ici pour assurer une fonction de calage propre, stable et régulière entre les éléments de montage. Dans cette application, l’intérêt est de disposer d’une pièce légère, facile à manipuler sur chantier et adaptée à la création d’un espace constant sous le crochet de toit.

Pièce sans fixation fournie pour s’intégrer à votre montage existant

Cette plaque est livrée sans matériel de fixation. Elle s’intègre donc dans un montage où la visserie et les éléments de pose sont déjà définis par le système de fixation du crochet de toit utilisé. Ce point est utile pour les professionnels qui travaillent avec une nomenclature précise et souhaitent compléter une installation sans doublonner les accessoires. Il convient de vérifier la compatibilité du montage et la longueur utile de vissage en fonction de l’épaisseur ajoutée.

Point d’attention sur la longueur de vissage dans le chevron

L’ajout d’une plaque d’espacement modifie la hauteur de montage et doit être pris en compte lors du choix ou du contrôle de la visserie. Pour ce type de mise en œuvre, il est recommandé de prévoir environ 70 à 80 mm d’ancrage dans le chevron afin d’éviter un vissage trop court. Cette vérification est importante pour conserver un montage cohérent une fois l’entretoise en place, notamment sur les installations photovoltaïques soumises à des efforts de charge et de soulèvement.

Un accessoire utile pour les montages solaires sur toiture en tuiles

Dans une structure de montage photovoltaïque, les accessoires de calage ont un impact direct sur la qualité de pose. Cette plaque d’espacement pour crochet de toit permet d’affiner l’installation lorsque la configuration de la toiture impose un ajustement du support. Elle contribue à préparer un appui correct du crochet, à préserver le jeu périphérique demandé au montage et à faciliter une pose plus propre du système de fixation sous les modules solaires.
