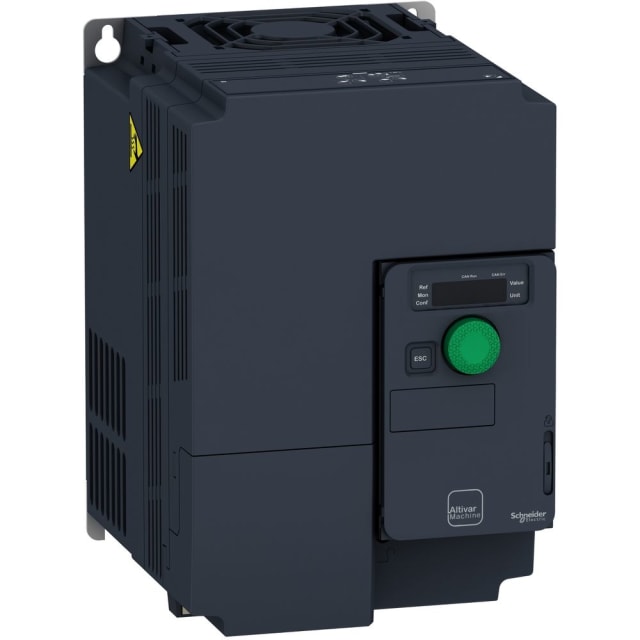

Variateur de vitesse 7,5kW 380-500V IP20 ATV320U75N4C

Variateur de vitesse 7,5 kW pour moteurs triphasés 380 à 500 V

Ce variateur de vitesse Altivar Machine ATV320 en version compacte est conçu pour l’alimentation et le pilotage de moteurs asynchrones et synchrones triphasés. Avec une puissance nominale de 7,5 kW, une alimentation réseau 3 phases 380 à 500 V et un courant de sortie nominal de 17 A, il répond aux besoins de variation de vitesse sur machines industrielles exigeant un contrôle précis, souple et stable. Son format compact facilite son intégration dans les armoires où l’encombrement doit rester maîtrisé.

Commande moteur adaptée aux machines complexes

Ce variateur de fréquence est particulièrement adapté aux applications de machines complexes nécessitant plusieurs modes de commande moteur. Il prend en charge différents profils de contrôle, dont le rapport tension/fréquence et le contrôle vectoriel sans capteur, avec une fréquence de sortie pouvant atteindre 599 Hz. Cette plage étendue permet d’ajuster finement le comportement moteur selon l’application, qu’il s’agisse de cadence, de dynamique, de maintien de couple ou de fonctionnement à vitesse élevée.

Connectivité industrielle pour l’intégration en automatisme

L’ATV320 7,5 kW intègre nativement les protocoles Modbus et CANopen, et il est compatible avec de nombreux environnements de communication industrielle tels que PROFIBUS, PROFINET IO, EtherNet/IP, DeviceNet et TCP/IP selon l’architecture retenue. Il dispose d’une interface RS485 ainsi que d’un raccordement PC pour la configuration et la mise en service. Cette ouverture de communication en fait un choix pertinent pour les installations où le variateur doit dialoguer avec un automate, un système de supervision ou une commande machine avancée.

Interfaces de commande complètes pour une mise en oeuvre flexible

Ce modèle dispose d’un élément de commande intégré et d’un jeu d’entrées/sorties complet pour s’adapter à de nombreux schémas de pilotage. Il embarque 6 entrées numériques, 3 entrées analogiques, 1 sortie analogique et 1 sortie numérique, ce qui facilite l’exploitation des consignes, retours d’état, capteurs et automatismes périphériques. Cette richesse d’interface permet de concevoir une commande moteur cohérente sans multiplier les équipements additionnels dans l’armoire.

Format compact IP20 pour armoire électrique industrielle

Avec des dimensions de 232 mm de hauteur, 150 mm de largeur et 178 mm de profondeur, ce variateur compact s’intègre facilement dans les coffrets et armoires de commande. Son indice de protection IP20 le destine à une installation en environnement protégé, typiquement en intérieur d’armoire. Il convient à un usage dans les domaines industriels et ne vise pas les zones d’habitation ou d’activités assimilées. Cette configuration permet de l’intégrer proprement dans une chaîne de puissance et de commande structurée.

Gestion de freinage et fonctionnement dynamique

Le variateur intègre un hacheur de freinage, un atout important pour les applications comportant des phases de décélération rapides ou des charges à forte inertie. Il prend également en charge un fonctionnement possible en 4 quadrants, utile lorsque l’application impose des phases motrices et génératrices. Pour les machines de manutention, de levage, d’actionnement mécanique ou de process dynamiques, cette architecture aide à mieux maîtriser les transitions de vitesse et les régimes de fonctionnement.

Une solution cohérente pour variation et commande moteur en environnement machine

Ce variateur de vitesse 7,5 kW de la gamme Altivar Machine ATV320 se positionne comme une solution technique adaptée à la variation de fréquence sur équipements industriels compacts, communicants et fortement automatisés. Son alimentation triphasée 380 à 500 V, sa sortie triphasée, sa compatibilité avec moteurs synchrones et asynchrones, sa commande évoluée et ses possibilités de communication en font un équipement particulièrement pertinent pour les intégrateurs, tableautiers et mainteneurs recherchant un variateur de fréquence performant pour la commande moteur en armoire.
