Boîte pendante 2 vitesses avec arrêt XACA29141

Commander un levage à vitesse lente ou rapide

La boîte pendante XACA29141 sert à la télécommande d’un moteur de levage à deux vitesses. Deux poussoirs pilotent la montée et la descente, avec les fonctions lente et rapide. Le circuit de puissance du moteur reste distinct du circuit de commande auquel les contacts de la boîte se raccordent.

Rassembler les commandes dans une enveloppe jaune

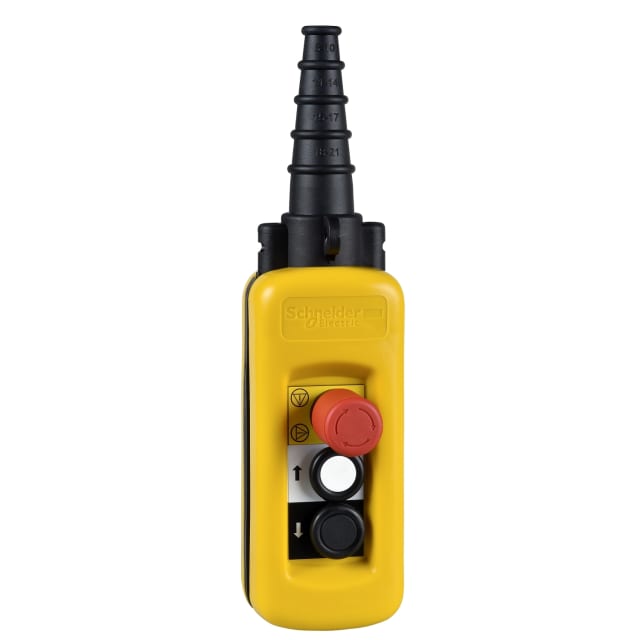

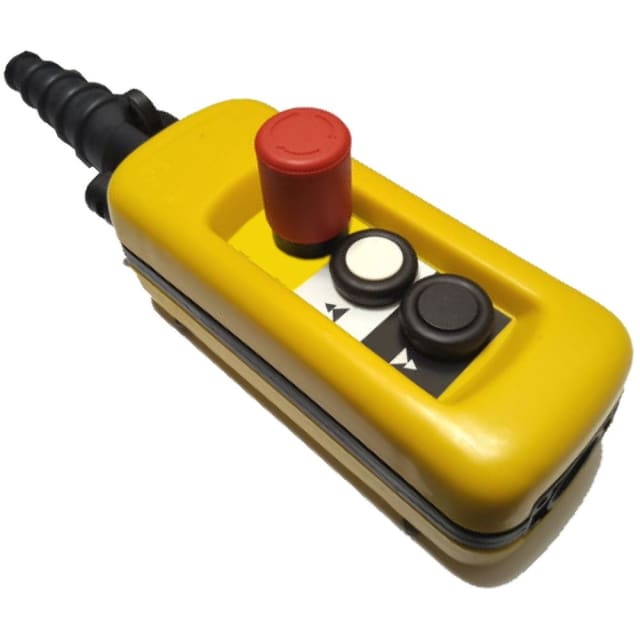

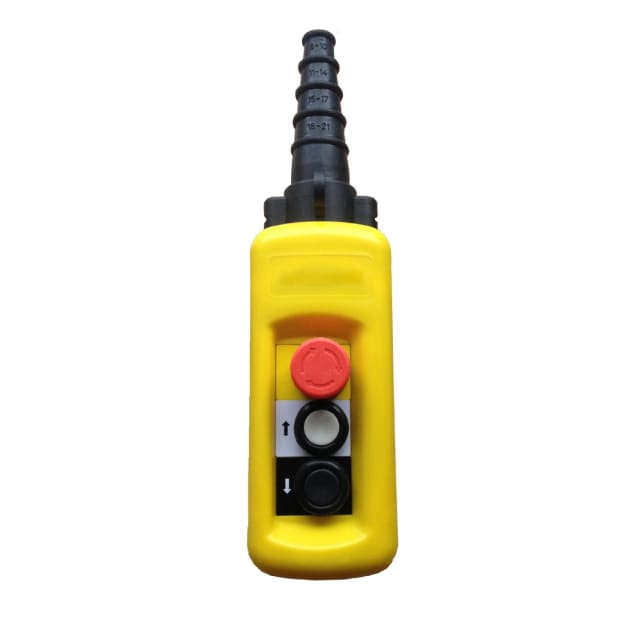

Deux boutons-poussoirs et un bouton d’arrêt d’urgence prennent place dans un coffret jaune en polypropylène. L’ensemble est décrit complet et prêt à utiliser par le fabricant. La double isolation et le format pendant correspondent à la prise en main d’une commande déportée dans une installation de levage.

Interverrouiller les deux directions de mouvement

Un interverrouillage mécanique accompagne les commandes opposées. Il intervient dans l’organisation des poussoirs montée et descente, avec leurs contacts étagés. L’arrêt d’urgence possède son propre jeu de contacts et doit être intégré au circuit de sécurité prévu pour l’installation, selon le schéma de commande retenu.

Raccorder les conducteurs aux bornes à vis

Les raccordements utilisent des bornes à vis-étrier adaptées aux sections indiquées par Schneider Electric. L’entrée de câble comporte un manchon en caoutchouc à gradins pour des diamètres de 8 à 26 mm. La préparation du câble et le maintien de l’enveloppe suivent les instructions de la boîte pendante.

Utiliser une commande IP65 et IK08

L’enveloppe présente les indices IP65 et IK08, avec une température de fonctionnement de −25 à +70 °C. Le gabarit de 80 × 314 × 107 mm permet de préparer son implantation déportée. Ces données concernent la boîte complète, fermée et raccordée dans les conditions définies par le fabricant.
