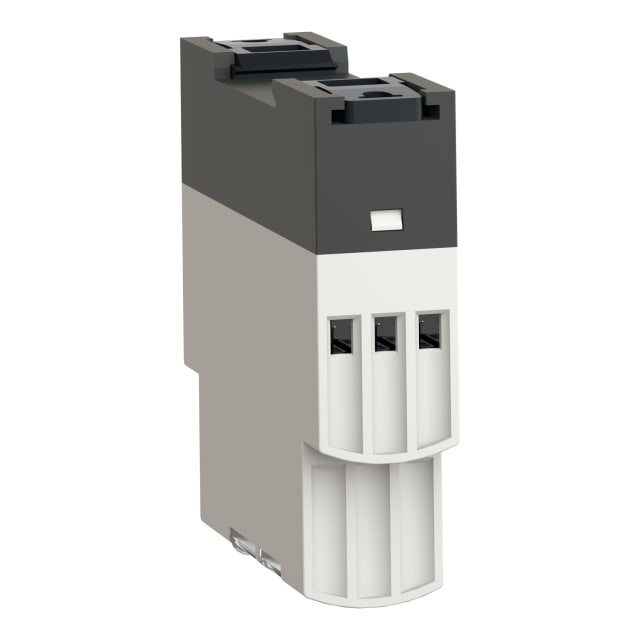

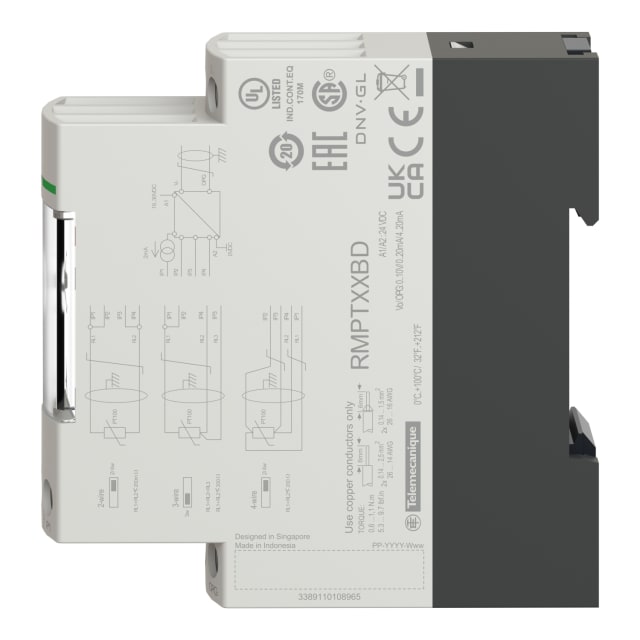

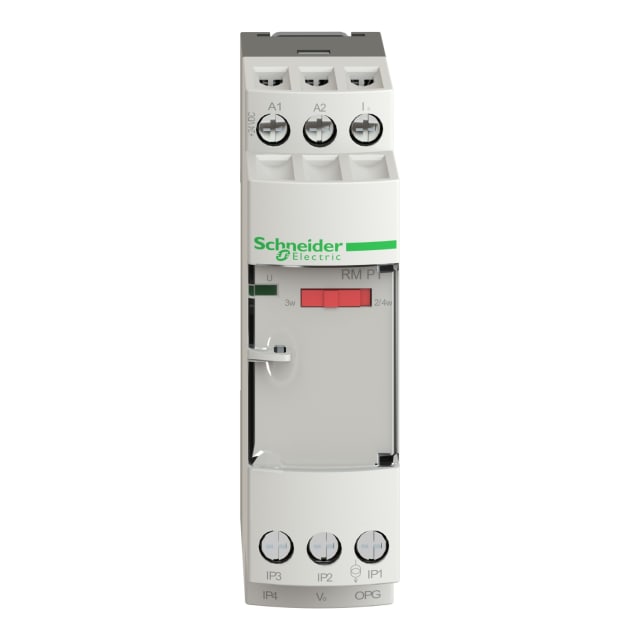

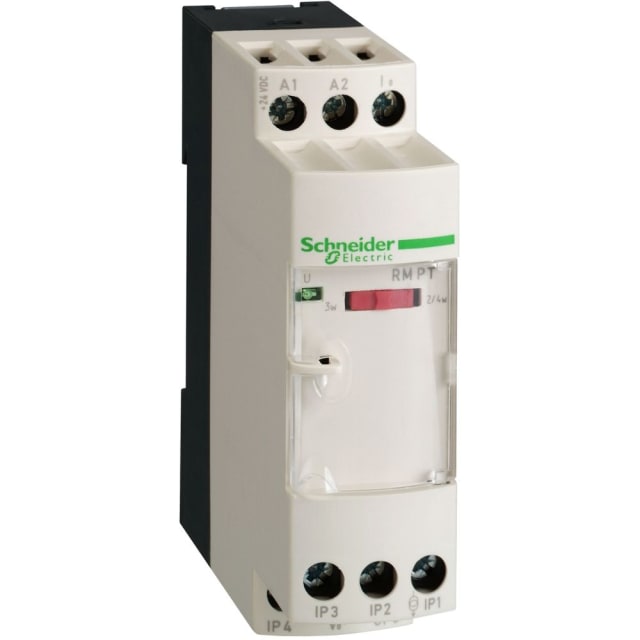

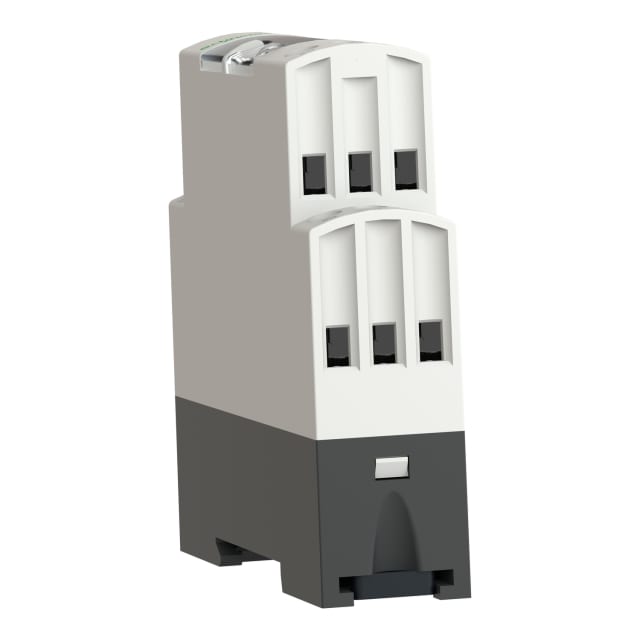

Schneider Automation – émetteur de température – 0-100 °C/32-212 °F – pour sondes Universal Pt100 – RMPT30BD
Marque :
Schneider Automation
Série :
Harmony Analog
EAN : 3389110108965
SKU : 3568515
Réf. fabricant : RMPT30BD
Cet émetteur de température fait partie de la gamme d’interfaces analogiques Harmony. Il est conçu pour convertir le signal de la sonde Pt100 en signal électrique standard qui est compatible avec les plates-formes d’automatisation, les contrôleurs. Sa tension d’alimentation est de 24 V CC, non isolée. Elle permet également d’augmenter la distance de connexion entre un capteur et le dispositif d’acquisition de mesure. Les câbles utilisés pour connecter les convertisseurs aux équipements de traitement (PLC) sont des câbles standard, plus économiques que les câbles d’extension ou de compensation adaptés aux signaux de bas niveau pour les sondes ou les thermocouples Pt100. Conforme aux normes IEC, certifiées UL et CSA, ce convertisseur convient à une utilisation universelle.
112.52€
Rupture de stock
Rupture de stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 112.52€ | 0% |
| 3-5 | 110.27€ | 2% |
| 6-10 | 109.14€ | 3% |
| 11+ | 108.02€ | 4% |
Description
Caractéristiques techniques
| Tension de coupure | 24 V |
|---|---|
| Courant de coupure | 0.004 A |
| Nombre de canaux | 1 |
| Classe de protection (IP) | IP20 |
| Tension d'alimentation de dimensionnement sous courant continu | 24 V |
| Tension d'alimentation de dimensionnement sous courant alternatif | 0 V |
| Nombre des domaines d'entrée 0 v... 10 v | 1 |
| Nombre des domaines d'entrée 4 ma ... 20 ma | 1 |
| Fréquence de commutation | 0 Hz |
| Alimentation | actif |
| Fréquence de service de dimensionnement | 0 Hz |
| Nombre des domaines d'entrée -60 mv... +60 mv | 0 |
| Nombre des domaines d'entrée -100 mv... +100 mv | 0 |
| Nombre des domaines d'entrée -300 mv... +300 mv | 0 |
| Nombre des domaines d'entrée -500 mv... +500 mv | 0 |
| Nombre des domaines d'entrée 0 mv... 100 mv | 0 |
| Nombre des domaines d'entrée -1 v... +1 v | 0 |
| Nombre des domaines d'entrée -2 v... +2 v | 0 |
| Nombre des domaines d'entrée -2,5 v... +2,5 v | 0 |
| Nombre des domaines d'entrée -5 v... +5 v | 0 |
| Nombre des domaines d'entrée -10 v... +10 v | 0 |
| Nombre des domaines d'entrée -20 v... +20 v | 0 |
| Nombre des domaines d'entrée 0 mv... 60 mv | 0 |
| Nombre des domaines d'entrée 0 mv... 200 mv | 0 |
| Nombre des domaines d'entrée 0 ma... 20 ma | 1 |
| Nombre des domaines d'entrée 0 mv... 300 mv | 0 |
| Nombre des domaines d'entrée 0 mv... 500 mv | 0 |
| Nombre des domaines d'entrée 0 ma ... 10 ma | 0 |
| Nombre des domaines d'entrée 0 v... 1 v | 0 |
| Nombre des domaines d'entrée 0 v... 2 v | 0 |
| Nombre des domaines d'entrée 0 v... 2,5 v | 0 |
| Nombre des domaines d'entrée 0 v... 5 v | 0 |
| Nombre des domaines d'entrée 0 v... 20 v | 0 |
| Nombre des domaines d'entrée 0 v... 24 v | 0 |
| Nombre des domaines d'entrée 0 v... 30 v | 0 |
| Nombre des domaines d'entrée 1 v... 5 v | 0 |
| Nombre des domaines d'entrée 2 v... 10 v | 0 |
| Nombre des domaines d'entrée +5 v... -5 v | 0 |
| Nombre des domaines d'entrée +10 v... -10 v | 0 |
| Nombre des domaines d'entrée 5 v... 0 v | 0 |
| Nombre des domaines de sortie 1 v... 5 v | 0 |
| Nombre des domaines d'entrée 5 v ... 1 v | 0 |
| Nombre des domaines d'entrée 10 v... 0 v | 0 |
| Nombre des domaines d'entrée 10 v... 2 v | 0 |
| Nombre des domaines d'entrée 0 ma... 5 ma | 0 |
| Nombre des domaines d'entrée -5 ma... +5 ma | 0 |
| Nombre des domaines d'entrée -10 ma... +10 ma | 0 |
| Nombre des domaines d'entrée -20 ma ... +20 ma | 0 |
| Nombre des domaines d'entrée 20 ma... 0 ma | 0 |
| Nombre des domaines d'entrée 20 ma... 4 ma | 0 |
| Nombre des domaines de sortie -60 mv... +60 mv | 0 |
| Nombre des domaines de sortie -100 mv... +100 mv | 0 |
| Séparation galvanique entre l'entrée et la sortie | non |
| Séparation galvanique de sortie à sortie | non |
| Nombre des domaines de sortie -300 mv... +300 mv | 0 |
| Nombre des domaines de sortie -500 mv... +500 mv | 0 |
| Nombre des domaines de sortie -1 v... +1 v | 0 |
| Nombre des domaines de sortie -2 v... +2 v | 0 |
| Nombre des domaines de sortie -2,5 v... +2,5 v | 0 |
| Nombre des domaines de sortie -5 v... +5 v | 0 |
| Nombre des domaines de sortie -10 v... +10 v | 0 |
| Exécution du raccordement électrique | raccordement à vis |
| Nombre des domaines de sortie -20 v... +20 v | 0 |
| Nombre des domaines de sortie 0 mv... 60 mv | 0 |
| Nombre des domaines de sortie 0 mv ... 100 mv | 0 |
| Nombre des domaines de sortie 0 mv ... 200 mv | 0 |
| Nombre des domaines de sortie 0 mv... 300 mv | 0 |
| Nombre des domaines de sortie 0 mv... 500 mv | 0 |
| Nombre des domaines de sortie 0 v ... 1 v | 0 |
| Nombre des domaines de sortie 0 v ... 2 v | 0 |
| Nombre des domaines de sortie 0 v ... 2,5 v | 0 |
| Nombre des domaines de sortie 0 v... 5 v | 0 |
| Nombre des domaines de sortie 0 v ... 10 v | 1 |
| Nombre des domaines de sortie 0 v ... 20 v | 0 |
| Nombre des domaines de sortie 0 v... 24 v | 0 |
| Nombre des domaines de sortie 0 v ... 30 v | 0 |
| Nombre des domaines de sortie 2 v... 10 v | 0 |
| Nombre des domaines de sortie +5 v ... -5 v | 0 |
| Nombre des domaines de sortie +10 v ... -10 v | 0 |
| Nombre des domaines de sortie 5 v... 0 v | 0 |
| Nombre des domaines de sortie 5 v ... 1 v | 0 |
| Nombre des domaines de sortie 10 v... 0 v | 0 |
| Nombre des domaines de sortie 10 v... 2 v | 0 |
| Nombre des domaines de sortie 0 ma... 5 ma | 0 |
| Nombre des domaines de sortie 0 ma ... 10 ma | 0 |
| Nombre des domaines de sortie 0 ma ... 20 ma | 1 |
| Nombre des domaines de sortie 4 ma... 20 ma | 1 |
| Nombre des domaines de sortie -5 ma... +5 ma | 0 |
| Nombre des domaines de sortie -10 ma... +10 ma | 0 |
| Nombre des domaines de sortie -20 ma... +20 ma | 0 |
| Nombre des domaines de sortie 20 ma... 0 ma | 0 |
| Nombre des domaines de sortie 20 ma... 4 ma | 0 |
| Capacité de coupure | 1.4 VA |
| Sortie de l'annonce de dérangement | non |
| À sécurité intrinsèque selon EN 60947-5-6 NAMUR | oui |
| Séparation galvanique entres les entrées | non |
| Séparation galvanique entre la tension d'alimentation et tous les autres circuits de courant | non |
| SIL conformément à IEC 61508 | sans |
| Hauteur | 78 mm |
| Largeur | 25 mm |
| Profondeur | 80 mm |
| Absorbtion de puissance | 1.44 W |
| Résistance ohmique apparente | 0.2 Ohm |
| Influence de la résistance ohmique apparente | 0 % |
| Type d'appareil | autre |
| Température de service | 0...60 °C |
| Glissement de fréquence de température | 0 %/K |
| Type de montage | Fixation immédiate de la barre de charge |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
