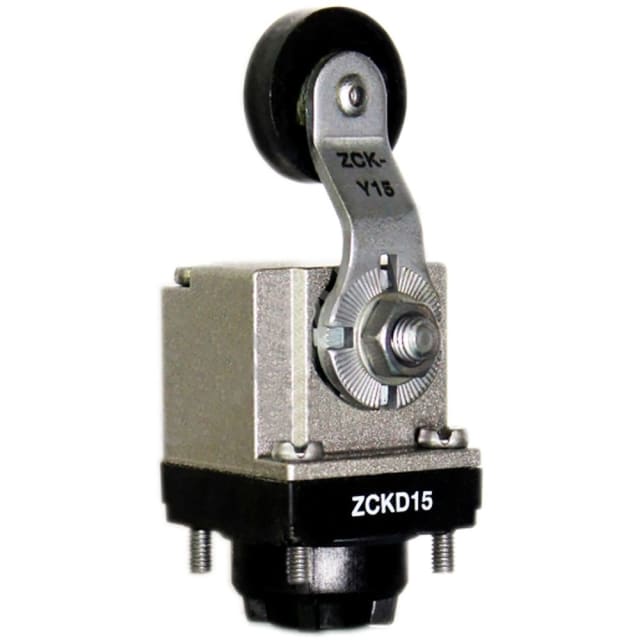

Tête interrupteur de position levier à galet ZCKD15

Levier à galet thermoplastique pour suivre une came latérale

La tête ZCKD15 emploie un levier à galet thermoplastique rappelé par ressort. Une came ou une pièce mobile vient entraîner le galet latéralement, ce qui transforme le déplacement en rotation de la tête. Cette géométrie convient aux passages répétés où un poussoir axial ne serait pas correctement aligné.

Approche latérale dans deux directions pour simplifier l’implantation

Telemecanique Sensors autorise une approche latérale selon deux directions. Le sens d’arrivée de la came peut ainsi être adapté à la mécanique de la machine, sous réserve du réglage prévu par la tête. L’actionnement s’effectue par une came de 30°, valeur à prendre en compte dans la course disponible.

Compatibilité avec les corps XCKM et XCKL de la gamme XC Standard

ZCKD15 est une tête d’interrupteur de position, pas un détecteur complet. Elle est compatible avec les corps XCKM et XCKL indiqués par le fabricant. Le bloc de contacts, l’entrée de câble et les caractéristiques électriques dépendent du corps associé ; ils ne doivent pas être attribués automatiquement à cette tête seule.

Tête métallique avec ouverture positive pour une transmission directe

La structure de la tête est métallique tandis que le levier et son galet sont en thermoplastique. La documentation mentionne une ouverture positive. Lorsque l’ensemble est correctement assemblé, le mouvement mécanique est transmis au bloc de contacts selon la course prévue, ce qui facilite une détection répétable sur une machine.

Position du galet à régler sans choc ni dépassement de course

Le galet doit rencontrer la came progressivement, avec un alignement qui évite les impacts frontaux et les efforts hors axe. La course mécanique et le retour du levier doivent être testés avant exploitation. La référence du corps associé doit également être contrôlée pour confirmer l’assemblage et l’indice de protection final.
