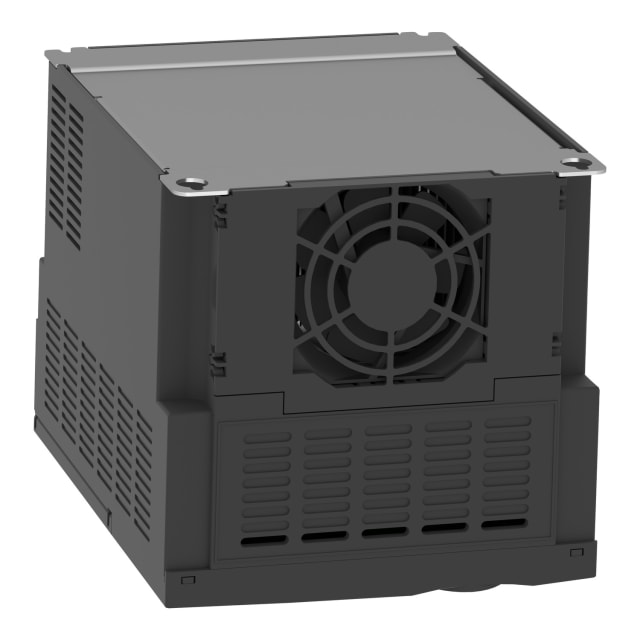

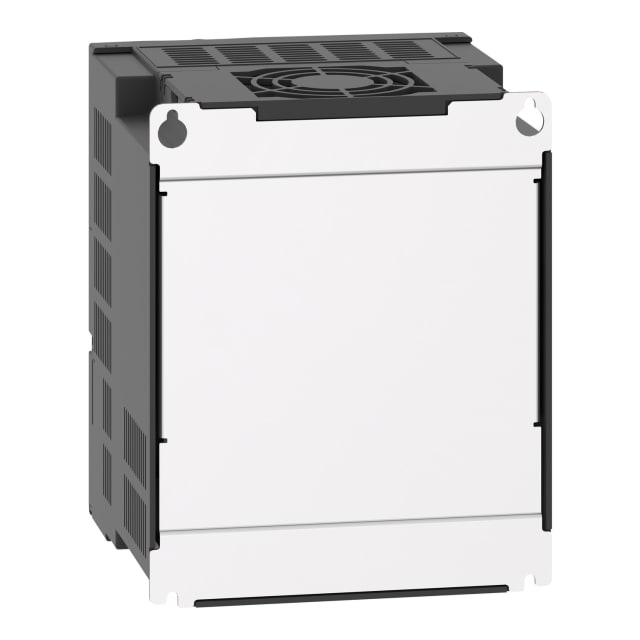

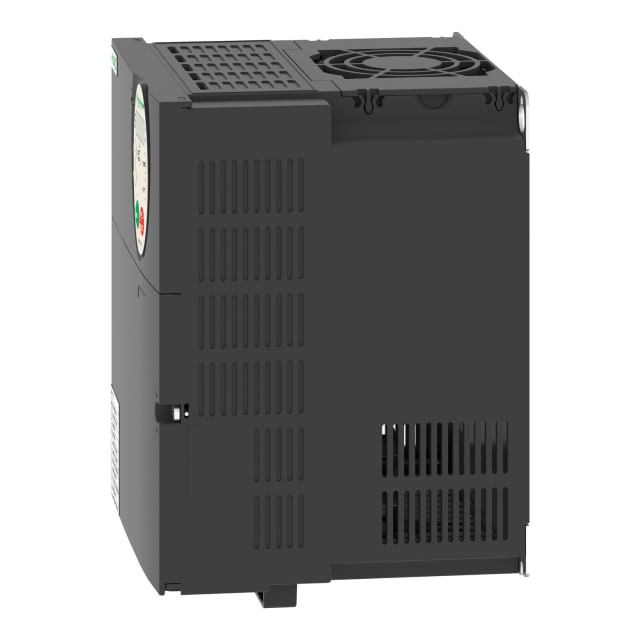

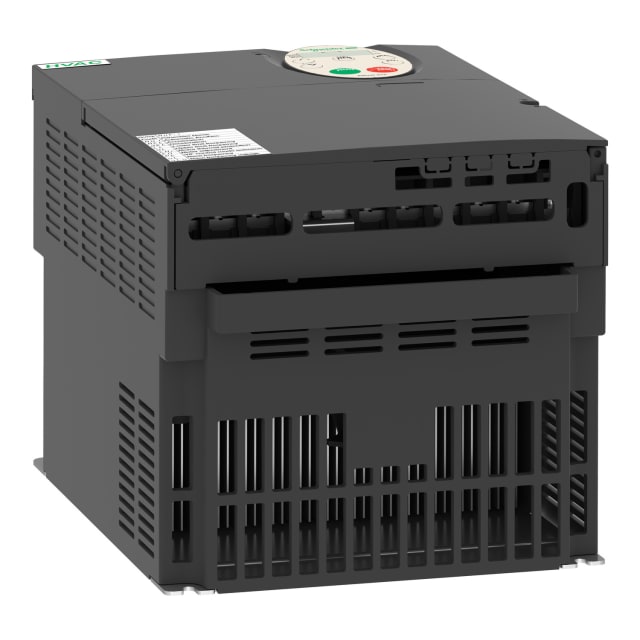

Variateur de fréquence 11 kW triphasé 380-480 V ATV212HD11N4
Variateur de fréquence Altivar 212 ATV212HD11N4, 11 kW, triphasé 380–480 V. Compact et fiable, il assure la variation et la commande de moteurs avec communication Modbus et raccordement PC pour une intégration industrielle efficace.
1,145.37€ HTVA
3 en stock
3 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 1,145.37€ | 0% |
| 3-5 | 1,122.46€ | 2% |
| 6-10 | 1,111.01€ | 3% |
| 11+ | 1,099.56€ | 4% |
Variation dédiée aux pompes et ventilateurs jusqu’à 11 kW
Le Schneider Electric Altivar 212 ATV212HD11N4 commande un moteur asynchrone triphasé de 11 kW dans les applications de ventilation, pompage et traitement d’air. Il adapte la vitesse à la demande afin de réduire les démarrages directs et la consommation à charge partielle. Le moteur et la charge doivent être compatibles avec le profil de commande retenu.
Alimentation triphasée 380 à 480 V et sortie de 22,5 A
Le variateur fonctionne sur un réseau triphasé de 380 à 480 V, 50 ou 60 Hz, et fournit un courant nominal de 22,5 A. La fréquence de sortie peut atteindre 200 Hz, sous réserve des limites du moteur. Le dimensionnement doit intégrer courant réel, surcharge, température, altitude, longueur de câble et fréquence de découpage.
Filtre CEM intégré pour faciliter l’intégration électrique
Cette version N4 intègre un filtre de compatibilité électromagnétique adapté à son réseau lorsqu’elle est installée conformément aux prescriptions Schneider Electric. La mise à la terre, le blindage du câble moteur et la séparation des circuits de commande restent essentiels. Une mauvaise implantation peut perturber les communications ou équipements sensibles malgré la présence du filtre.
Modbus et interface RS485 pour la gestion technique
Le port série RS485 prend en charge Modbus et le variateur propose aussi des possibilités de communication bâtiment selon la configuration, notamment LonWorks intégré à cette famille. Deux entrées analogiques, trois entrées logiques et une sortie analogique permettent les commandes locales. Les adresses, vitesses et fonctions sont paramétrées selon le système de supervision.
Boîtier IP21 compact avec terminal de commande intégré
L’ATV212HD11N4 mesure environ 232 × 180 × 170 mm et intègre une interface de réglage en façade. Son enveloppe IP21 convient à un local technique propre ou à une armoire appropriée, pas à une exposition directe à l’eau ou aux poussières. Les espacements de ventilation et la dissipation thermique doivent être respectés pour éviter les déclassements.
Documentation PDF
Caractéristiques techniques
| Puissance maximale délivrée au carré charge sous tension de sortie de dimensionnement | 11 kW |
|---|---|
| Nombre de phases d'entrée | 3 |
| Tension secteur | 380...480 V |
| Courant de sortie nominal I2N | 22.5 A |
| Classe de protection (IP) | IP21 |
| Fréquence maximum de sortie | 200 Hz |
| Puissance maximale délivrée en charge linéaire sous tension de sortie de dimensionnement | 11 kW |
| Avec élément de commande | oui |
| Fréquence secteur | 50/60 Hz |
| Soutient protocole PROFIBUS | non |
| Nombre d'entrées numériques | 3 |
| Utilisation autorisée dans les zones d'habitation et d'activités | oui |
| Nombre des phases de sortie | 3 |
| Soutient protocole MODBUS | oui |
| Tension de sortie max. | 480 V |
| Nombre de sorties analogues | 1 |
| Nombre d'entrées analogues | 2 |
| Nombre de sorties numériquess | 0 |
| Soutient protocole TCP/IP | non |
| Supporte le protocole pour PROFINET IO | non |
| Soutient protocole CAN | non |
| Tolérance de fréquence de réseau symétrique relative | 5 % |
| Tolérance de tension de réseau symétrique relative | 10 % |
| Supporte le protocole pour EtherNet/IP | non |
| Utilisation autorisée dans les domaines industriels | oui |
| Soutient protocole INTERBUS | non |
| Soutient protocole ASI | non |
| Supporte protocole pour KNX | non |
| Supporte le protocole pour PROFIsafe | non |
| Soutient protocole Data-Highway | non |
| Soutient protocole DeviceNet | non |
| Soutient protocole SUCONET | non |
| Protocole LON | oui |
| Hauteur | 232 mm |
| Profondeur | 170 mm |
| Supporte le protocole pour PROFINET CBA | non |
| Soutient protocole SERCOS | non |
| Largeur | 180 mm |
| Fonctionnement possible avec 4 quadrants | non |
| Soutient le protocole de foundation fieldbus | non |
| Avec raccordement pc | oui |
| Supporte un protocole pour AS-Interface Safety at Work | non |
| Soutient le protocole de sécurité DeviceNet Safety | non |
| Protocole INTERBUS-Safety | non |
| Supporte le protocole pour SafetyBUS p | non |
| Protocole pris en charge pour BACnet | non |
| Soutient protocole d'autres systèmes de bus | oui |
| Nombre d'interfaces ethernet industriel | 0 |
| Nombre des interfaces HW PROFINET | 0 |
| Nombre d'interfaces sériel RS 232 | 0 |
| Nombre d'interfaces sériel RS 422 | 0 |
| Nombre d'interfaces sériel RS 485 | 1 |
| Nombre d'interfaces sériel TTY | 0 |
| Nombre d'interfaces USB | 0 |
| Nombre d'interfaces parallèle | 0 |
| Nombre d'interfaces autres | 0 |
| Interface optique | non |
| Hacheur de freinage | non |
| Type de mutateur | Changeur de fréquence en U |
| Poids avec emballage | 6,117 kg |
Produits de la même série que le produit consulté
Comment installer correctement le variateur Altivar 212 ATV212HD11N4 dans une armoire ?
Prévoyez un montage dans un coffret adapté à son indice IP21, avec un espace suffisant pour la ventilation et un accès facile au câblage. L’installation et le raccordement doivent suivre la notice Schneider Electric, notamment pour le respect des distances, de la mise à la terre et du serrage des bornes.
Ce variateur est-il adapté aux applications de pompage et de ventilation ?
Oui. La série Altivar 212 est conçue pour les applications CVC, notamment les pompes, ventilateurs et certains compresseurs. C’est le bon type de variateur quand on cherche une régulation de vitesse pour ce genre d’usage.
Le ATV212HD11N4 peut-il être piloté à distance par automate ou supervision ?
Oui, il intègre Modbus et une interface série RS 485, ce qui permet un pilotage et une surveillance à distance selon l’architecture d’installation. Il dispose aussi d’une prise en charge d’autres systèmes de bus, mais sans Ethernet industriel intégré.
Peut-on utiliser ce variateur en réseau de communication de bâtiment ?
Oui. La gamme Altivar 212 est prévue pour les environnements de bâtiment et prend en charge des protocoles adaptés à ce type d’installation, dont LON selon la configuration. En revanche, il ne dispose pas d’EtherNet/IP, de PROFINET ni d’USB intégrés.
Faut-il prévoir un freinage externe pour arrêter rapidement le moteur ?
Oui, si l’application exige des décélérations rapides ou un fort freinage, il faut vérifier la compatibilité avec un système externe, car ce modèle n’intègre pas de hacheur de freinage. Le dimensionnement dépend ensuite du moteur, de l’inertie et du profil de marche.
Ce variateur convient-il à une installation en milieu industriel classique ?
Oui, il est indiqué pour une utilisation en domaine industriel et peut aussi être utilisé dans des zones d’habitation et d’activités, à condition de respecter les règles de pose, de câblage et de compatibilité CEM de l’installation.
