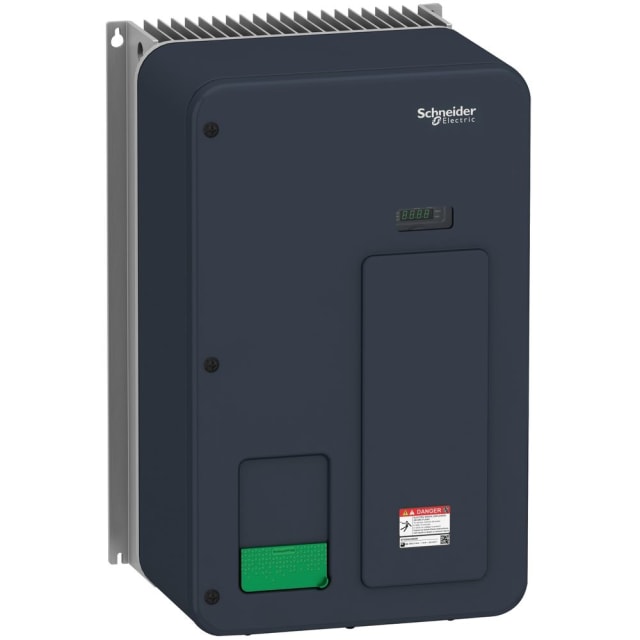

Variateur de fréquence 5,5 kW triphasé IP66 ATV320U55N4W

Variateur de fréquence 5,5 kW triphasé pour pilotage moteur en environnement exigeant

Le variateur de fréquence 5,5 kW triphasé IP66 ATV320U55N4W est conçu pour la variation de vitesse de moteurs synchrones et asynchrones triphasés dans les applications machine où la maîtrise du mouvement, la compacité fonctionnelle et la résistance à l’environnement comptent réellement. Alimenté en 380 à 500 V triphasé, il délivre une puissance nominale de 5,5 kW avec un courant de sortie nominal de 14,3 A. Ce modèle de la gamme Altivar Machine ATV320 répond particulièrement bien aux besoins des convoyeurs, machines d’emballage, portiques, équipements de transformation du bois, du métal, de ventilation ou encore d’agroalimentaire.

Protection IP66 idéale pour zones exposées à la poussière, aux projections et aux nettoyages

Son indice de protection IP66, complété par une classification NEMA 4X, le destine aux environnements industriels où les coffrets et entraînements sont soumis à l’humidité, aux poussières, aux projections et aux opérations de nettoyage. Cette configuration haute protection permet d’envisager une intégration au plus près de la machine lorsque les contraintes d’ambiance rendent un variateur standard de tableau moins adapté. C’est un vrai avantage pour simplifier l’implantation, limiter certaines longueurs de câblage moteur et conserver une solution de commande robuste pour les installations exposées.

Commande moteur précise avec large plage de fréquence de sortie

Ce variateur ATV320 triphasé offre une fréquence de sortie pouvant atteindre 599 Hz, ce qui ouvre la voie à des réglages fins de vitesse selon le moteur et l’application. Il convient aux besoins de variation sur charges linéaires comme sur charges à couple variable, tout en permettant une adaptation précise des rampes, consignes et séquences de fonctionnement. Sa capacité de fonctionnement en 4 quadrants apporte une souplesse supplémentaire sur les machines nécessitant des phases motrices et génératrices, notamment lors des décélérations pilotées ou sur certains cycles dynamiques.

Connectivité bus et automatismes pour intégration dans une architecture machine

Ce variateur de fréquence industriel est pensé pour s’intégrer dans des architectures automatisées grâce à une connectivité étendue. Il prend en charge en standard des protocoles de communication majeurs comme Modbus, CANopen, PROFIBUS, PROFINET IO, EtherNet/IP, TCP/IP et DeviceNet, avec notamment une interface RS485 disponible. Cette richesse de communication facilite l’échange avec automates, systèmes de supervision et équipements de commande, tout en laissant une grande latitude de configuration pour les constructeurs de machines et intégrateurs cherchant une solution cohérente avec leur environnement de pilotage.

Entrées et sorties nombreuses pour une commande locale ou centralisée

L’ATV320U55N4W dispose d’un ensemble d’E/S complet pour répondre aux besoins de commande, de retour d’état et d’adaptation process. Il embarque 7 entrées numériques, 3 sorties numériques, 3 entrées analogiques et 1 sortie analogique. Cette configuration permet de raccorder facilement des ordres marche/arrêt, sélections de vitesses, capteurs, consignes externes, reports défauts ou informations d’exploitation sans multiplier les modules complémentaires. La présence d’un élément de commande et la possibilité de raccordement PC simplifient également la mise en service, le paramétrage et l’ajustement des réglages en maintenance.

Freinage intégré et exploitation adaptée aux machines de manutention et de process

Le hacheur de freinage intégré constitue un point fort pour les applications qui exigent une décélération mieux maîtrisée ou une gestion plus efficace de l’énergie de freinage via résistance adaptée. Sur des convoyeurs, systèmes de manutention, axes mécaniques ou machines de transformation, cette fonction contribue à obtenir un comportement plus propre lors des ralentissements et des arrêts. L’utilisateur bénéficie ainsi d’une solution plus pertinente pour les cycles répétés, les inerties variables ou les équipements où la tenue de cadence dépend directement de la commande du moteur.

Format technique cohérent pour intégration sur machine industrielle

Avec des dimensions de 521 mm de hauteur, 320 mm de largeur et 300 mm de profondeur, ce variateur s’inscrit dans une logique d’intégration machine à forte densité fonctionnelle. Sa conception répond à une utilisation autorisée dans les domaines industriels, avec des tolérances réseau de 50/60 Hz, une tolérance de tension symétrique relative de 10 % et une tolérance de fréquence symétrique relative de 5 %. Pour un projet de variation et commande moteur, ce modèle représente un choix pertinent lorsqu’il faut associer puissance 5,5 kW, alimentation triphasée 380 à 500 V, protection IP66 et large ouverture aux protocoles d’automatisme.
