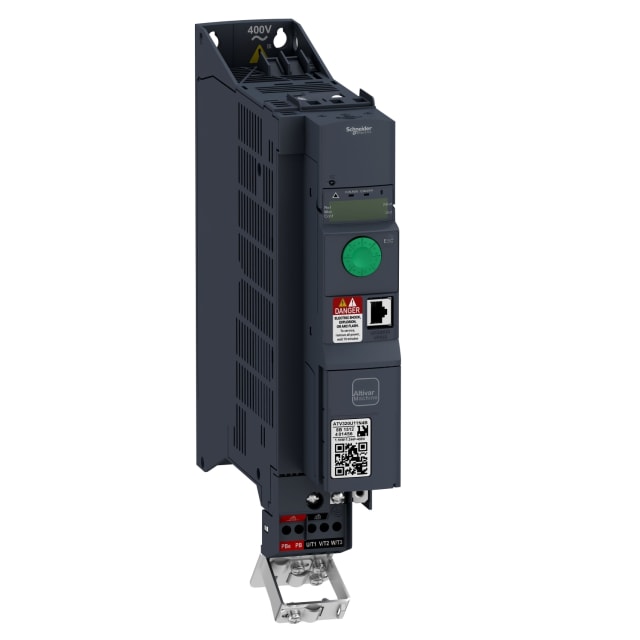

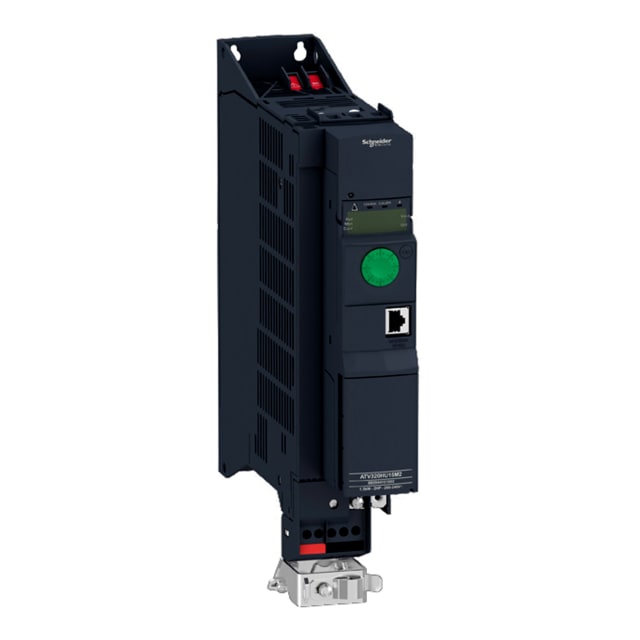

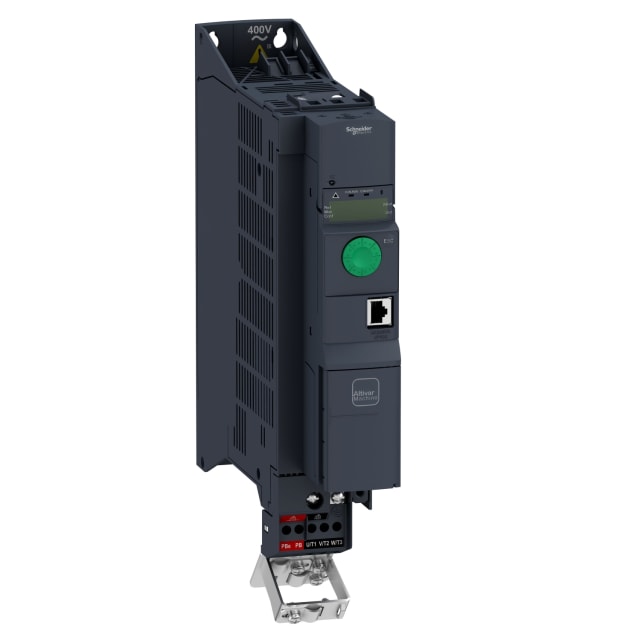

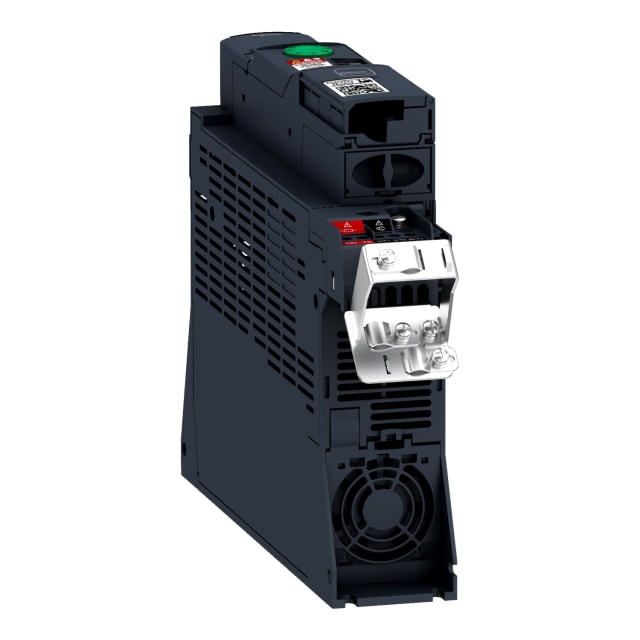

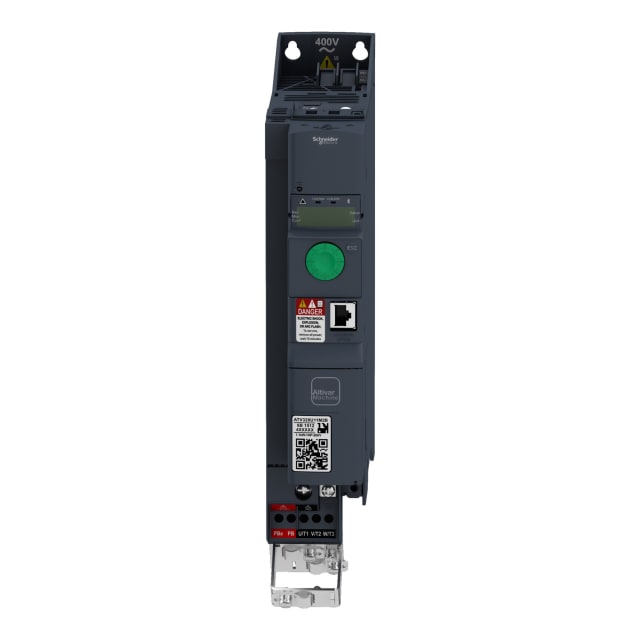

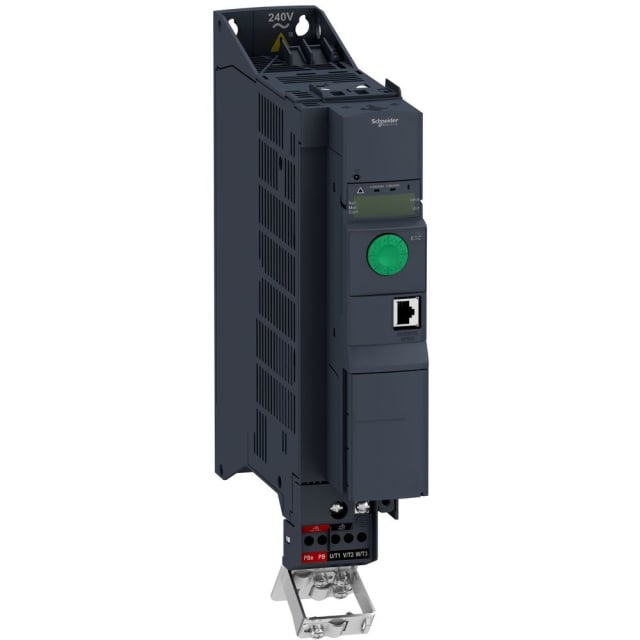

Variateur de fréquence ATV320 2,2 kW 380-500V 3 phases

Variateur de fréquence 2,2 kW pour pilotage précis de moteurs triphasés

Ce variateur de fréquence Altivar Machine ATV320 est conçu pour la variation et la commande de moteurs en environnement industriel. Alimenté en 380 à 500 V triphasé, il délivre une puissance de 2,2 kW avec un courant de sortie nominal de 5,5 A. Il permet d’ajuster finement la vitesse du moteur, d’optimiser les phases de démarrage et d’adapter le fonctionnement de la machine aux besoins réels du process. Son format Book facilite l’intégration dans les armoires où la place disponible doit être exploitée avec efficacité.

Format Book compact pour intégration en coffret industriel

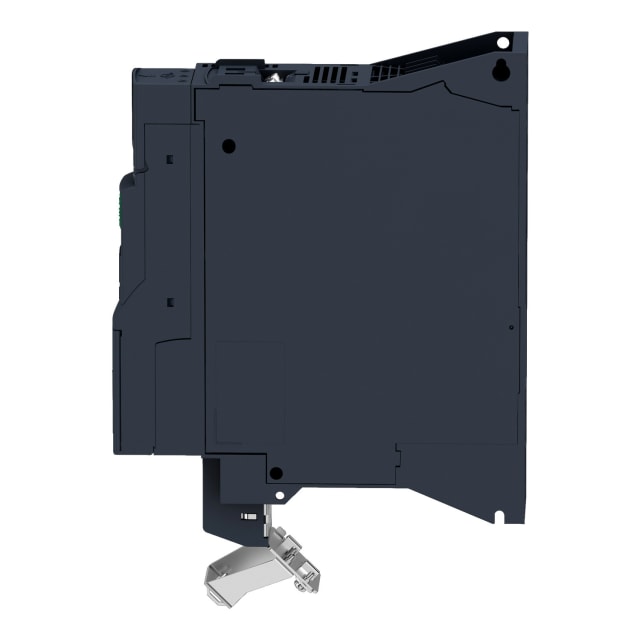

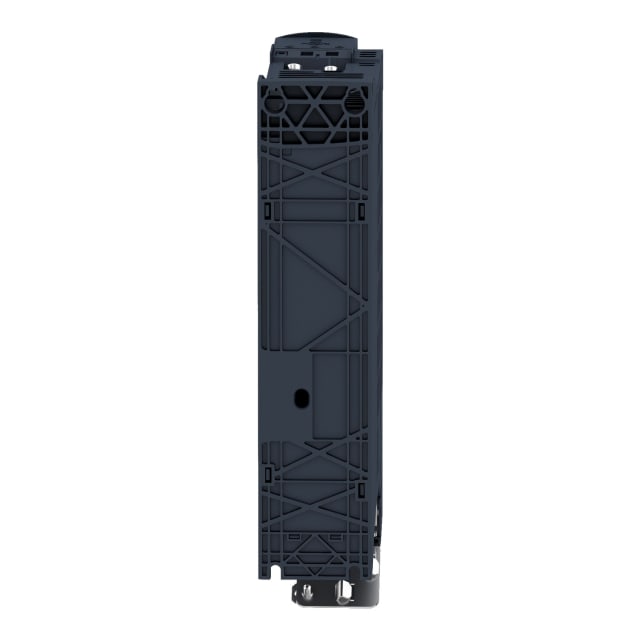

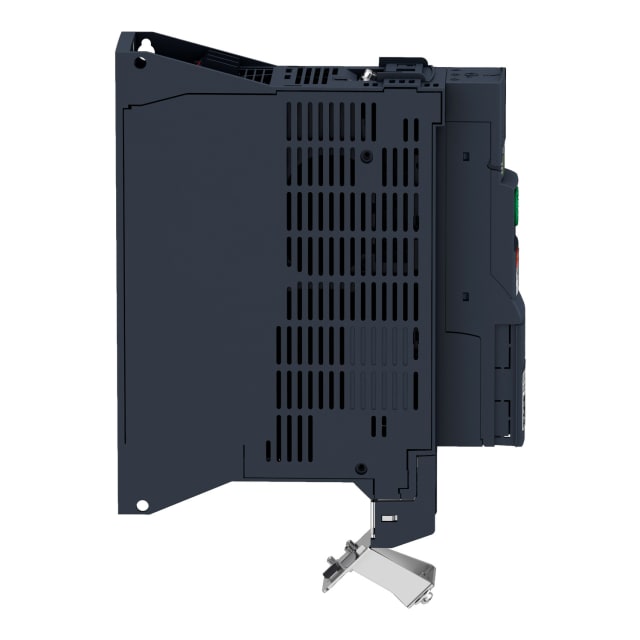

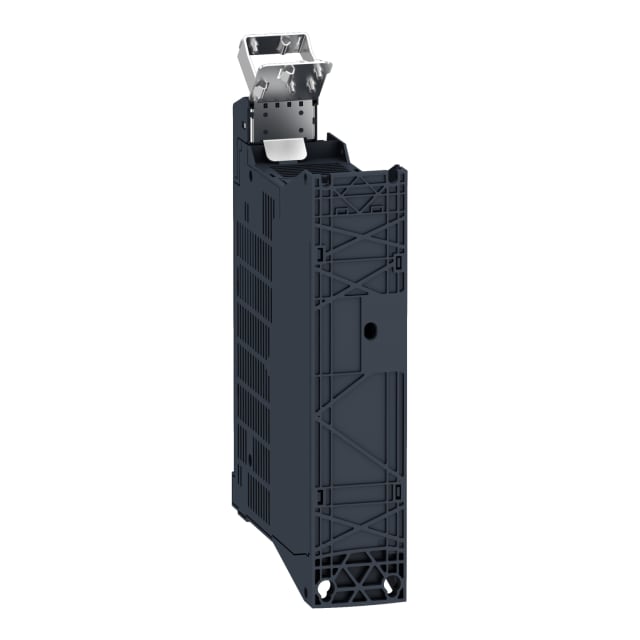

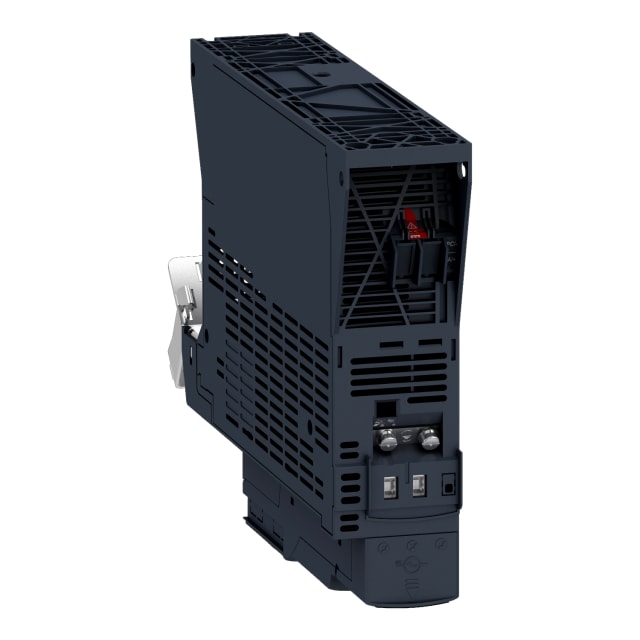

Avec une largeur de 60 mm, une hauteur de 325 mm et une profondeur de 245 mm, ce variateur ATV320 se distingue par une implantation verticale compacte, particulièrement adaptée aux ensembles automatisés et aux coffrets techniques à forte densité d’équipement. Son indice de protection IP20 le destine à une installation en armoire ou en enveloppe appropriée. Cette conception aide à rationaliser l’agencement interne tout en conservant un accès pratique aux raccordements et aux réglages.

Commande moteur étendue avec plage de fréquence jusqu’à 599 Hz

Ce variateur de vitesse prend en charge une sortie triphasée avec une fréquence maximale de 599 Hz, ce qui ouvre la voie à des applications nécessitant une large plage de variation. Il convient aussi bien aux moteurs asynchrones qu’aux moteurs synchrones dans des architectures de machine demandant souplesse, réactivité et maîtrise du mouvement. Le fonctionnement possible en 4 quadrants permet en outre une gestion avancée des phases motrices et génératrices selon les besoins de l’application.

Connectivité industrielle complète pour automatisation et supervision

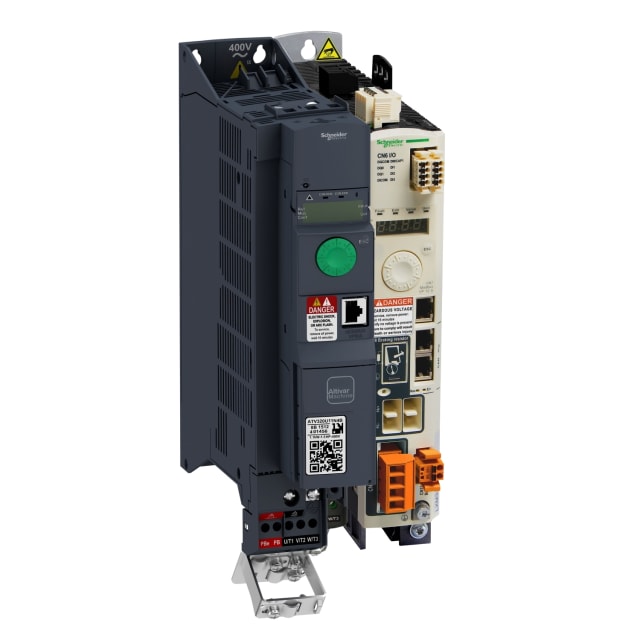

L’ATV320 s’intègre facilement dans une architecture d’automatisme grâce à ses nombreux protocoles de communication pris en charge. Il supporte notamment Modbus, PROFIBUS, PROFINET IO, EtherNet/IP, CAN et DeviceNet, avec une interface Ethernet industriel, une interface RS485 et une interface complémentaire dédiée selon configuration. Cette ouverture simplifie la communication avec automates, systèmes de commande, réseaux machine et outils de mise en service, tout en favorisant une intégration cohérente dans les installations de production modernes.

Entrées et sorties embarquées pour une commande machine polyvalente

Ce variateur de fréquence dispose de 6 entrées numériques, 3 entrées analogiques, 1 sortie analogique et 1 sortie numérique. Cette dotation permet de gérer efficacement les ordres de marche, les consignes de vitesse, les retours d’état ou les interactions avec des capteurs et organes de commande. La présence d’un élément de commande ainsi que la possibilité de raccordement PC facilitent le paramétrage, les ajustements de fonctionnement et les opérations de maintenance sur machine.

Adapté aux applications industrielles en alimentation triphasée 380 à 500 V

Prévu pour un réseau 50/60 Hz avec une tolérance de tension de 10 % et une tolérance de fréquence de 5 %, ce variateur répond aux exigences des installations industrielles alimentées en triphasé. Il est destiné à une utilisation dans les domaines industriels et non aux zones d’habitation ou d’activités assimilées. Cette orientation en fait un choix pertinent pour les équipements de production, convoyage, pompage, manutention, emballage ou machines spéciales nécessitant une variation de vitesse robuste et bien maîtrisée.

Une solution pertinente pour la variation et la commande moteur en atelier

Pour un intégrateur, un automaticien ou un mainteneur, ce variateur ATV320 de 2,2 kW constitue une solution efficace lorsqu’il faut associer compacité, richesse fonctionnelle et communication réseau. Sa tension de sortie maximale de 500 V, sa compatibilité avec de nombreux bus industriels et ses E/S embarquées en font un équipement particulièrement adapté aux machines où le contrôle moteur doit rester précis, évolutif et simple à interfacer avec l’environnement d’automatisme existant.
