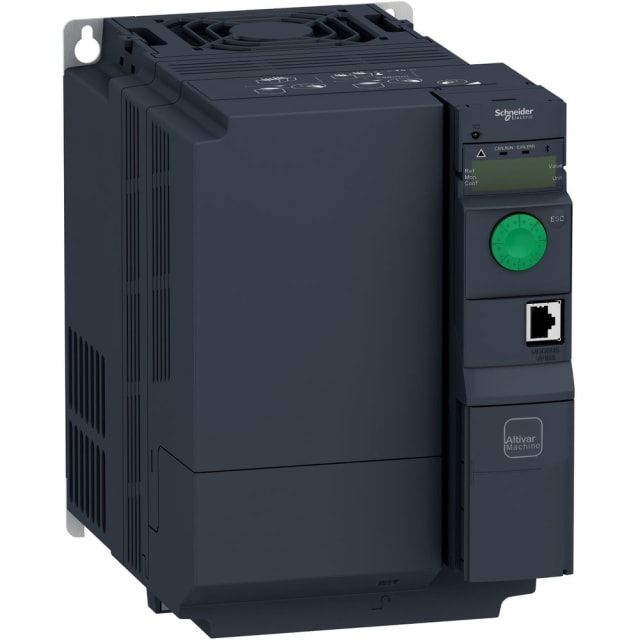

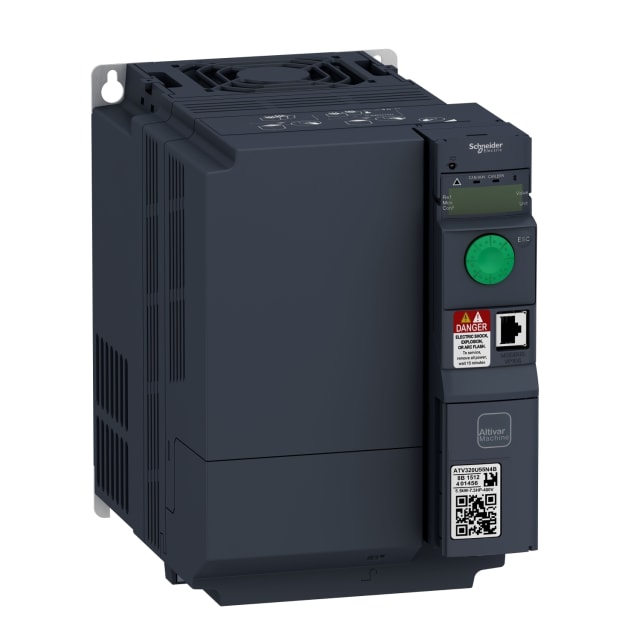

Variateur de fréquence 5,5 kW 380-500 V ATV320U55N4B

Variateur de fréquence 5,5 kW pour pilotage moteur triphasé 380 à 500 V

Ce variateur de fréquence Altivar Machine ATV320 en version 5,5 kW est conçu pour la variation et la commande de moteurs triphasés sur alimentation 380 à 500 V. Il répond aux besoins d’intégration en environnement industriel pour ajuster précisément la vitesse, le couple et le comportement dynamique du moteur selon l’application. Son courant de sortie nominal de 14,3 A permet de l’associer à des entraînements nécessitant une commande stable et maîtrisée, tout en conservant une vraie souplesse de réglage sur les cycles machine.

Format book pratique pour l’intégration en armoire

Sa conception en format book facilite l’implantation dans les armoires électriques lorsque l’espace disponible doit être optimisé. Avec des dimensions de 150 mm de largeur, 232 mm de hauteur et 232 mm de profondeur, ce variateur trouve naturellement sa place dans les ensembles de commande moteur, lignes automatisées et machines spéciales. Son indice de protection IP20 le destine à une installation en coffret ou en tableau, dans une architecture électrique correctement protégée.

Commande moteur précise avec large plage de fréquence de sortie

Ce modèle travaille en sortie triphasée et peut délivrer une fréquence maximale jusqu’à 599 Hz, ce qui ouvre la voie à des réglages fins de vitesse pour des applications exigeantes. Il convient aussi bien à la maîtrise des démarrages progressifs qu’à l’optimisation des phases d’accélération, de ralentissement ou de maintien en régime. La présence d’un fonctionnement possible en 4 quadrants constitue un avantage pour les applications où le comportement moteur doit être géré avec davantage de précision dans les différentes phases de fonctionnement.

Connectique de commande complète pour les automatismes industriels

Le variateur dispose d’une interface de commande complète pour simplifier son intégration dans une machine ou un process. Il intègre 6 entrées numériques, 3 entrées analogiques, 1 sortie analogique et 1 sortie numérique, ainsi qu’un élément de commande en face avant pour les opérations de paramétrage et de mise en service. Cette configuration permet de raccorder facilement capteurs, consignes, retours d’état et commandes externes, avec une logique adaptée aux architectures d’automatisme modernes.

Communication industrielle étendue pour une intégration réseau facilitée

Ce variateur de fréquence 5,5 kW se distingue par sa compatibilité avec de nombreux protocoles de communication utilisés en automatisme industriel. Il prend en charge notamment Modbus, PROFIBUS, PROFINET IO, CAN et EtherNet/IP, ainsi que DeviceNet. Il dispose d’une interface Ethernet industriel, d’une interface RS485 et d’un raccordement PC pour la configuration et l’exploitation. Cette richesse de communication facilite son insertion dans des installations pilotées par automate, IHM ou supervision, avec une adaptation plus simple aux architectures existantes.

Conçu pour les machines et applications industrielles

Issu de la gamme Altivar Machine ATV320, ce variateur est pensé pour les applications industrielles et la commande de machines complexes. Il est adapté aux environnements où la variation de vitesse participe directement à la performance fonctionnelle de l’équipement : convoyage, manutention, machines de production, ensembles de process ou applications nécessitant un contrôle moteur précis. Il est indiqué pour les domaines industriels et non pour une utilisation en zones d’habitation ou d’activités assimilées.

Alimentation stable et lecture claire des caractéristiques utiles

Alimenté en triphasé 50/60 Hz, ce modèle accepte les tolérances réseau courantes avec une tolérance relative de tension de 10 % et une tolérance relative de fréquence de 5 %. Sa tension de sortie maximale atteint 500 V, ce qui assure une cohérence avec les installations moteur compatibles. Pour l’installateur comme pour l’exploitant, ce variateur ATV320 5,5 kW offre une lecture technique claire : puissance nominale de 5,5 kW, protection NEMA 1, structure de commande intégrée et possibilités de communication avancées pour construire une commande moteur performante et proprement intégrée.
