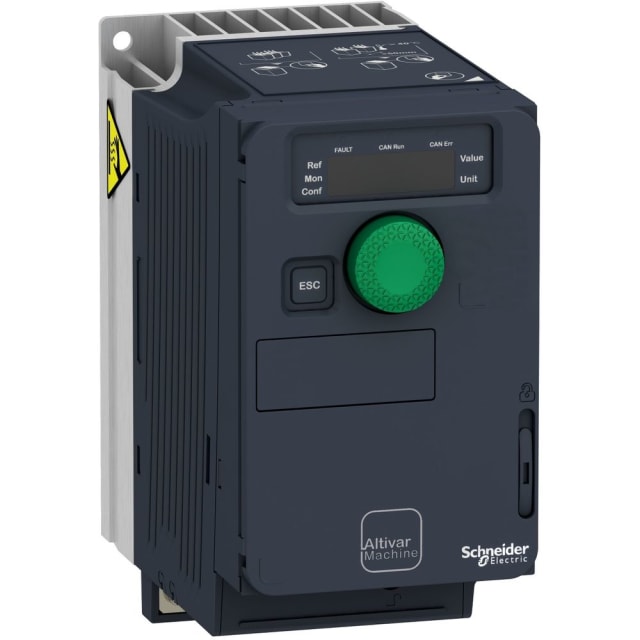

Variateur de fréquence compact 0,18 kW 200-240 V ATV320U02M2C

Variateur de fréquence compact pour pilotage précis des petits moteurs

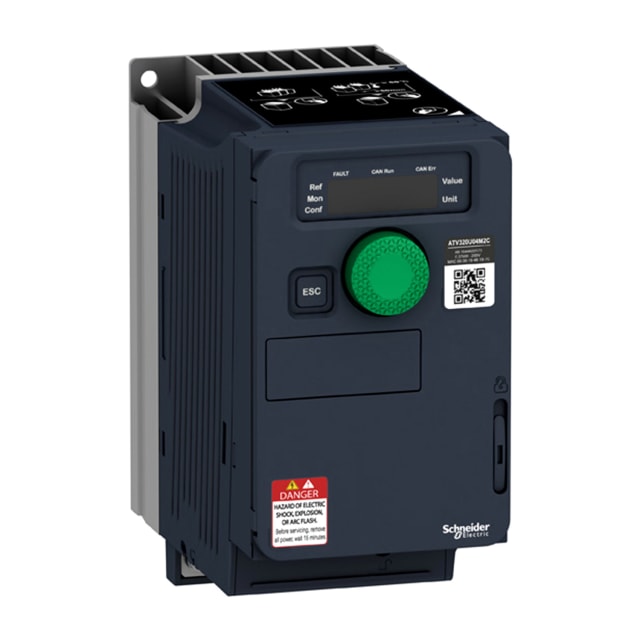

Le variateur de fréquence compact 0,18 kW 200-240 V Altivar Machine ATV320 est conçu pour assurer la variation de vitesse de moteurs triphasés à partir d’une alimentation monophasée 200 à 240 V. Cette configuration en fait une solution particulièrement adaptée aux petites machines, aux ensembles compacts et aux applications de commande moteur qui exigent un réglage fin de la vitesse, du couple et des phases d’accélération ou de décélération. Son format compact facilite son intégration dans les armoires et coffrets où l’espace disponible doit être optimisé.

Format compact adapté aux architectures de machines industrielles

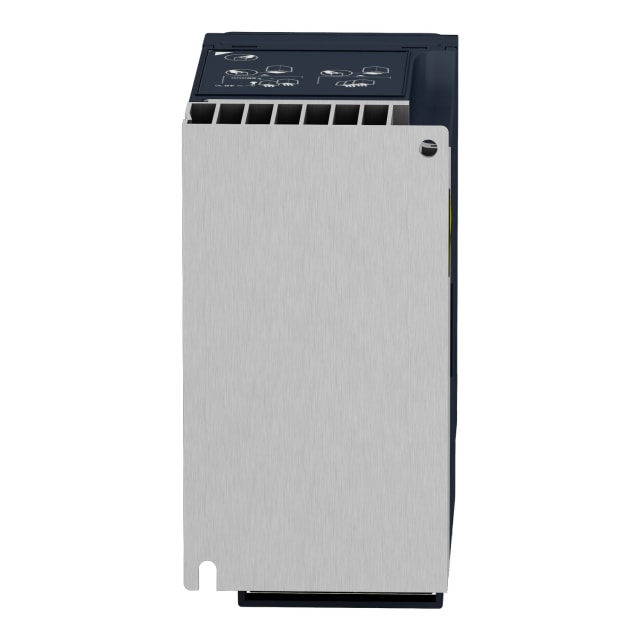

Avec des dimensions de 143 mm de hauteur, 72 mm de largeur et 109 mm de profondeur, ce variateur s’intègre facilement dans une implantation industrielle rationnelle. Son indice de protection IP20 le destine à une installation en enveloppe ou en armoire, dans un environnement technique maîtrisé. Ce positionnement convient parfaitement aux constructeurs de machines, aux modernisations d’ensembles existants et aux projets de variation et commande moteur nécessitant un appareil discret, lisible et simple à raccorder.

Commande moteur 0,18 kW avec sortie triphasée et fréquence élevée

Ce modèle délivre une puissance de 0,18 kW et un courant de sortie nominal de 1,5 A, avec une sortie triphasée pouvant atteindre 240 V. Sa fréquence de sortie maximale de 599 Hz ouvre de larges possibilités de réglage pour les applications qui demandent une plage de vitesse étendue. Il constitue ainsi un choix pertinent pour les motorisations de faible puissance sur machines de process, actionneurs mécaniques, convoyage léger ou fonctions de mouvement intégrées, lorsque la maîtrise de la vitesse et du comportement moteur est déterminante.

Nombreuses entrées et sorties pour une intégration de commande souple

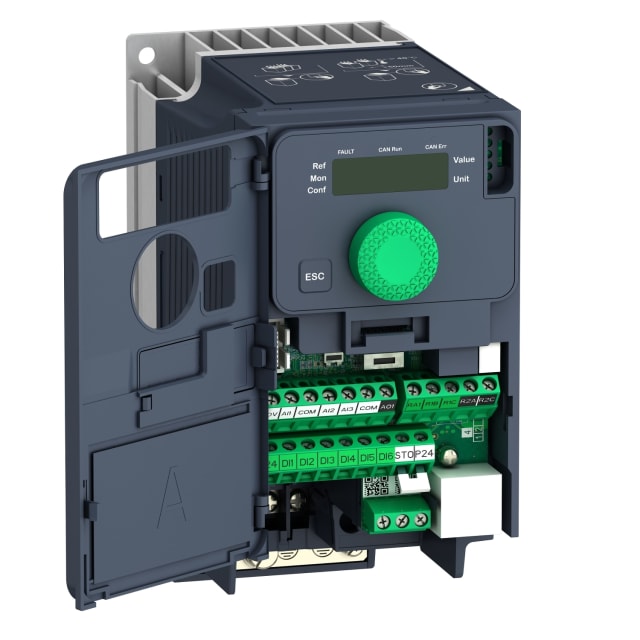

L’ATV320 compact dispose de 6 entrées numériques, 3 entrées analogiques, 1 sortie analogique et 1 sortie numérique, avec élément de commande intégré. Cette richesse d’entrées et sorties permet de gérer facilement les ordres de marche, d’arrêt, de consigne, de retour d’état ou de supervision sans multiplier les équipements annexes. Pour l’intégrateur comme pour le mainteneur, cela simplifie la mise en œuvre des automatismes et favorise une adaptation propre aux besoins réels de la machine.

Connectivité industrielle étendue pour automatismes et supervision

Ce variateur de fréquence se distingue par sa compatibilité avec plusieurs protocoles de communication industriels, notamment MODBUS, PROFIBUS, CAN, DeviceNet, PROFINET IO et EtherNet/IP. Il dispose en outre d’une interface Ethernet industriel, d’une interface RS485 et d’un raccordement PC, ce qui facilite la configuration, le dialogue avec l’automate et l’intégration dans des architectures de commande modernes. Pour les projets d’évolution d’installation ou de standardisation machine, cette polyvalence est un réel atout pour conserver une continuité entre pilotage local, bus terrain et supervision.

Fonctionnement 4 quadrants pour des applications de mouvement plus exigeantes

La possibilité de fonctionnement en 4 quadrants permet de répondre à des usages où les phases de motricité et de freinage doivent être gérées avec davantage de finesse. Cette caractéristique intéresse les applications de manutention, d’entraînement ou de régulation dynamique où le comportement du moteur influence directement la précision du cycle. Même sur une faible puissance, ce type de fonctionnalité apporte plus de souplesse dans l’exploitation et dans l’ajustement des performances de la machine.

Conçu pour les environnements industriels avec alimentation monophasée 200 à 240 V

Alimenté en monophasé 200 à 240 V, avec fréquence secteur 50/60 Hz, ce variateur accepte une tolérance de tension de 10 % et une tolérance de fréquence de 5 %. Il est destiné à une utilisation dans les domaines industriels, ce qui en fait une réponse adaptée pour les machines techniques, les équipements d’atelier et les armoires de commande dédiées à la production. Sa conception permet ainsi d’associer compacité, commande moteur évoluée et compatibilité avec des environnements automatisés exigeants.
