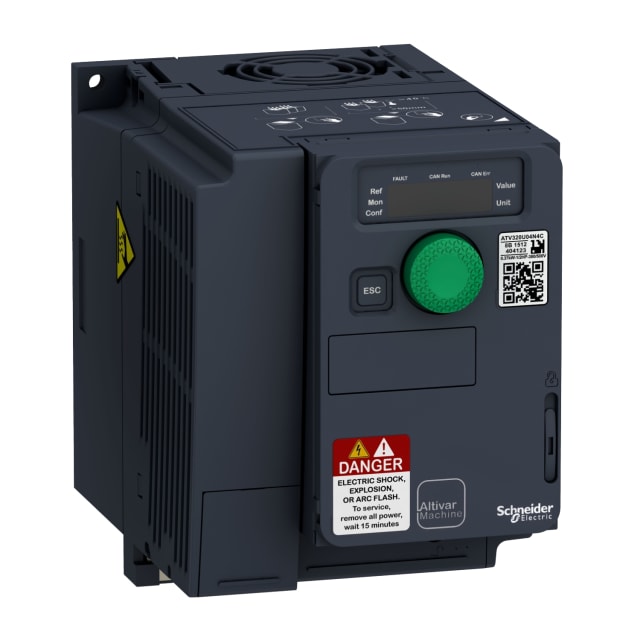

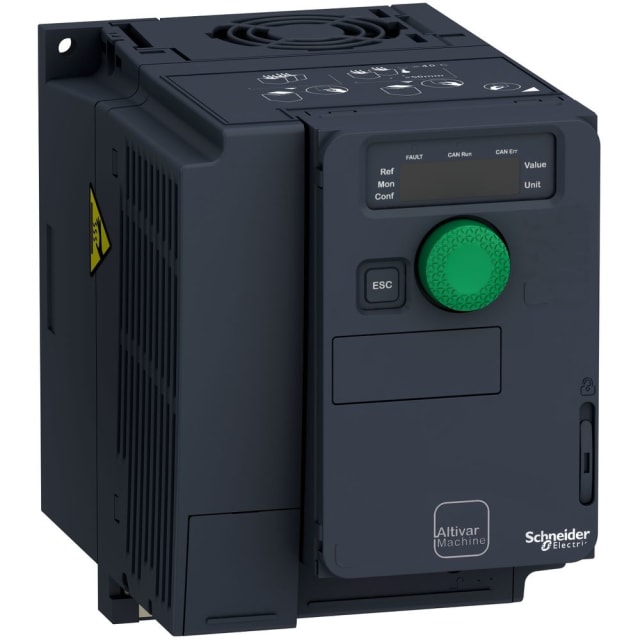

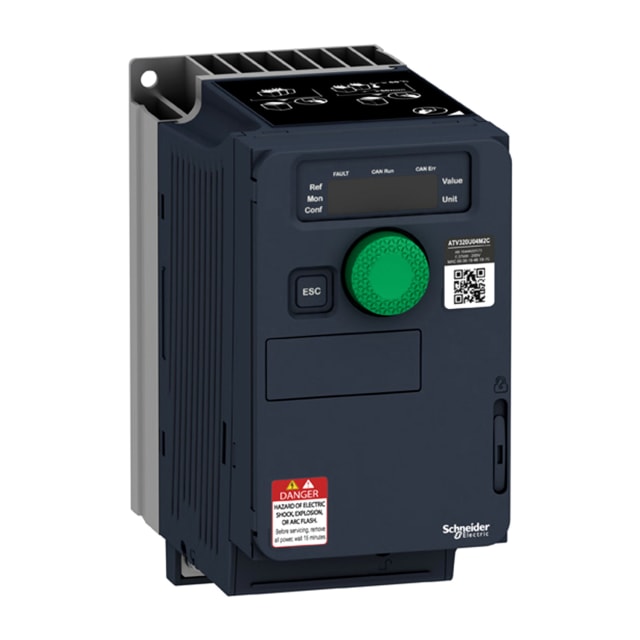

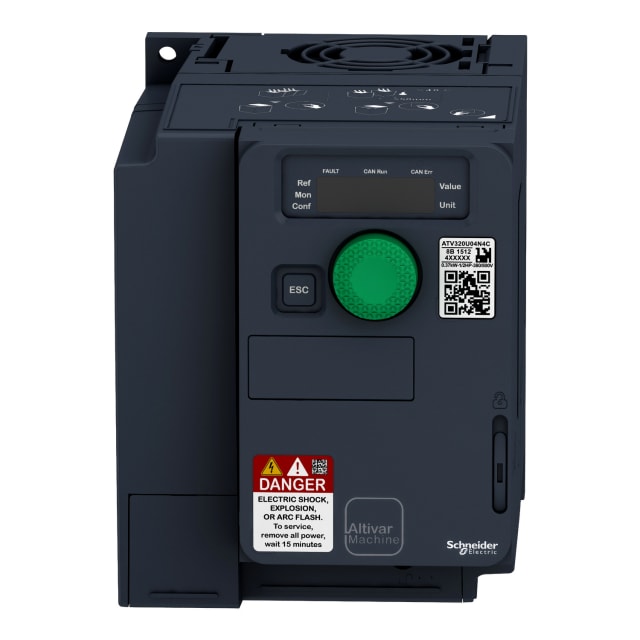

Variateur de fréquence compact 0,55 kW 380-500 V ATV320

Variateur de fréquence compact pour moteurs triphasés 0,55 kW

Ce variateur de fréquence compact ATV320 est conçu pour la commande de moteurs triphasés en environnement industriel. Alimenté en 380 à 500 V triphasé et dimensionné pour une puissance de 0,55 kW, il permet d’ajuster précisément la vitesse du moteur tout en conservant un format peu encombrant. Son courant de sortie nominal de 1,9 A convient aux petites motorisations nécessitant une variation stable, progressive et maîtrisée.

Commande moteur précise pour les applications de machine

Destiné à la variation et à la commande moteur, ce modèle de la gamme Altivar Machine ATV320 répond aux besoins des intégrateurs et automaticiens recherchant une solution compacte pour piloter des équipements industriels. Sa fréquence de sortie pouvant atteindre 599 Hz élargit les possibilités de réglage et d’adaptation aux contraintes de fonctionnement de la machine, qu’il s’agisse de convoyage, de petits systèmes d’entraînement, de conditionnement ou d’ensembles automatisés.

Alimentation triphasée 380 à 500 V et sortie triphasée

Ce variateur fonctionne sur réseau 3 phases 380…500 V en 50/60 Hz et délivre une sortie triphasée jusqu’à 500 V. Il accepte une tolérance de tension réseau de 10 % et une tolérance de fréquence de 5 %, ce qui facilite son intégration sur des installations industrielles courantes. Avec sa puissance de 0,55 kW en charge linéaire comme en charge quadratique, il constitue une réponse adaptée aux applications nécessitant une gestion fine de la vitesse sur faible puissance.

Interfaces de commande complètes pour une intégration simple

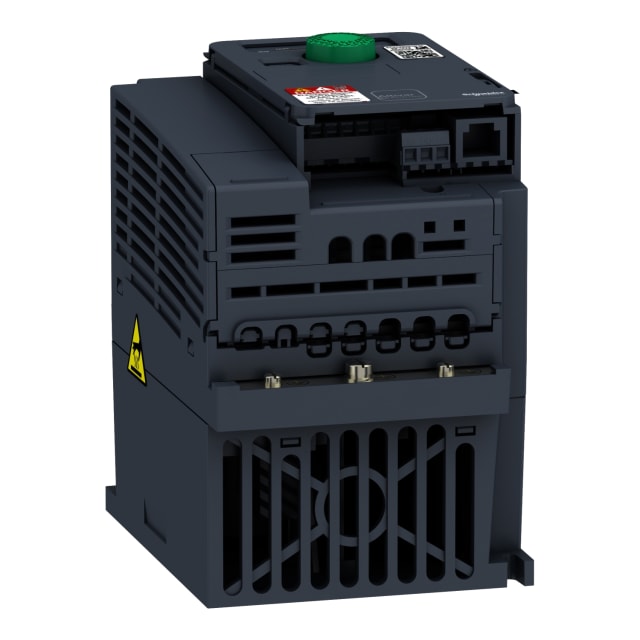

Le variateur dispose d’un ensemble d’E/S pratique pour le câblage et la commande : 6 entrées numériques, 3 entrées analogiques, 1 sortie analogique et 1 sortie numérique. La présence d’un élément de commande permet une prise en main directe pour les opérations de réglage et de mise en service. Cette configuration offre une bonne souplesse pour gérer consignes, retours d’état, capteurs et automatismes périphériques sans multiplier les équipements annexes.

Communication industrielle étendue pour l’automatisation

Ce modèle se distingue par sa compatibilité avec plusieurs protocoles de communication utilisés en automatisme industriel, notamment Modbus, PROFIBUS, PROFINET IO, CAN et EtherNet/IP, ainsi que DeviceNet. Il dispose d’une interface Ethernet industriel, d’une interface RS485 et d’un raccordement PC pour le paramétrage et l’exploitation. Cette ouverture facilite son insertion dans des architectures de commande variées, qu’il s’agisse d’une machine autonome ou d’un ensemble piloté par automate.

Format compact pour coffret avec protection IP20

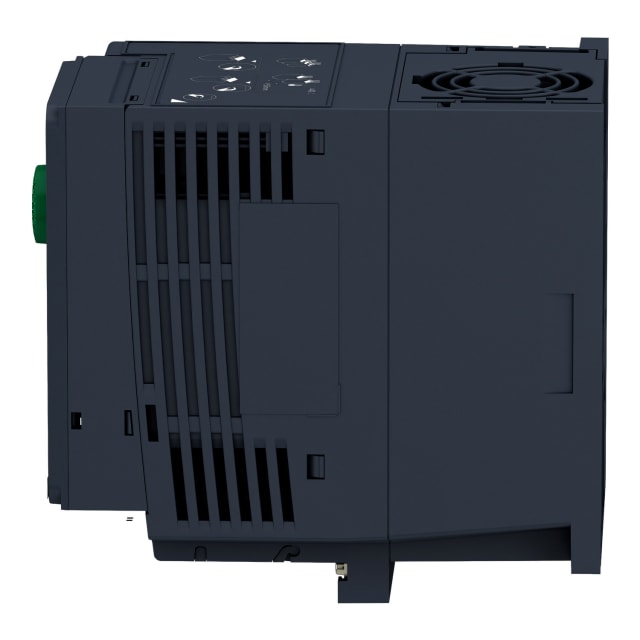

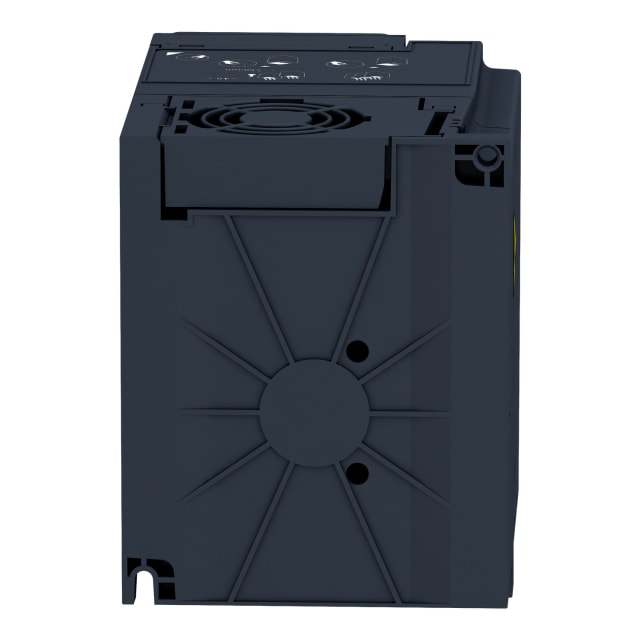

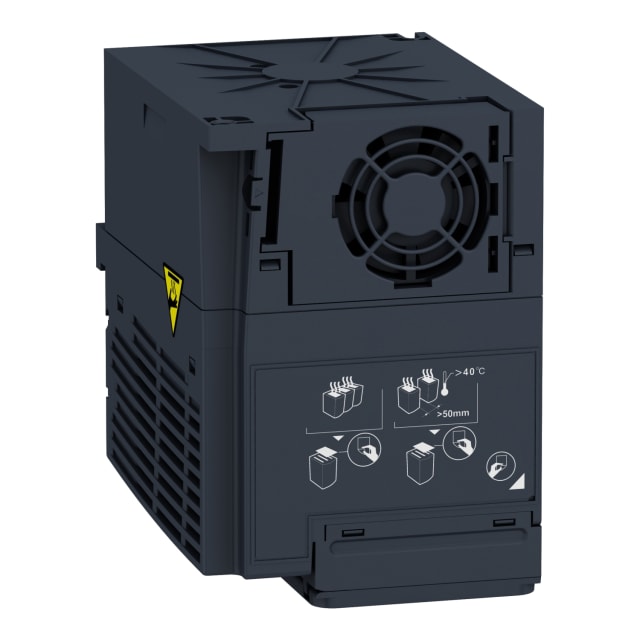

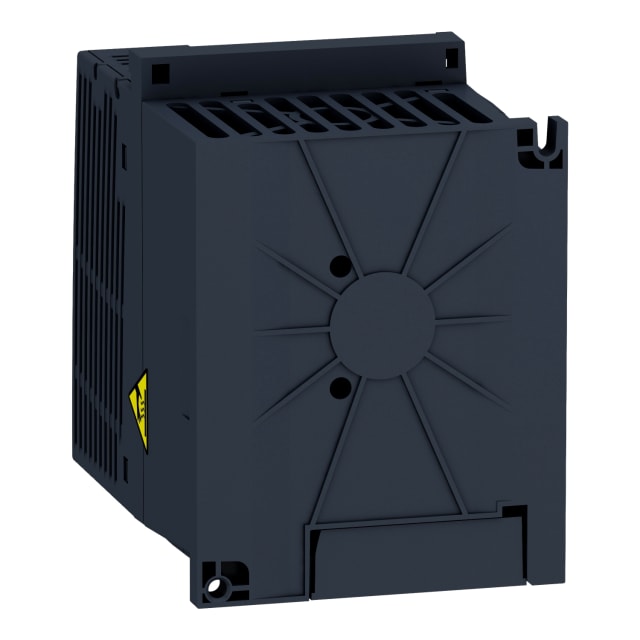

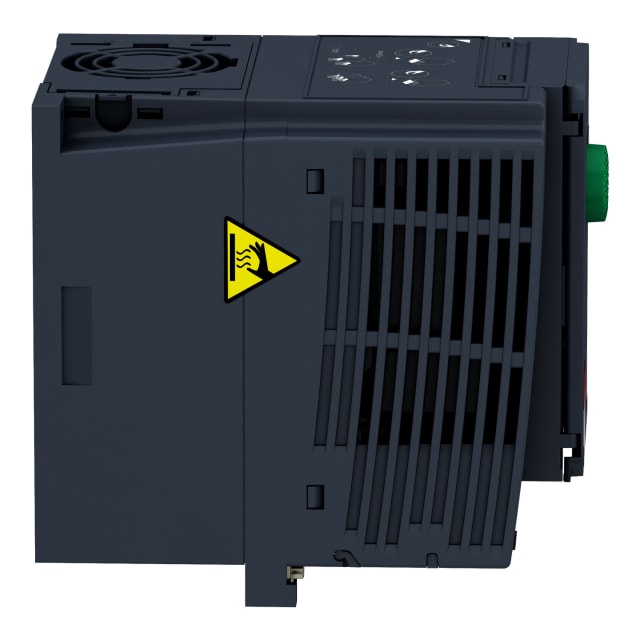

Avec des dimensions de 142 mm de hauteur, 105 mm de largeur et 158 mm de profondeur, ce variateur compact trouve facilement sa place dans une armoire ou un coffret électrique industriel. Son indice de protection IP20 et sa classification NEMA 1 le destinent à une installation protégée, adaptée aux environnements techniques où le variateur est intégré dans une enveloppe de commande. Ce format compact est particulièrement intéressant lorsque l’espace disponible est limité dans le coffret.

Fonctionnement 4 quadrants pour des besoins de commande avancés

Ce variateur prend en charge un fonctionnement possible en 4 quadrants, un atout pour les applications nécessitant une gestion avancée des phases d’accélération et de décélération du moteur. Cette caractéristique apporte davantage de souplesse dans les scénarios de pilotage machine où la dynamique de mouvement compte autant que la simple variation de vitesse. L’absence de hacheur de freinage intégré doit toutefois être prise en compte dans le choix de l’architecture globale selon les contraintes de freinage de l’installation.

Une solution dédiée aux environnements industriels

Ce variateur de fréquence ATV320 est prévu pour une utilisation dans les domaines industriels et n’est pas destiné aux zones d’habitation et d’activités. Il convient donc aux installations de production, lignes automatisées, équipements techniques et machines spéciales où la maîtrise de la vitesse moteur, la compacité du matériel et la compatibilité avec les réseaux de communication industriels sont des critères déterminants.
