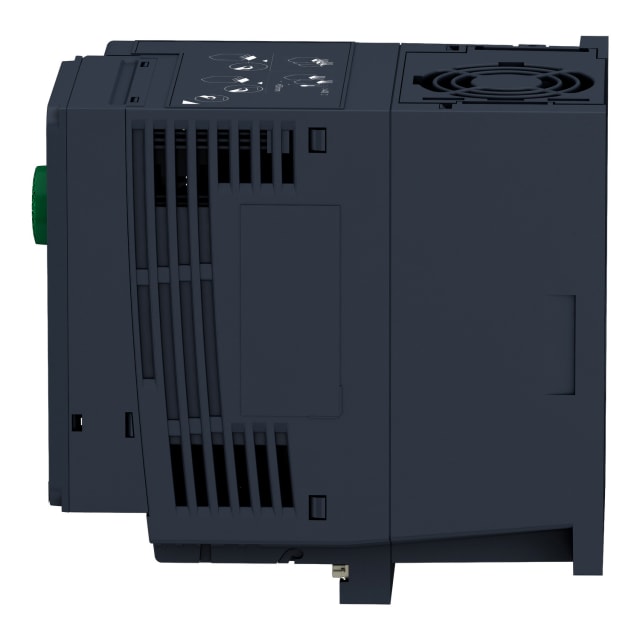

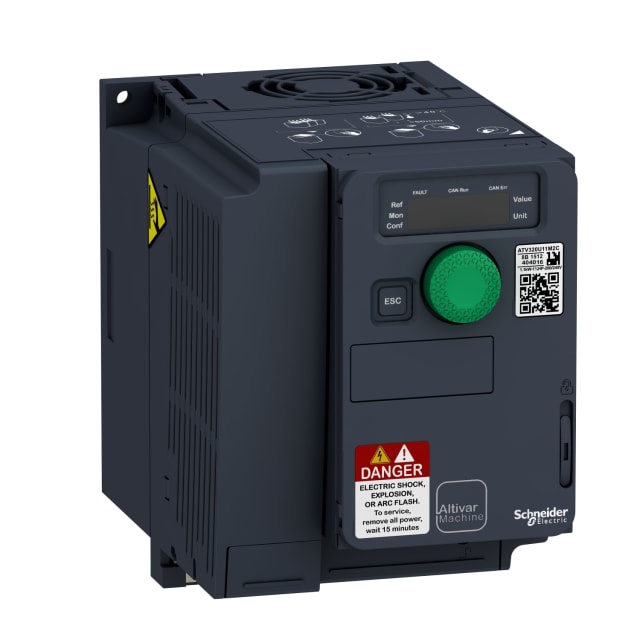

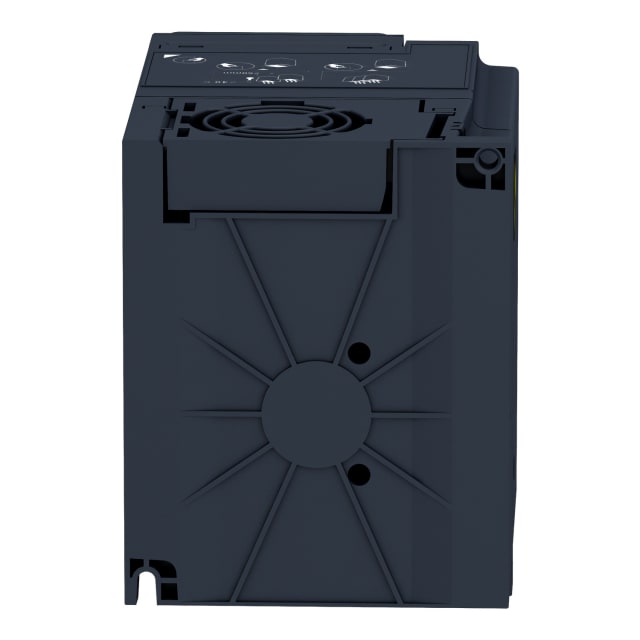

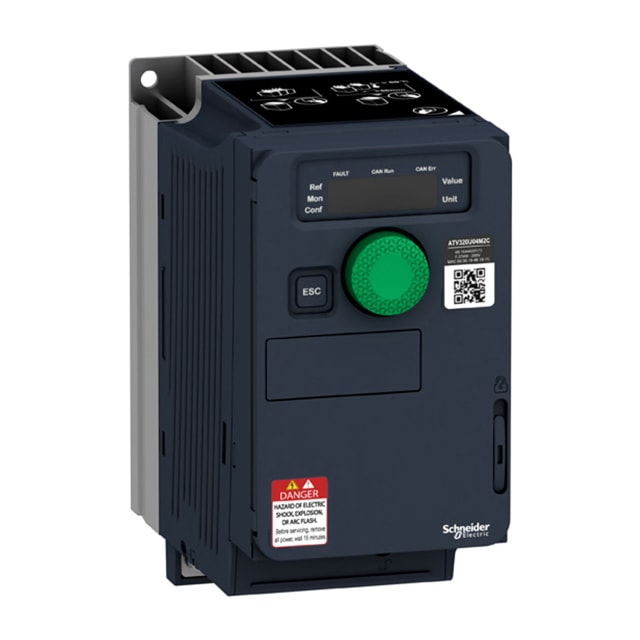

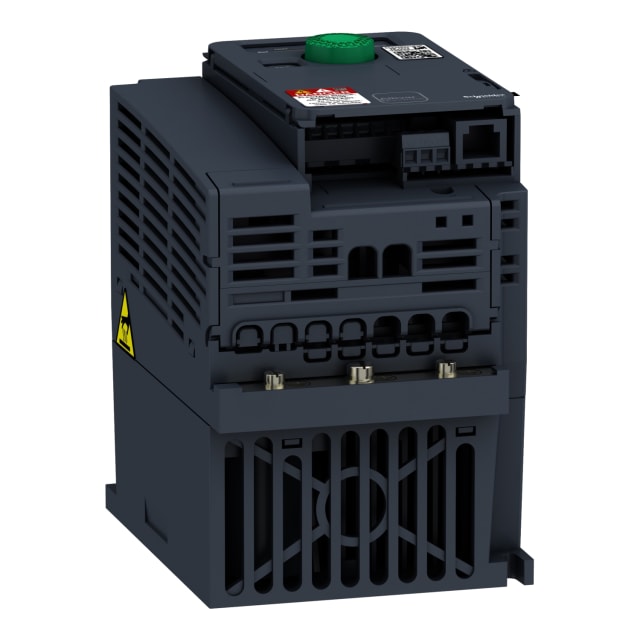

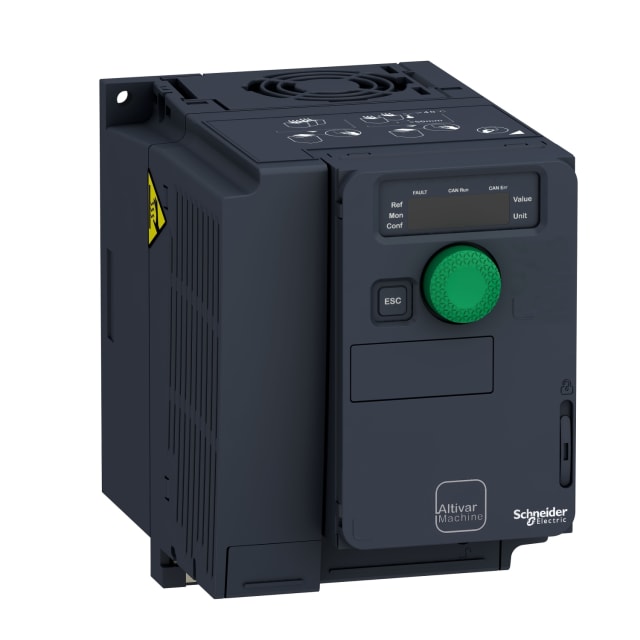

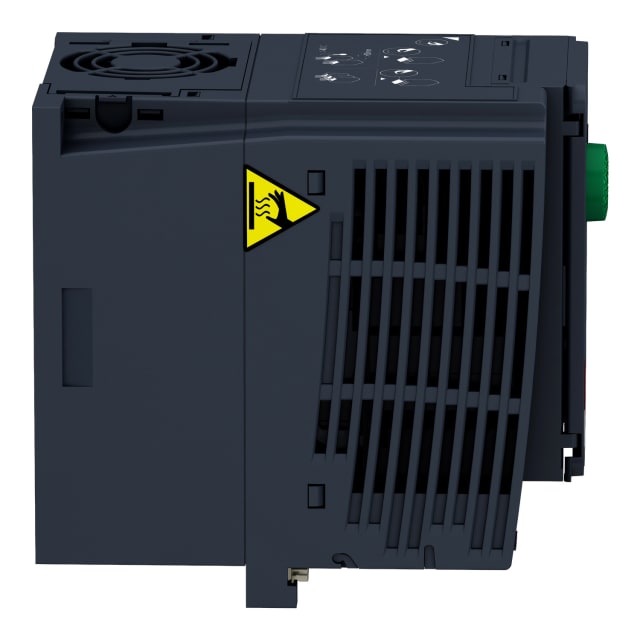

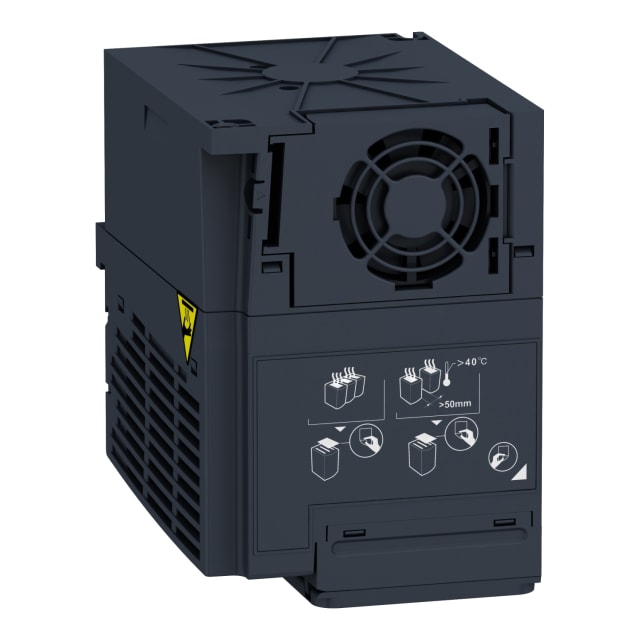

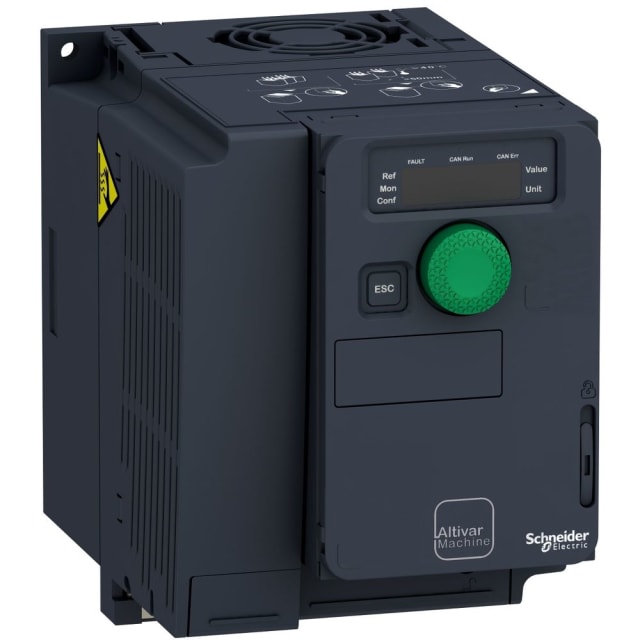

Variateur de fréquence 2,2 kW 200-240 V ATV320U22M2C

Variateur de fréquence 2,2 kW compact pour moteur triphasé 200 à 240 V

Ce variateur de fréquence Altivar Machine ATV320 est conçu pour piloter un moteur triphasé avec une alimentation d’entrée monophasée 200 à 240 V. Avec sa puissance de 2,2 kW et son courant de sortie nominal de 11 A, il répond aux besoins de variation de vitesse, de démarrage progressif et d’optimisation du fonctionnement moteur sur les machines compactes, convoyeurs, pompes, ventilateurs, systèmes de manutention ou équipements de process. Son format compact facilite l’intégration dans les armoires lorsque l’encombrement doit rester maîtrisé.

Une solution adaptée à la variation de vitesse en environnement industriel

Issu de la gamme Altivar Machine ATV320, ce variateur est pensé pour les applications industrielles nécessitant une commande moteur précise et souple. Il accepte une fréquence secteur 50/60 Hz et délivre une sortie triphasée jusqu’à 240 V, avec une fréquence de sortie pouvant atteindre 599 Hz. Cette plage étendue permet d’ajuster finement la vitesse du moteur selon les contraintes de production, les phases de cycle ou les exigences dynamiques de la machine.

Commande intégrée et raccordement pratique pour l’exploitation

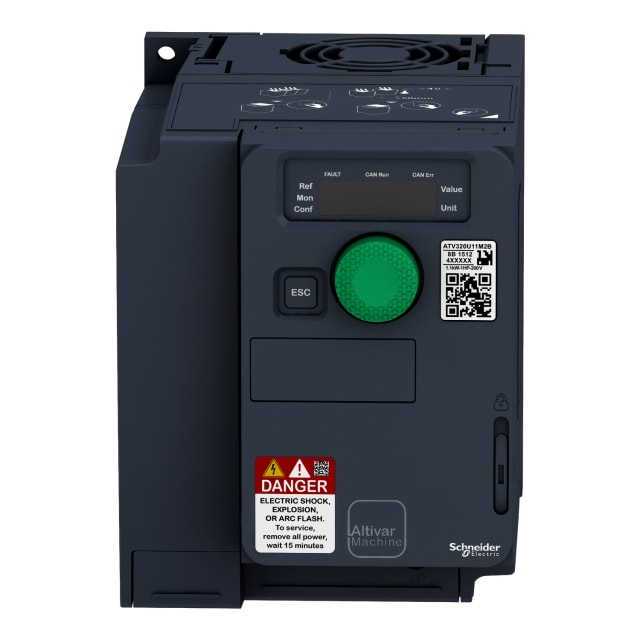

Le produit intègre un élément de commande, ce qui simplifie les réglages de base, la mise en service et les interventions d’exploitation. La présence d’un raccordement PC facilite également la configuration et l’adaptation des paramètres lors de l’intégration sur machine. Pour les automaticiens et tableautiers, cette architecture permet de gagner du temps au moment du paramétrage, des tests et de l’ajustement des lois de fonctionnement moteur.

Interface de contrôle complète pour l’intégration en automatisme

Ce variateur de fréquence 2,2 kW dispose d’une connectique riche pour la commande et le dialogue avec l’installation : 6 entrées numériques, 3 entrées analogiques, 1 sortie numérique et 1 sortie analogique. Cette dotation permet de gérer facilement les ordres marche/arrêt, inversion de sens, vitesses présélectionnées, retours d’état, consignes externes ou remontées vers un automate. Il constitue ainsi un choix pertinent pour une intégration dans des architectures de commande moteur évoluées, sans multiplier les équipements annexes.

Communication industrielle pour architectures réseau et machines communicantes

Le variateur prend en charge plusieurs protocoles de communication recherchés en environnement industriel, notamment Modbus, CAN, DeviceNet, PROFIBUS, PROFINET IO et EtherNet/IP. Il dispose d’une interface Ethernet industriel, d’une interface RS485 et d’une interface supplémentaire dédiée selon l’architecture retenue. Cette compatibilité facilite son insertion dans des installations automatisées où la variation de vitesse doit être supervisée, pilotée ou diagnostiquée à distance, tout en conservant une grande souplesse de communication selon les standards déjà présents sur site.

Format compact et caractéristiques utiles au montage en armoire

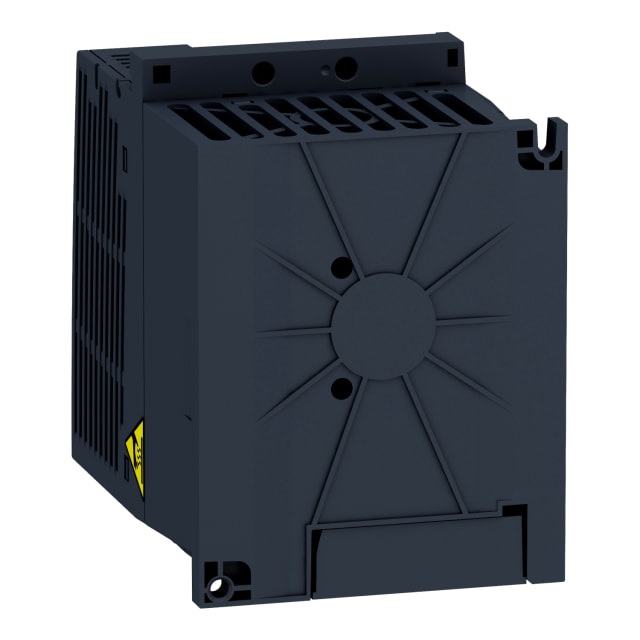

Avec des dimensions de 142 mm de hauteur, 105 mm de largeur et 158 mm de profondeur, ce modèle reste adapté aux intégrations en coffret ou en armoire industrielle lorsque la place disponible est contrainte. Son indice de protection IP20 et sa classification NEMA 1 le destinent à une installation dans un environnement protégé. Son alimentation monophasée en entrée est particulièrement intéressante lorsqu’il faut piloter un moteur triphasé 200 à 240 V sans disposer d’une arrivée triphasée dédiée.

Fonctionnement avancé pour les applications nécessitant plus de maîtrise

Ce modèle autorise un fonctionnement en 4 quadrants, un atout pour certaines machines demandant un contrôle plus avancé des phases d’accélération et de décélération. Il convient aux applications où la maîtrise du comportement moteur participe directement à la précision du cycle, à la souplesse d’exploitation et au confort de réglage. Pour un projet de variation et commande moteur en milieu industriel, ce variateur ATV320 2,2 kW constitue une solution compacte, communicante et techniquement bien équipée pour une intégration efficace.
