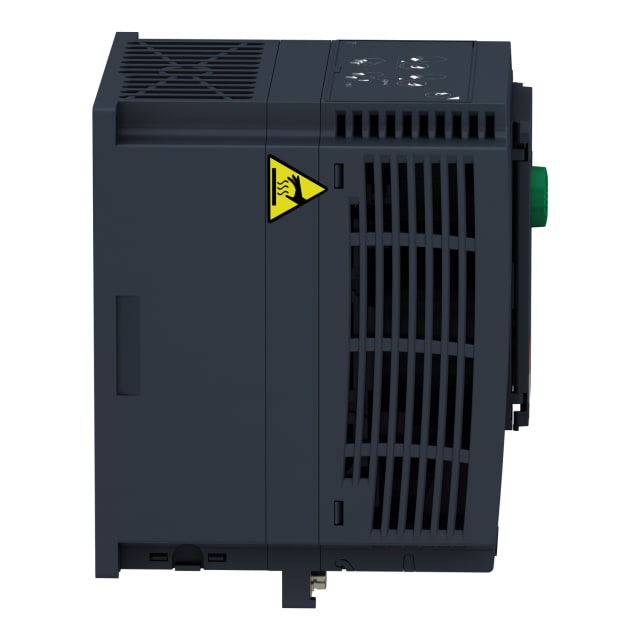

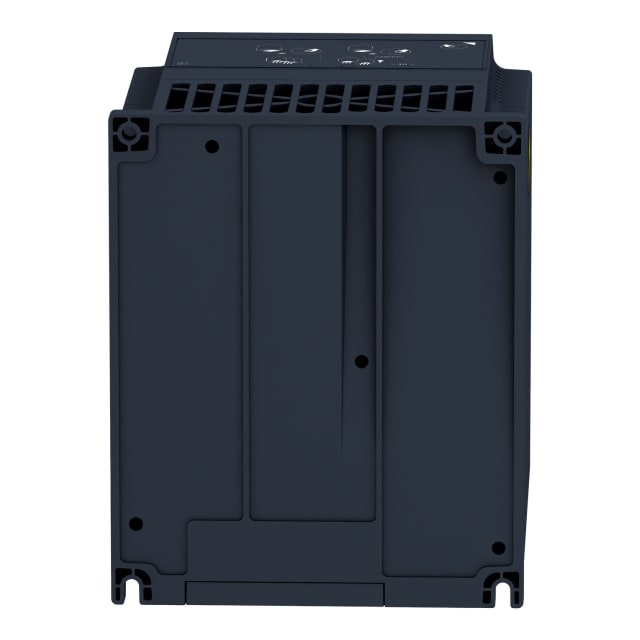

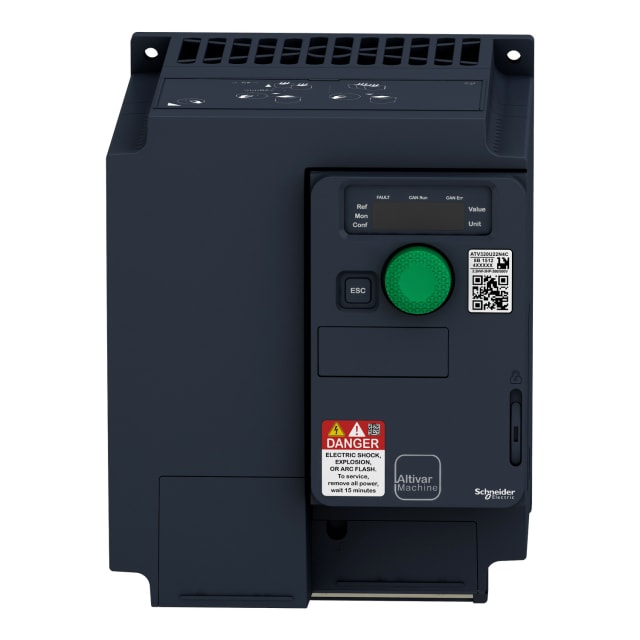

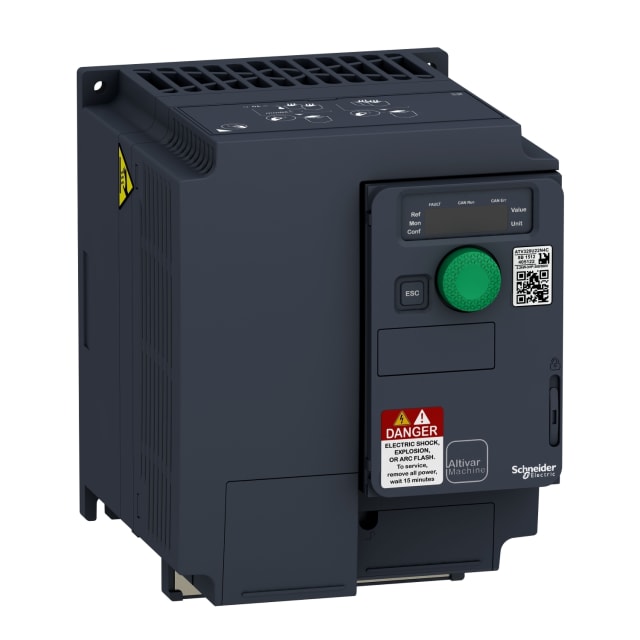

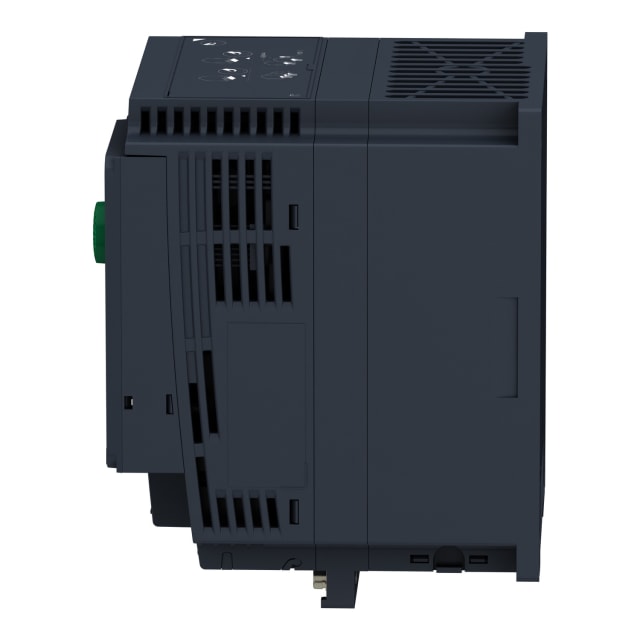

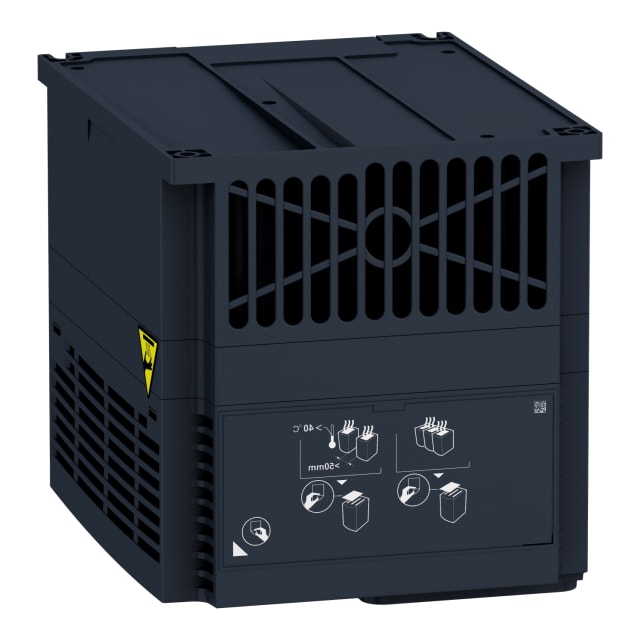

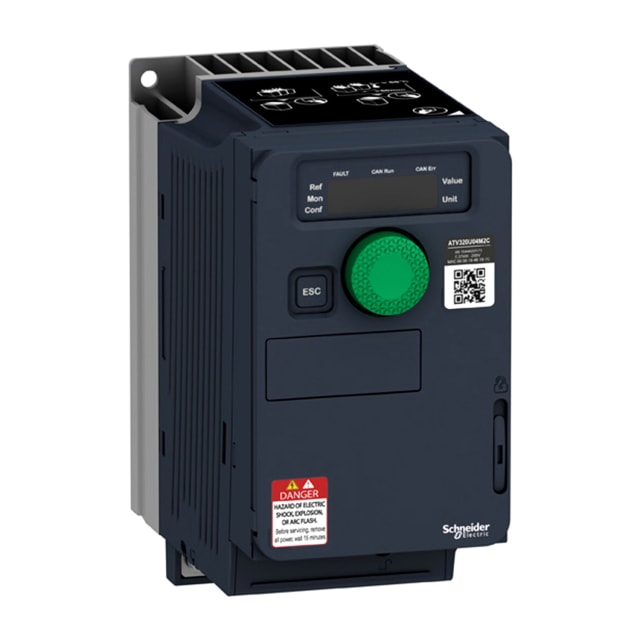

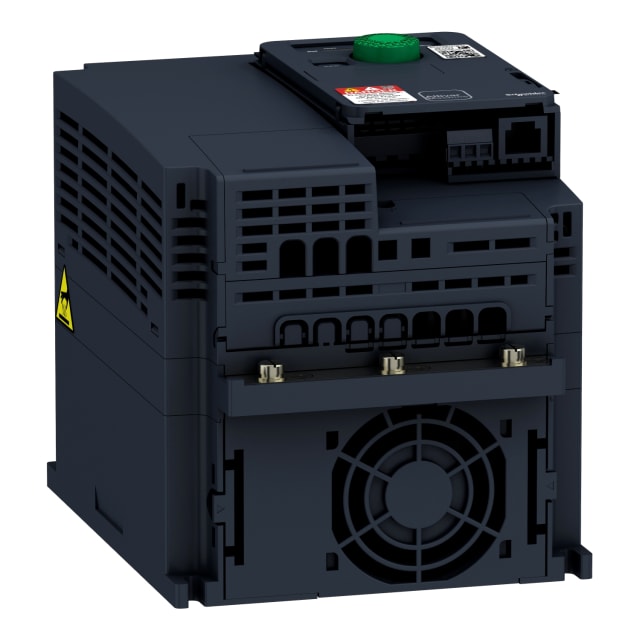

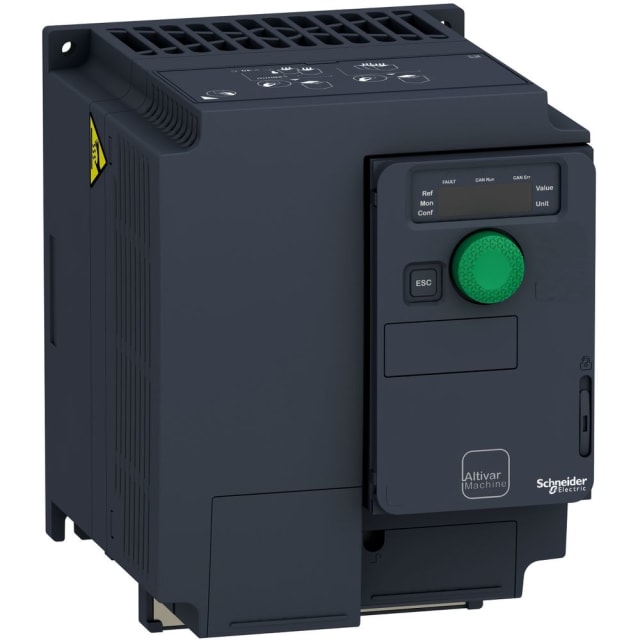

Variateur de fréquence compact 2,2 kW 380-500 V ATV320

Variateur de fréquence compact 2,2 kW pour pilotage moteur triphasé

Ce variateur de fréquence compact ATV320 est conçu pour la variation et la commande de moteurs triphasés dans les environnements industriels. Avec une puissance de 2,2 kW, une alimentation triphasée 380 à 500 V et une sortie triphasée jusqu’à 500 V, il apporte une solution précise pour adapter la vitesse du moteur aux besoins réels de la machine. Son format compact facilite l’intégration dans les armoires et équipements où l’encombrement doit rester maîtrisé.

Commande de vitesse adaptée aux applications de machine

La série Altivar Machine ATV320 est pensée pour les applications nécessitant une régulation stable, un ajustement fin des vitesses et une bonne souplesse d’exploitation. Ce modèle délivre un courant de sortie nominal de 5,5 A et accepte une fréquence de sortie pouvant atteindre 599 Hz, ce qui permet de couvrir des besoins variés en convoyage, pompage, ventilation, manutention ou sous-ensembles automatisés. Le fonctionnement possible en 4 quadrants constitue un atout pour les applications demandant gestion dynamique des accélérations et décélérations.

Connectivité industrielle pour intégration dans les architectures automatisées

Ce variateur de fréquence 2,2 kW se distingue par sa compatibilité avec plusieurs protocoles de communication courants en automatisme industriel. Il prend en charge notamment Modbus, PROFIBUS, PROFINET IO, EtherNet/IP, CAN ainsi que DeviceNet, ce qui simplifie son intégration dans de nombreuses architectures de commande et de supervision. La présence d’une interface Ethernet industrielle, d’une interface RS485 et d’un raccordement PC facilite le paramétrage, le dialogue avec l’installation et l’intégration dans des systèmes existants.

Entrées et sorties pour une commande machine plus souple

Pour répondre aux besoins de câblage terrain et de pilotage fonctionnel, ce modèle dispose de 6 entrées numériques, 3 entrées analogiques, 1 sortie analogique et 1 sortie numérique. Cette configuration permet de gérer facilement des consignes de vitesse, retours d’état, ordres de marche, sélections de modes ou automatismes périphériques sans multiplier les équipements complémentaires. La présence d’un élément de commande intégré apporte une mise en service plus directe sur site.

Format compact et implantation facilitée en armoire

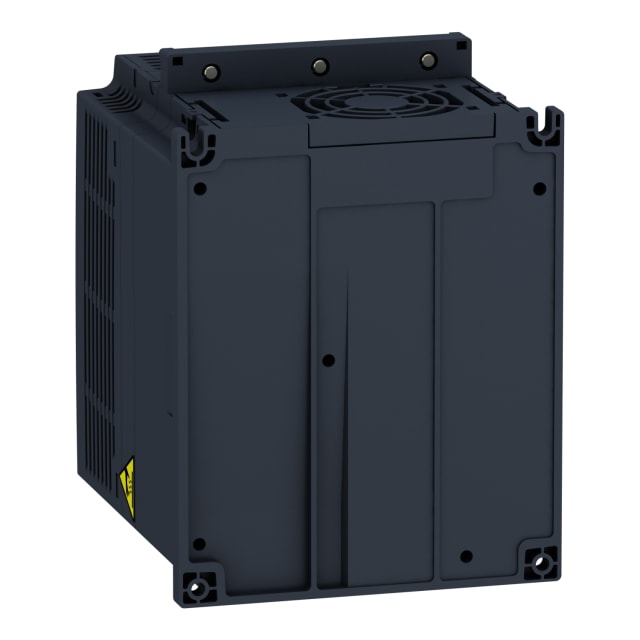

Avec des dimensions de 184 mm de hauteur, 140 mm de largeur et 158 mm de profondeur, ce variateur ATV320 compact s’intègre plus facilement dans les coffrets et armoires de commande lorsque l’espace disponible est contraint. Son indice de protection IP20 et sa classification NEMA 1 le destinent à une installation en environnement protégé, typiquement à l’intérieur d’une enveloppe adaptée. Ce format est particulièrement intéressant pour les machines compactes et les ensembles de variation où l’optimisation du volume est essentielle.

Compatibilité réseau et fonctionnement maîtrisé

Le variateur fonctionne sur réseau 50/60 Hz avec une tolérance de fréquence de 5 % et une tolérance de tension de 10 %, ce qui contribue à une exploitation compatible avec de nombreuses configurations d’alimentation triphasée industrielles. L’absence de hacheur de freinage intégré est un point à prendre en compte lors du choix selon l’application, notamment si le projet comporte des contraintes de freinage spécifiques. Ce positionnement technique permet de sélectionner un équipement cohérent avec le comportement réel de la machine à piloter.

Un choix pertinent pour la variation et la commande moteur en environnement industriel

Ce variateur de fréquence compact 2,2 kW 380-500 V ATV320 convient aux professionnels recherchant une solution de variation moteur orientée automatisme, intégration réseau et compacité. Il s’adresse particulièrement aux projets de modernisation, de remplacement ou d’équipement neuf sur machines industrielles nécessitant une commande moteur triphasée évoluée, des interfaces de communication étendues et une implantation propre en armoire.
