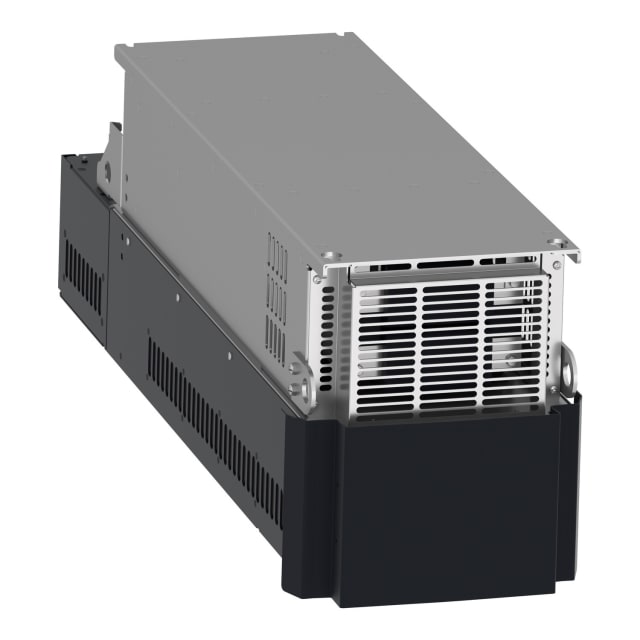

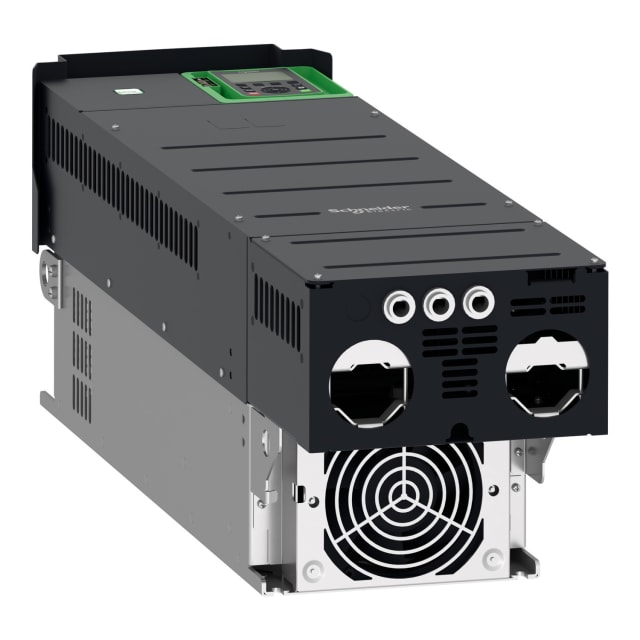

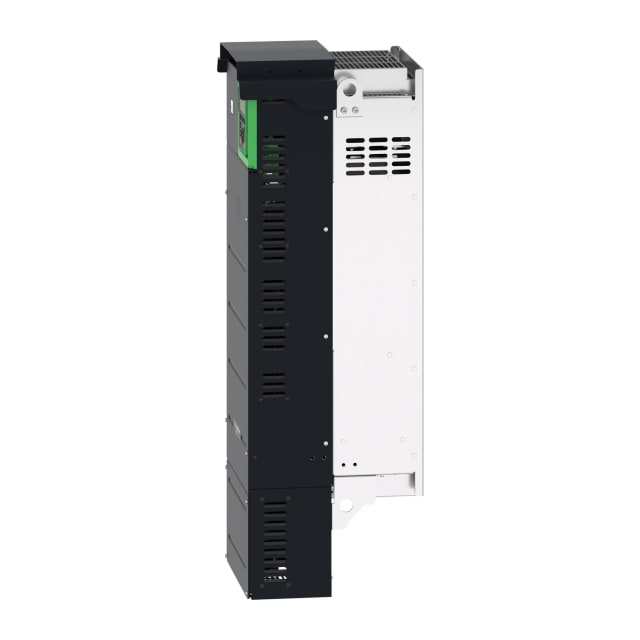

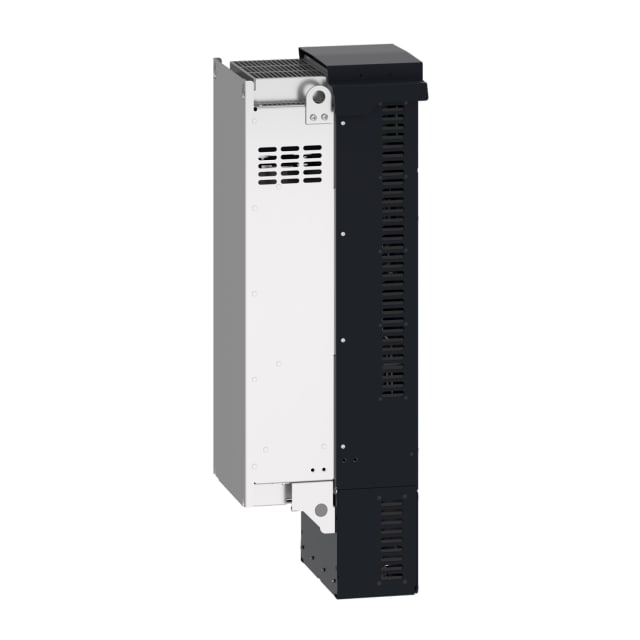

Variateur de fréquence 55kW 400/480V IP21 ATV930D55N4

Variateur de fréquence Altivar Process ATV930D55N4 : la maîtrise moteur pour les environnements industriels

Le variateur de fréquence ATV930D55N4 de la série Altivar Process ATV900 est conçu pour la variation et la commande de moteur en contexte industriel exigeant. Avec une puissance de 55 kW, une alimentation triphasée 380…480 V et un indice de protection IP21, il répond aux besoins des installations qui recherchent un pilotage précis, une mise en service structurée et une intégration simple dans une architecture d’automatisme.

Cette référence s’adresse aux applications où la fiabilité de conduite, la flexibilité de paramétrage et la communication avec les systèmes de contrôle sont essentielles : pompage, ventilation, convoyage, process, machines et équipements industriels variés.

Un variateur pensé pour piloter efficacement un moteur triphasé

Ce modèle délivre une puissance maximale de 55 kW en charge linéaire comme en charge carrée à la tension de sortie de dimensionnement. Il fournit un courant nominal de sortie I2N de 106 A et accepte une fréquence moteur allant jusqu’à 500 Hz. Son fonctionnement en 4 quadrants lui permet de s’adapter aux besoins de marche, d’arrêt et de régulation dans les cycles comportant des variations de sens ou de régime.

Avec une tension de sortie maximale de 480 V et une alimentation secteur 50/60 Hz, ce variateur s’inscrit dans les installations triphasées industrielles courantes. La tolérance de réseau annoncée est de ±10 % en tension et ±5 % en fréquence symétrique relative, ce qui contribue à une meilleure adaptation aux conditions de site.

Une intégration adaptée aux automatismes industriels

Le ATV930D55N4 est équipé d’un ensemble d’entrées et de sorties destiné aux architectures de commande modernes : 8 entrées numériques, 3 entrées analogiques, 2 sorties analogiques et 1 sortie numérique. Il dispose également d’un élément de commande intégré, utile pour la configuration locale et l’exploitation quotidienne.

Sur le plan des communications, ce variateur prend en charge plusieurs protocoles industriels dont PROFIBUS, PROFINET IO, EtherNet/IP, CAN, DeviceNet et d’autres systèmes de bus. Il intègre en outre 3 interfaces série RS 485 et une interface optique, ce qui facilite son raccordement à des environnements d’automatisation déjà en place.

Un choix pertinent pour les applications de process et de commande

Grâce à sa conception orientée process, ce variateur convient particulièrement aux installations où l’objectif est de moduler la vitesse du moteur avec précision, d’optimiser le fonctionnement de l’équipement et de mieux adapter la consommation à la demande réelle. Il est indiqué pour une utilisation autorisée dans les domaines industriels ainsi que dans les zones d’habitation et d’activités, selon le cadre d’installation prévu.

Son format et ses interfaces permettent de l’intégrer dans des armoires de commande, des tableaux techniques ou des ensembles industriels où l’on recherche un compromis entre performance, connectivité et supervision locale.

Dimensions et encombrement à prévoir dans l’armoire

Le variateur présente une hauteur de 922 mm, une largeur de 290 mm et une profondeur de 325,5 mm. Avant la commande, il est recommandé de vérifier l’espace disponible dans l’armoire électrique, la circulation d’air, ainsi que les conditions de montage et d’accès aux borniers et aux raccordements de puissance et de commande.

Son indice de protection IP21 le destine à une installation en environnement protégé, à l’abri des contraintes directes d’exposition aux projections ou à la poussière en fonction des exigences du site.

Points clés pour bien choisir ce modèle

La référence ATV930D55N4 correspond à un variateur de la gamme Altivar Process ATV900 avec la puissance et la tension adaptées aux moteurs triphasés jusqu’à 55 kW. Elle convient particulièrement si vous recherchez un appareil de commande moteur avec communication industrielle étendue, réglage local et capacité à s’intégrer dans des systèmes d’automatisme existants.

Pour sécuriser votre choix, il est important de vérifier la compatibilité entre la puissance moteur, la tension d’alimentation, le courant nominal, le mode de fonctionnement de l’application et l’environnement de montage. Cette vérification permet d’assurer un dimensionnement cohérent et une exploitation durable.

Caractéristiques principales du variateur ATV930D55N4

Référence fabricant : ATV930D55N4
Référence commerciale : 5247133
Gamme : Altivar Process ATV900
Puissance : 55 kW
Alimentation : 3 phases, 380…480 V
Courant nominal de sortie : 106 A
Indice de protection : IP21
Fréquence de sortie max. : 500 Hz
Fonctionnement : 4 quadrants
Dimensions : 922 x 290 x 325,5 mm

Un variateur industriel fiable pour vos installations

Le Variateur de fréquence 55kW 400/480V IP21 ATV930D55N4 s’impose comme une solution complète pour la variation et la commande moteur dans les environnements industriels. Sa puissance, ses capacités de communication et ses nombreuses entrées/sorties en font un équipement adapté aux projets neufs comme au remplacement d’un variateur existant, à condition de respecter les données de dimensionnement et les contraintes d’installation du site.

Si vous recherchez un variateur robuste, communicant et adapté à une logique de process, cette référence offre une base solide pour piloter vos moteurs avec précision et stabilité.
