Connecteur câble aluminium Compact NSX400 630 LV432479

Connecteur de câble aluminium pour disjoncteurs Compact NSX 400/630

Ce connecteur câble aluminium est conçu pour le raccordement direct sur les appareils Compact NSX 400/630 et EasyPact CVS 400/630. Il répond aux besoins des tableaux électriques de distribution où l’on recherche une solution de connexion adaptée aux fortes sections de câble et aux intensités élevées. Sa configuration en bornes de phase en fait un accessoire technique pertinent pour la mise en œuvre de départs de puissance dans les coffrets et armoires.

Raccordement prévu pour fortes sections de câble

Chaque connecteur peut recevoir 1 câble de section comprise entre 35 et 300 mm², ce qui permet de couvrir un large éventail de configurations en distribution électrique. Ce format est particulièrement intéressant pour les liaisons de puissance nécessitant une capacité de raccordement importante, tout en conservant une intégration cohérente avec l’appareillage de la gamme concernée. Le produit est donné pour un courant nominal pouvant atteindre 630 A.

Compatible cuivre ou aluminium selon l’application

Bien qu’il s’agisse d’un connecteur de câble aluminium, cet accessoire est prévu pour accepter 1 câble cuivre ou aluminium dans la plage de section annoncée. Cela facilite l’adaptation aux contraintes de chantier, de rénovation ou de remplacement sur installation existante. Pour le professionnel, c’est un vrai avantage lorsqu’il faut conserver la compatibilité avec un appareillage Compact NSX 400/630 ou EasyPact CVS 400/630 sans changer toute l’architecture de raccordement.

Montage adapté à l’appareillage Schneider Electric de la série Compact NSX

Ce connecteur de câble s’encliquette directement sur les bornes de l’appareil ou se fixe sur des extensions de borne selon la configuration retenue. Cette conception simplifie l’intégration dans un tableau électrique et aide à maintenir une implantation nette autour de l’appareil de protection. Il convient aux installations utilisant une profondeur de rack de 800 à 1000 mm, un point utile pour préparer correctement l’encombrement et l’accessibilité au raccordement.

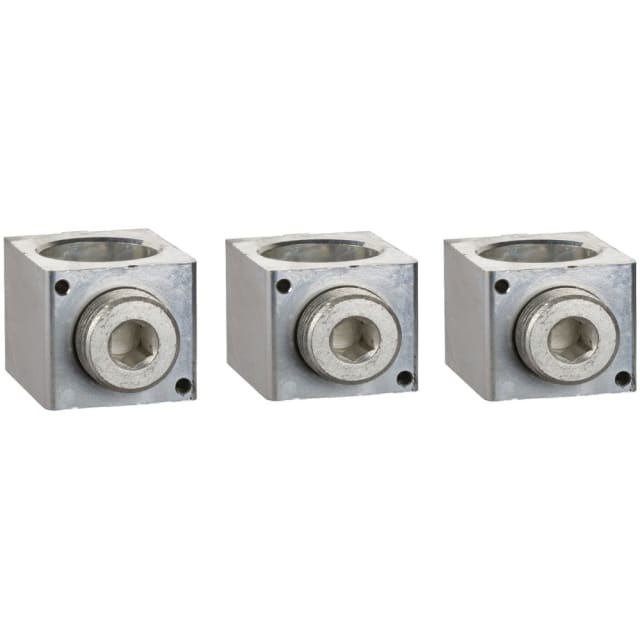

Jeu de 3 pièces pour bornes de phase

Le produit est livré en 3 parties, avec 3 bornes, pour une utilisation sur les phases de l’appareil. Cette composition convient aux besoins de raccordement sur disjoncteur tripolaire ou à certaines configurations de distribution où seules les phases sont concernées. La présence d’un séparateur de phases participe à une implantation plus lisible au niveau des connexions et à une meilleure organisation de la zone de raccordement dans le tableau.

Accessoire technique utile en tableau de distribution

Dans un environnement de tableau électrique, le choix du bon connecteur de câble conditionne la facilité de mise en œuvre et la cohérence de l’ensemble appareillage + raccordement. Ce modèle est destiné à une fonction précise de technique de raccordement, avec une compatibilité clairement définie sur les plateformes Compact NSX 400/630 et EasyPact CVS 400/630. Il s’intègre ainsi comme un accessoire de distribution adapté aux besoins de connexion sur protections de puissance.

Un choix pertinent pour identifier le bon connecteur sans confusion

Pour l’acheteur professionnel, ce connecteur câble aluminium Compact NSX400 630 se distingue par sa destination claire, sa plage de section étendue, sa compatibilité avec les appareils de la série concernée et sa livraison en jeu de 3 pièces. C’est une solution adaptée lorsque l’objectif est d’équiper ou de compléter un disjoncteur de la gamme avec des bornes de phase prévues pour le raccordement d’un câble de puissance, sans s’orienter vers une variante de connexion différente.
