Connecteur câble aluminium 120-185 mm² Compact LV429260

Connecteur câble aluminium 120 à 185 mm² pour tableaux et appareillages ComPacT NSX

Ce connecteur câble aluminium est un accessoire de raccordement conçu pour assurer la liaison d’un câble nu de forte section sur des appareils de distribution et de protection de la gamme ComPacT NSX. Il convient aux installations où la compacité du raccordement, la tenue électrique et la bonne adaptation à des sections importantes sont recherchées dans un tableau électrique. Sa plage de raccordement de 120 à 185 mm² répond aux besoins des départs de puissance nécessitant un serrage adapté aux conducteurs de grande section.

Compatible avec les disjoncteurs et interrupteurs de la série ComPacT NSX100 à NSX250

Cette version est prévue pour les appareils ComPacT NSX100, NSX160 et NSX250, avec une compatibilité également indiquée pour certaines configurations EasyPact CVS 100, 160 et 250. Elle s’intègre directement dans les environnements de distribution basse tension où l’identification précise de l’accessoire de connexion est essentielle pour éviter les erreurs de montage. C’est un choix pertinent pour compléter un appareillage existant, remplacer un accessoire de raccordement ou préparer un tableau avec une configuration de bornes adaptée aux câbles de puissance.

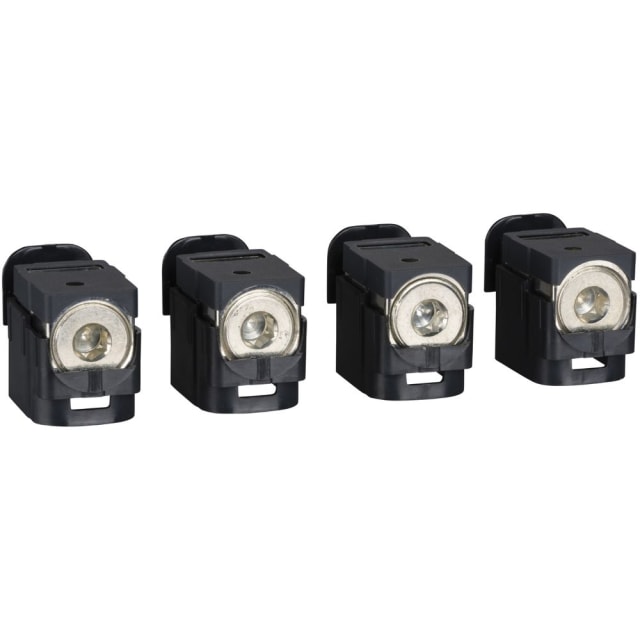

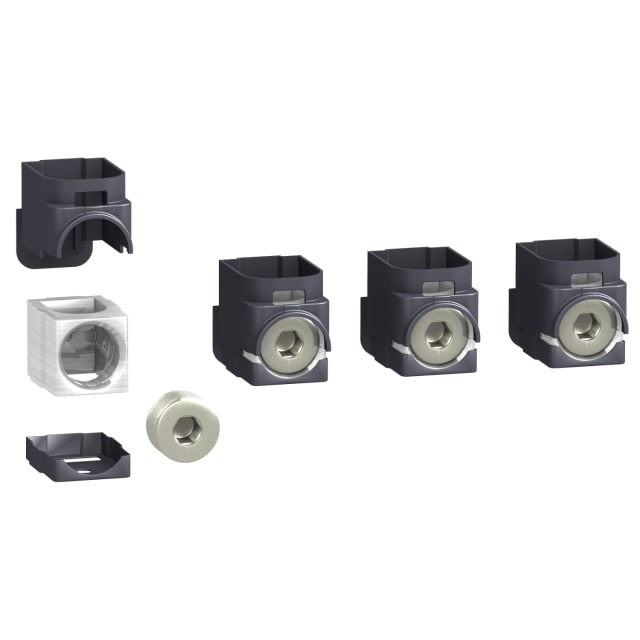

Raccordement 1 câble nu par borne avec montage encliquetable

Chaque borne est destinée au raccordement d’un seul câble, en conducteur nu, avec une mise en place pensée pour un montage rapide par encliquetage sur les bornes de l’appareil. Cette conception facilite l’intégration dans le coffret ou le tableau tout en conservant une implantation nette et cohérente avec l’appareillage. Le conditionnement en 4 pièces permet d’équiper un appareil multipolaire avec un ensemble homogène de connecteurs, pratique lors du câblage de départs ou d’arrivées de puissance.

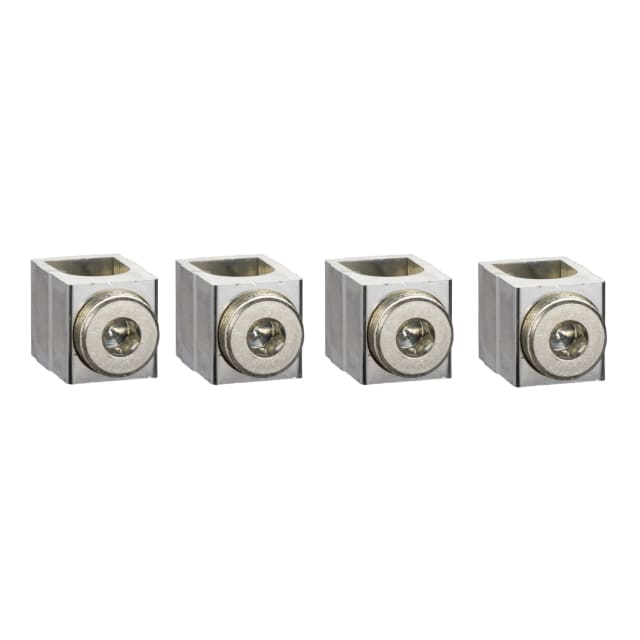

Format aluminium adapté aux fortes sections de 120 à 185 mm²

Le corps en aluminium est prévu pour des applications de raccordement sur câbles de section élevée, de 120 à 185 mm². Cette plage est particulièrement adaptée aux installations tertiaires et industrielles où les intensités et les sections imposent un accessoire dimensionné pour la distribution principale ou secondaire. Le produit accepte un câble par point de connexion, ce qui permet de réaliser un raccordement clair, lisible et bien adapté aux besoins de maintenance ou de repérage dans l’armoire.

Caractéristiques électriques adaptées à la distribution basse tension

Ce connecteur de câble est donné pour un courant assigné pouvant atteindre 250 A. Il présente une tension d’isolement de 500 V AC et une tenue aux chocs de 8 kV, avec un degré de pollution 3 et une catégorie de surtension III. Ces caractéristiques en font un accessoire cohérent pour les ensembles de distribution électrique où la continuité du raccordement et la tenue de l’isolement doivent rester en phase avec les exigences de l’appareillage associé. Il fonctionne dans une plage de température de -25 à +55 °C, ce qui facilite son usage dans de nombreux environnements techniques.

Encombrement compact pour intégration en tableau électrique

Avec des dimensions de 27 mm de largeur, 85 mm de hauteur et 50,5 mm de profondeur, ce connecteur conserve un format compact pour un accessoire destiné à de fortes sections de câble. Son gabarit facilite l’implantation dans les tableaux, coffrets et ensembles de protection où l’espace disponible autour des bornes reste souvent contraint. Son poids contenu contribue également à une manipulation simple lors des opérations de montage, d’assemblage ou de remplacement sur site.

Un accessoire technique utile pour le câblage de puissance et la maintenance

Dans une boutique de matériel électrique, ce type de borne à vis pour tableau répond à un besoin précis : raccorder proprement un câble aluminium de grande section sur un appareil de protection ou de coupure compatible, sans recourir à une solution approximative. Il s’adresse aussi bien aux opérations de montage neuf qu’aux interventions de maintenance, d’extension ou de reconfiguration d’un tableau. Pour l’acheteur, c’est un composant de raccordement ciblé, pensé pour sécuriser la cohérence entre la section du câble, le mode de connexion et l’appareillage de distribution concerné.
