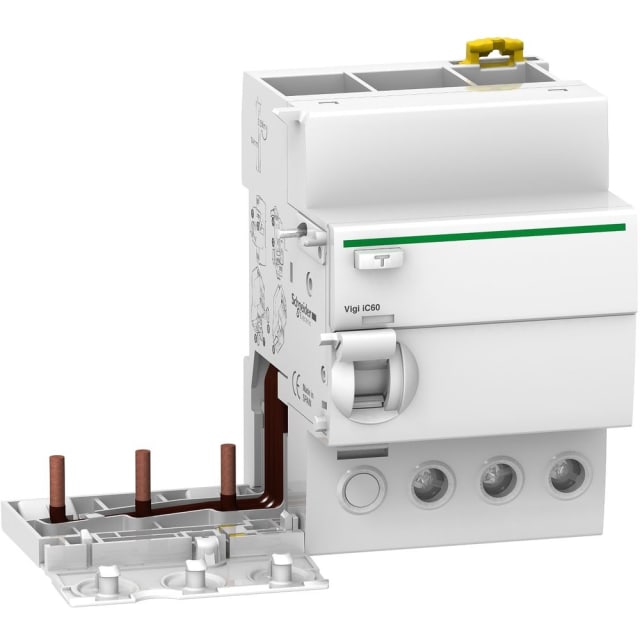

Bloc différentiel Vigi iC60 3P 63A 30mA type A A9V21363

Bloc différentiel additif 3 pôles pour disjoncteur Acti9 iC60

Le bloc différentiel Vigi iC60 3P 63A 30mA type A est un module additif conçu pour s’associer à un disjoncteur de la gamme Acti9 iC60. Cette configuration permet d’ajouter une protection différentielle performante sur une ligne triphasée, tout en conservant une implantation modulaire propre dans le tableau électrique. Avec son calibre de 63 A et sa sensibilité de 30 mA, il répond aux besoins de protection des personnes et des circuits sur des installations où la détection de défaut d’isolement est indispensable.

Protection différentielle type A pour les usages électriques courants

Ce bloc différentiel de type A détecte les courants de défaut alternatifs et les composantes continues pulsées, ce qui le rend particulièrement adapté aux circuits alimentant des équipements modernes pouvant générer ce type de défaut. Sa sensibilité de 30 mA permet une protection efficace contre les contacts indirects et contribue également à la prévention des risques liés aux défauts d’isolement. C’est un choix pertinent pour renforcer la sécurité des départs triphasés dans les tableaux de distribution.

Format adapté aux installations triphasées 400 à 415 V

Prévu pour un réseau 3 pôles, ce bloc différentiel fonctionne sous une tension nominale de 400 à 415 V en 50/60 Hz. Il convient donc aux environnements tertiaires, techniques et résidentiels évolués utilisant une distribution triphasée. Sa technologie indépendante de la tension permet de conserver la fonction différentielle même dans des conditions d’alimentation exigeantes, ce qui apporte une réponse adaptée aux installations nécessitant une protection stable et immédiate, sans temporisation.

Association simple avec les appareillages modulaires de la gamme Acti9

Le Vigi iC60 est pensé pour être combiné avec les disjoncteurs iC60 et Acti9 Reflex iC60. Cette compatibilité facilite la composition d’une protection sur mesure dans le tableau, sans multiplier les appareils non coordonnés. Le montage sur rail DIN et le format modulaire permettent une intégration nette dans les coffrets de distribution, tandis que la conception des bornes accepte des conducteurs monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui simplifie le raccordement selon la configuration du chantier.

Lecture rapide de l’état de déclenchement en face avant

Ce bloc différentiel intègre un indicateur mécanique en face avant permettant d’identifier visuellement un déclenchement. Cette lecture immédiate est utile lors des opérations de diagnostic, de remise en service ou de maintenance du tableau. Dans un environnement où la rapidité d’intervention compte, cette information visible en façade aide à localiser plus efficacement la voie concernée, sans démontage ni vérification complexe de l’ensemble de l’installation.

Caractéristiques techniques adaptées aux contraintes du tableau électrique

Ce modèle dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV, avec une résistance aux courants de choc de 0,25 kA. Sa puissance dissipée de 2,3 W reste maîtrisée pour une intégration en enveloppe modulaire. Son indice de protection IP20, porté à IP40 une fois installé dans un coffret, ainsi que son degré de pollution 3, en font une solution adaptée aux environnements de distribution électrique usuels. Il fonctionne dans une plage de température de -25 à +60 °C, ce qui le rend compatible avec des conditions d’exploitation variées.

Un choix précis pour compléter une protection modulaire 63 A

Ce bloc différentiel convient lorsque l’on recherche une protection différentielle 30 mA type A sur un départ triphasé de 63 A, sans passer sur un appareil monobloc. Il permet de composer une solution cohérente avec la série Acti9 iC60, en conservant une logique de tableau claire, évolutive et techniquement homogène. Pour l’installateur comme pour l’exploitant, c’est une réponse adaptée lorsqu’il faut associer compacité, lisibilité du tableau et protection différentielle ciblée sur des circuits triphasés.
