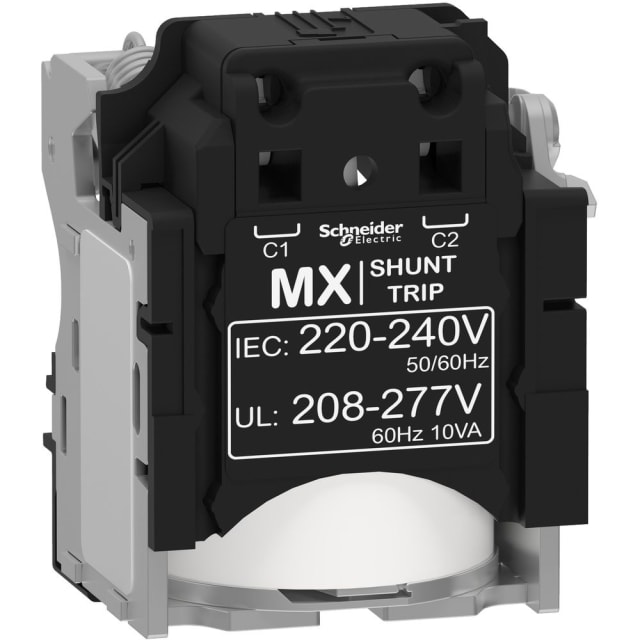

Bobine à émission MX 220-240V pour Compact NSX LV429387

Déclencheur MX pour ouverture à distance sur disjoncteurs Compact NSX

La bobine à émission MX 220-240 V est un déclencheur voltmétrique destiné aux disjoncteurs de la gamme Compact NSX. Elle permet de commander l’ouverture du disjoncteur à distance, ce qui en fait un accessoire particulièrement adapté aux fonctions d’arrêt d’urgence, de coupure déportée ou d’intégration dans une chaîne de commande. Son rôle est d’assurer le déclenchement du disjoncteur dès que la tension de commande atteint le seuil prévu.

Compatibilité pensée pour les appareillages de protection associés

Ce modèle est conçu pour une utilisation avec les disjoncteurs et interrupteurs compatibles de l’univers Compact NSX. Il est également indiqué pour les plateformes PowerPact Multistandard et EasyPact CVS selon la configuration de l’installation. Cette compatibilité facilite le choix du bon accessoire dans les tableaux de distribution et les ensembles de protection où la commande électrique de l’ouverture doit être intégrée proprement.

Alimentation 220-240 V AC en 50/60 Hz pour circuits de commande courants

La bobine fonctionne en courant alternatif avec une tension de commande de 220 à 240 V en 50 Hz et 60 Hz. Cette plage de fonctionnement correspond aux usages fréquents en commande d’appareillage, ce qui simplifie son intégration dans de nombreux coffrets électriques. Le produit n’est pas prévu pour une alimentation de commande en courant continu, ce qui permet d’orienter immédiatement le choix vers une architecture AC cohérente.

Fonction de déclenchement par émission pour sécurité et coupure déportée

La fonction MX agit comme une bobine à émission : lorsqu’elle est alimentée, elle provoque l’ouverture du disjoncteur. Ce principe est recherché pour les dispositifs d’arrêt d’urgence, les automatismes de sécurité, les commandes centralisées ou les scénarios de délestage et de coupure à distance. C’est une solution pertinente lorsque l’on souhaite séparer physiquement le point de commande et l’organe de protection tout en conservant une action rapide sur le départ protégé.

Raccordement à ressort à cage pour un câblage net et efficace

Le raccordement électrique s’effectue par borne à ressort à cage. Ce mode de connexion est apprécié dans les tableaux électriques pour sa mise en œuvre rapide et son maintien correct du conducteur. Il contribue à un câblage plus fluide lors des opérations d’assemblage ou de maintenance, notamment dans les coffrets où l’accessibilité et la compacité des auxiliaires sont importantes.

Encombrement fonctionnel et consommation maîtrisée

Avec une absorption de puissance de 5 W, cette bobine à émission répond au besoin de commande sans alourdir inutilement le circuit auxiliaire. Elle convient aux montages où l’on recherche un accessoire dédié à la fonction de déclenchement, sans contact auxiliaire intégré à gérer sur ce composant. Cela permet de réserver le choix des contacts de signalisation à d’autres modules, selon l’architecture exacte du tableau.

Un accessoire utile pour les tableaux de protection et de distribution

Dans une armoire ou un tableau de distribution, cette bobine MX apporte une réponse claire aux besoins de coupure pilotée. Elle s’intègre dans les installations techniques où la protection électrique doit pouvoir être ouverte par ordre externe, qu’il s’agisse d’un bouton d’arrêt, d’un automate, d’un système de sécurité ou d’une logique de supervision. Pour l’installateur comme pour l’exploitant, elle constitue un élément de commande ciblé pour enrichir les fonctionnalités d’un disjoncteur Compact NSX sans complexifier inutilement l’ensemble.
