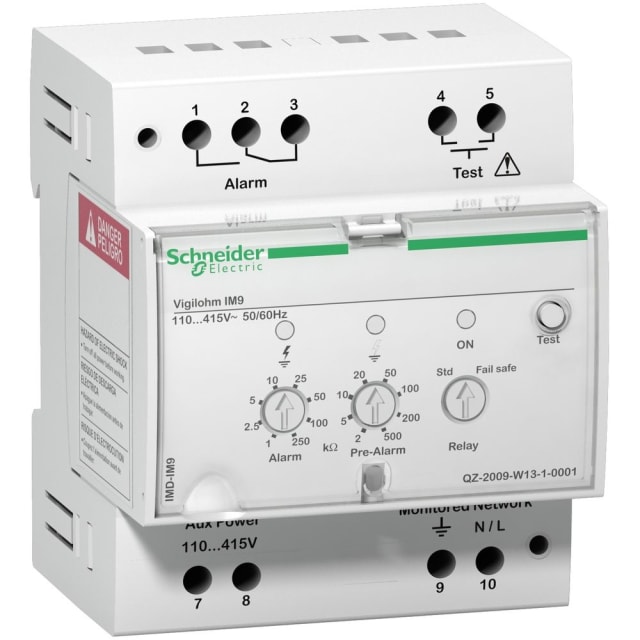

Contrôleur d’isolement réseau IT 220-240V IMD-IM9

Contrôleur d’isolement pour réseau IT 220-240 V

Le contrôleur d’isolement réseau IT IMD-IM9 de la gamme Vigilohm est conçu pour la surveillance permanente des réseaux non mis à la terre en courant alternatif. Il détecte la baisse de résistance d’isolement entre le réseau et la terre afin de signaler rapidement l’apparition d’un défaut d’isolement. Ce type d’appareil répond aux besoins des installations où la continuité de service et la détection précoce des défauts sont essentielles, notamment sur des réseaux AC purs de taille limitée avec faibles perturbations.

Surveillance précise des défauts d’isolement

Ce modèle assure une mesure sur réseau jusqu’à 600 V et fonctionne sur une plage de fréquence de 45 à 440 Hz, ce qui le rend adapté à de nombreux environnements techniques. Les seuils de réponse d’impédance permettent d’ajuster la surveillance selon les contraintes de l’installation, avec une première plage de 2 à 500 kOhm et une seconde de 1 à 250 kOhm. Cette souplesse de réglage facilite la mise en place d’une préalarme et d’une alarme adaptées au niveau de sensibilité recherché.

Compatible avec différentes alimentations AC et DC

Le Vigilohm IMD-IM9 accepte une alimentation AC/DC, ce qui simplifie son intégration dans des architectures variées. En courant alternatif, il fonctionne de 110 à 415 V en 50 Hz comme en 60 Hz. En courant continu, sa plage d’alimentation s’étend de 125 à 250 V. Cette compatibilité permet de l’utiliser aussi bien dans des tableaux de distribution que dans des équipements techniques spécifiques nécessitant une surveillance d’isolement fiable sur réseau IT.

Format modulaire pratique pour armoire et tableau

Avec ses dimensions compactes de 90 mm de hauteur, 71 mm de largeur et 67,5 mm de profondeur, ce contrôleur d’isolement s’intègre facilement dans un coffret ou un tableau électrique. Son montage sur rail DIN facilite la pose en environnement modulaire. Le raccordement électrique à vis apporte une connexion claire et adaptée aux interventions de câblage en atelier comme sur site, tandis que les bornes amovibles rendent l’installation et la maintenance plus pratiques.

Sortie par contact inverseur pour la signalisation

L’appareil dispose d’un contact commutateur intégré, sans contact à ouverture ni à fermeture séparé, pour transmettre l’information d’alarme vers un système de signalisation, d’automatisme ou de supervision. En cas de chute de la résistance d’isolement sous le seuil configuré, le relais de sortie bascule pour signaler le défaut. Lorsque l’état normal est rétabli, le relais revient à sa position initiale. Ce fonctionnement convient aux logiques de report d’état dans les armoires de contrôle et de protection.

Réglage simple en face avant pour adapter la surveillance

Les paramètres sont accessibles en face avant, ce qui permet d’ajuster directement les seuils d’alarme et de préalarme selon l’installation surveillée. Le dispositif intègre un auto-test manuel utile pour vérifier le bon comportement du système de surveillance. L’appareil ne comporte pas d’affichage de la valeur d’isolement et ne mémorise pas les défauts, ce qui en fait une solution orientée vers une surveillance claire, directe et simple à exploiter sur des applications ciblées.

Adapté aux équipements industriels et applications mobiles

Ce contrôleur d’isolement Vigilohm trouve sa place sur de nombreuses applications techniques telles que les équipements mobiles, le levage, la manutention, les machines-outils, les systèmes d’emballage, les installations agroalimentaires, la robotique ou encore certains équipements ferroviaires. Sa capacité de dérivation réseau de 60 µF permet de répondre aux contraintes des réseaux surveillés de petite taille. Pour l’installateur ou l’exploitant, c’est une solution pertinente pour renforcer la surveillance d’un réseau IT tout en conservant une intégration simple dans un appareillage modulaire.
