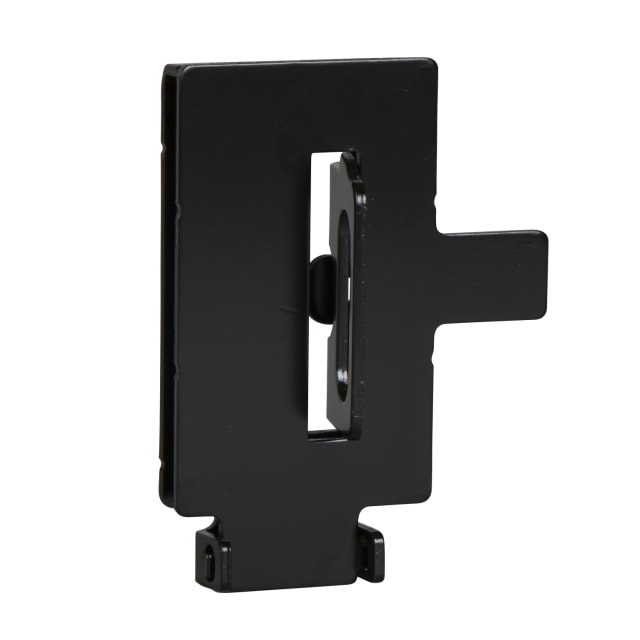

Verrouillage maneton cadenas ComPacT NSX100/250 LV429371T

Verrouillage du maneton pour condamner le disjoncteur en position ouverte ou fermée

Ce verrouillage fixe du maneton est conçu pour les disjoncteurs ComPacT NSX100, NSX160 et NSX250. Il permet de condamner la commande en position ouverte ou fermée au moyen de cadenas, afin d’empêcher toute manœuvre non autorisée sur l’appareil. C’est l’accessoire adapté lorsqu’il faut sécuriser une intervention, isoler un départ ou maintenir un état de commutation clairement défini sur un disjoncteur boîtier moulé.

Compatible avec les ComPacT NSX100 à NSX250 nouvelle génération

Ce modèle s’intègre sur les appareils de la série ComPacT NSX, nouvelle génération, dans les calibres 100, 160 et 250. Cette compatibilité ciblée facilite l’identification du bon accessoire pour les tableaux de distribution et les ensembles de protection où la cohérence des équipements est essentielle. Il convient aux installations recherchant une solution de verrouillage dédiée au maneton, sans adaptation approximative.

Condamnation par 1 à 3 cadenas pour une gestion d’accès plus souple

Le dispositif accepte de 1 à 3 cadenas, avec un diamètre d’anse compris entre 5 et 8 mm. Cette configuration est particulièrement utile lorsque plusieurs intervenants doivent conserver leur propre consignation, par exemple lors d’opérations de maintenance ou de mise en sécurité. Le verrouillage reste ainsi simple à organiser sur site, tout en répondant aux besoins de contrôle d’accès sur le disjoncteur.

Blocage à l’enclenchement et au déclenchement pour éviter toute manœuvre

L’accessoire assure à la fois le blocage à l’enclenchement et le blocage au déclenchement. En pratique, cela signifie que le maneton peut être maintenu dans la position choisie pour empêcher aussi bien la remise sous tension que le changement d’état involontaire du disjoncteur. Ce fonctionnement apporte une réponse concrète aux besoins de condamnation mécanique sur les équipements de distribution électrique.

Conception fixe du maneton pour une intégration nette sur le disjoncteur

Le type de verrouillage correspond à un verrouillage fixe du maneton. Cette conception est pensée pour s’intégrer directement à la commande frontale du disjoncteur, avec une utilisation lisible et immédiate pour l’exploitant ou le mainteneur. Le verrouillage en face avant permet d’identifier rapidement l’état condamné du départ concerné, sans accessoire encombrant ni manipulation complexe.

Montage simple avec vis PZ2 et couple de serrage maîtrisé

La mise en place s’effectue avec une vis de type PZ2, pour un montage pratique lors de l’équipement ou de l’adaptation du disjoncteur. Le couple de serrage indiqué de 1,2 N·m aide à réaliser une fixation correcte de l’accessoire sans surcontraindre les éléments de montage. Pour les intégrateurs et tableautiers, ce niveau de détail facilite une installation propre et reproductible.

Un accessoire utile pour la consignation des protections en tableau électrique

Dans un coffret ou un tableau de distribution, ce verrouillage de maneton répond à un besoin précis : empêcher la manœuvre d’un disjoncteur ComPacT NSX pendant une intervention ou pendant une phase d’exploitation contrôlée. Il trouve naturellement sa place sur les protections nécessitant une condamnation visible et mécanique, notamment lorsque l’on souhaite sécuriser un circuit, isoler une ligne ou réserver l’accès de commande à des personnes autorisées.
