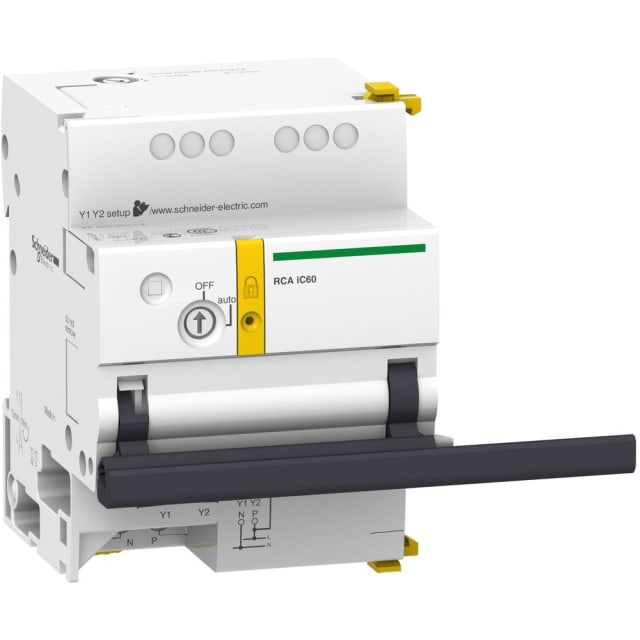

Auxiliaire de commande à distance RCA iC60 3P-4P A9C70114

Auxiliaire de commande à distance pour disjoncteur iC60 3P et 4P

L’auxiliaire de commande à distance RCA iC60 est conçu pour piloter électriquement l’ouverture et la fermeture d’un disjoncteur modulaire Acti9 iC60 en configuration 3P ou 4P. Il s’intègre directement sur le disjoncteur pour apporter une fonction de manœuvre à distance particulièrement adaptée aux tableaux de distribution, aux installations techniques et aux applications où l’accès local au disjoncteur n’est pas toujours pratique.

Commande électrique à distance avec manœuvre locale intégrée

Ce module assure une commande à distance en 230 V AC, avec fonctionnement par impulsion ou ordre maintenu selon l’architecture de commande retenue. Il conserve également une commande locale par organe rotatif, utile pour les opérations d’exploitation, de maintenance ou de remise en service directement au tableau. Cette double approche facilite l’intégration dans une installation automatisée tout en gardant une utilisation simple sur site.

Compatible avec les montages Acti9 iC60 avec ou sans bloc Vigi

Développé pour la gamme Acti9 iC60, cet auxiliaire de télécommande est prévu pour les appareils jusqu’à 4 pôles et jusqu’à 63 A. Il peut être utilisé avec des disjoncteurs équipés ou non d’un additif Vigi, ainsi qu’avec ou sans auxiliaires associés. Cette compatibilité en fait une solution pertinente pour compléter un appareillage modulaire existant sans changer la logique générale du tableau.

Réarmement à distance avec gestion du comportement après déclenchement

L’un des intérêts majeurs de ce modèle est sa capacité à permettre le réarmement du disjoncteur après déclenchement, dans le respect des principes de sécurité prévus pour ce type d’application. Deux logiques de fonctionnement peuvent être mises en œuvre après déclenchement : autorisation du réarmement à distance ou inhibition du réarmement à distance. Ce choix permet d’adapter le comportement de l’installation aux contraintes d’exploitation et au niveau de contrôle souhaité.

Contact de signalisation pour retour d’état d’ouverture

L’appareil dispose d’un contact auxiliaire de type ouverture, sans contact de fermeture ni commutateur. Ce contact OF permet de remonter une information d’état utile pour la supervision, le report d’alarme ou l’asservissement d’un automatisme. Le circuit de signalisation fonctionne sur une plage adaptée aux usages courants, avec une tension assignée de 230 V et un courant de mesure de 0,01 A, ce qui facilite son exploitation dans une chaîne de commande ou d’information.

Format modulaire étudié pour l’intégration en tableau

Prévu pour un montage sur disjoncteur, cet auxiliaire s’intègre dans l’environnement modulaire Acti9 avec un encombrement adapté aux tableaux électriques. Sa largeur de 3,5 unités de division permet d’anticiper précisément la place nécessaire lors de la conception ou de l’extension d’un coffret. C’est un point important pour conserver une implantation propre et fonctionnelle, notamment dans les tableaux déjà fortement équipés.

Une solution adaptée aux installations techniques pilotées

Cet auxiliaire de commande à distance convient particulièrement aux installations nécessitant la commande d’un départ depuis un point déporté : locaux techniques, armoires de distribution, automatismes de bâtiment ou circuits devant être réenclenchés sous contrôle. Pour l’installateur comme pour l’exploitant, il apporte une fonction de pilotage claire, ciblée sur les disjoncteurs iC60 3P et 4P, avec une intégration cohérente dans l’univers modulaire Acti9.
